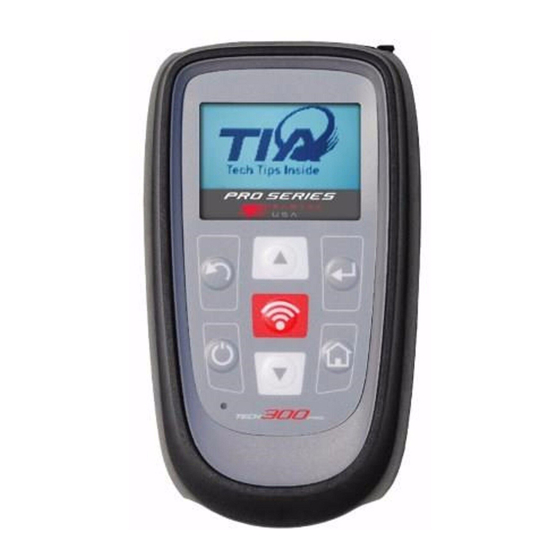

Diagnose-, Scan- und Aktivierwerkzeug

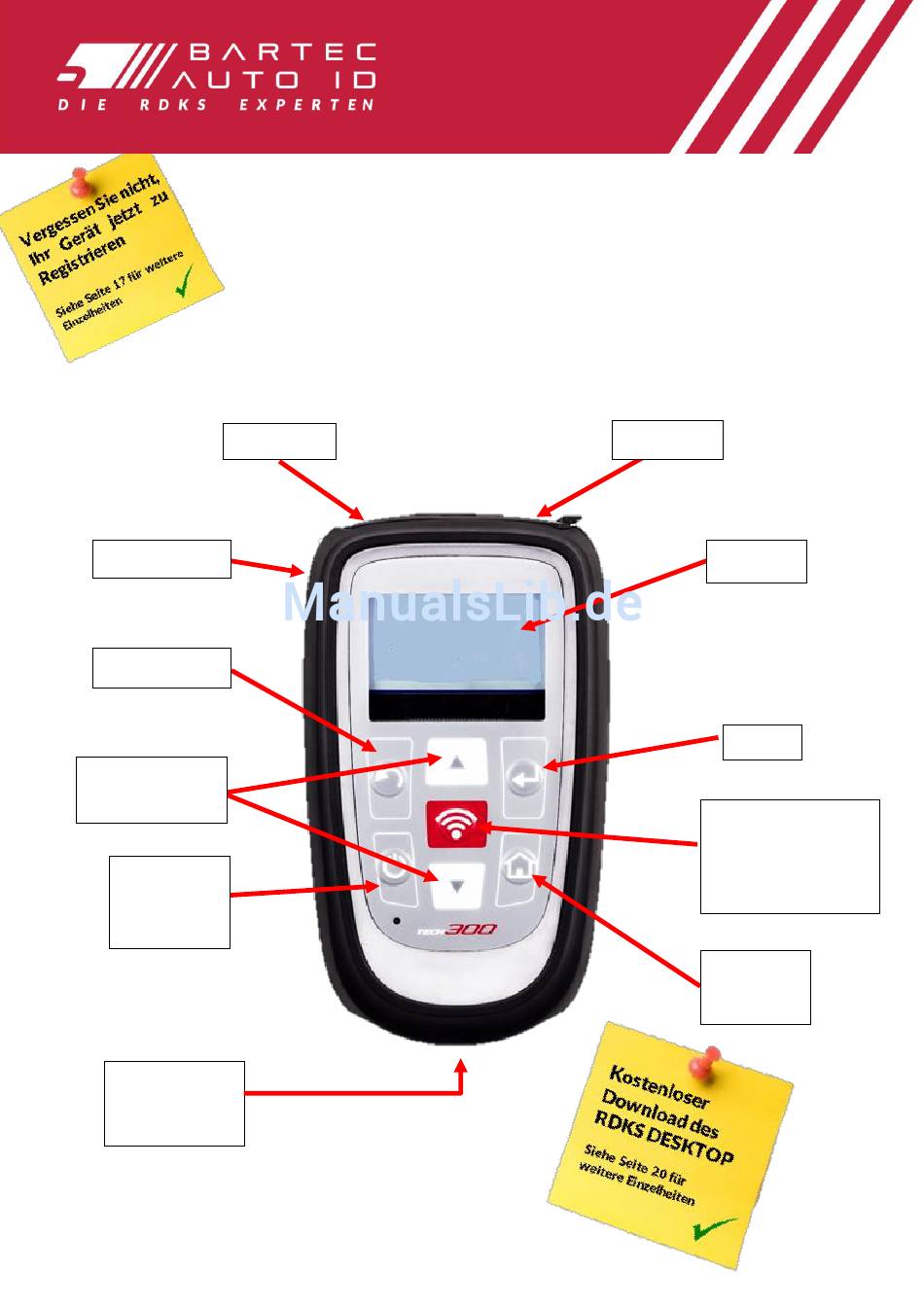

Benutzerhandbuch
SD-Karte
Gummihülle
Zurück/Esc
Hoch/Runter
Tasten
An/Aus:
für ein paar
Sekunden
halten
OBD-Kabel-
anschluss
(optional)
Bartec Auto ID Ltd.
TECH300
Reifendruckkontrollsystem
SW Version: R.55.2 (Deutsch)
Mini USB
Display
Enter
Test:
beginnt einen RDK
Test, nur im
Menüpunkt
'Fahrzeugüberprüfung'
Home:
zurück zum
Hauptmenü
2017
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bartec TECH300
Inhaltszusammenfassung für Bartec TECH300
- Seite 1 Mini USB SD-Karte Gummihülle Display Zurück/Esc Enter Hoch/Runter Tasten Test: beginnt einen RDK Test, nur im An/Aus: Menüpunkt für ein paar ‘Fahrzeugüberprüfung’ Sekunden halten Home: zurück zum Hauptmenü OBD-Kabel- anschluss (optional) Bartec Auto ID Ltd. SW Version: R.55.2 (Deutsch) 2017...
-
Seite 2: Ce-Konformität
Reifendrucküberwachungssystem. Auch zur Kommunikation mit einigen OBD2-Anschlüssen von Fahrzeugen geeignet (optional). Hiermit erklärt Bartec Auto ID Ltd, dass das oben beschriebene Produkt den wesentlichen Anforderungen der Richtlinie 1999/5/EG, zur Angleichung an die Rechtsvorschriften der Gesetze der Mitgliedsstaaten in Verbindung mit dieser Richtlinie 1999/5/EG, entspricht. -
