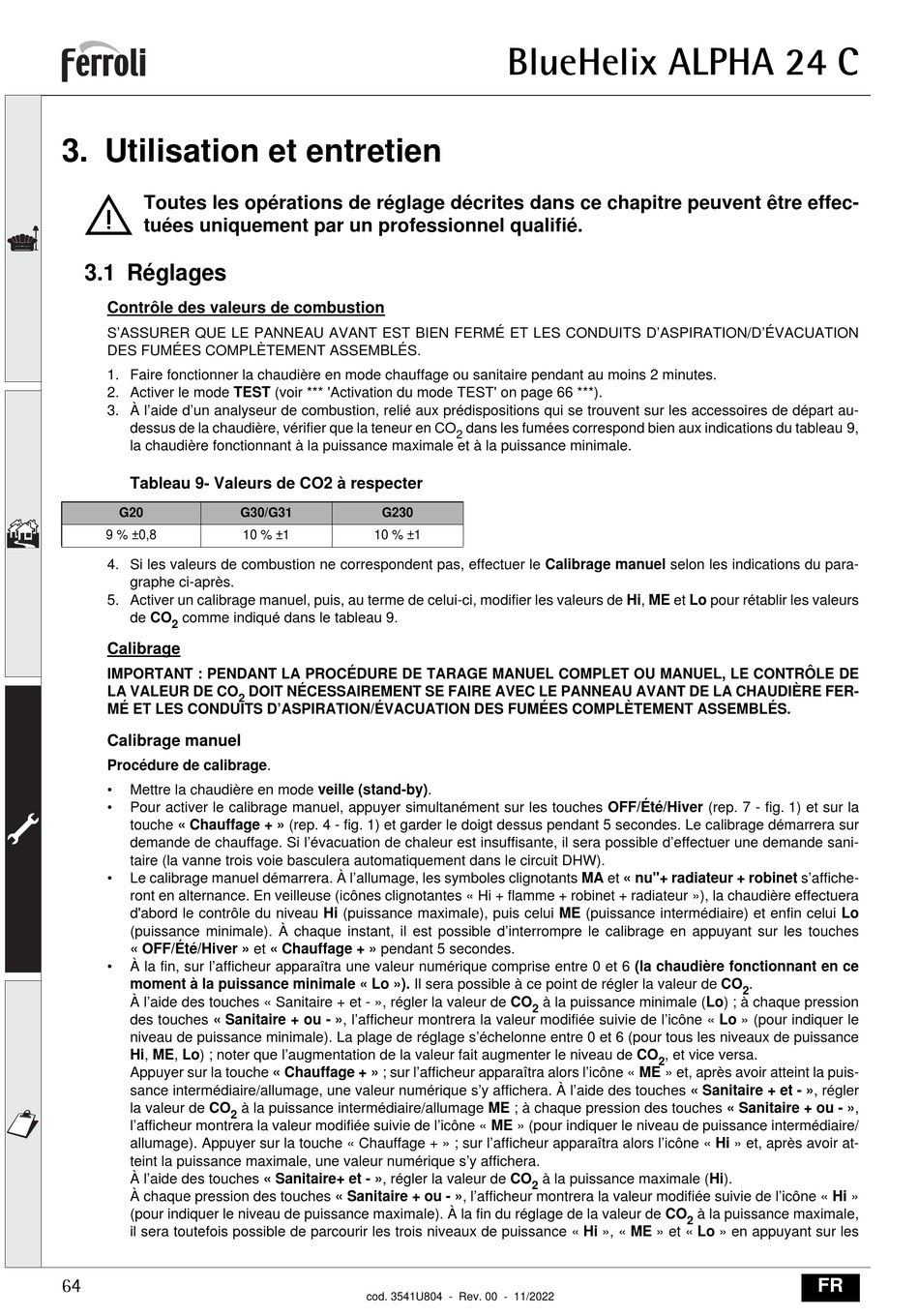

3. Utilisation et entretien
B
Toutes les opérations de réglage décrites dans ce chapitre peuvent être effec-
tuées uniquement par un professionnel qualifié.
3.1 Réglages
Contrôle des valeurs de combustion
S'ASSURER QUE LE PANNEAU AVANT EST BIEN FERMÉ ET LES CONDUITS D'ASPIRATION/D'ÉVACUATION
DES FUMÉES COMPLÈTEMENT ASSEMBLÉS.
1. Faire fonctionner la chaudière en mode chauffage ou sanitaire pendant au moins 2 minutes.
2. Activer le mode TEST (voir *** 'Activation du mode TEST' on page 66 ***).
3. À l'aide d'un analyseur de combustion, relié aux prédispositions qui se trouvent sur les accessoires de départ au-
dessus de la chaudière, vérifier que la teneur en CO
la chaudière fonctionnant à la puissance maximale et à la puissance minimale.
Tableau 9- Valeurs de CO2 à respecter
G20
9 % ±0,8
4. Si les valeurs de combustion ne correspondent pas, effectuer le Calibrage manuel selon les indications du para-
graphe ci-après.
5. Activer un calibrage manuel, puis, au terme de celui-ci, modifier les valeurs de Hi, ME et Lo pour rétablir les valeurs
de CO
comme indiqué dans le tableau 9.
2
Calibrage
IMPORTANT : PENDANT LA PROCÉDURE DE TARAGE MANUEL COMPLET OU MANUEL, LE CONTRÔLE DE
LA VALEUR DE CO
MÉ ET LES CONDUITS D'ASPIRATION/ÉVACUATION DES FUMÉES COMPLÈTEMENT ASSEMBLÉS.
Calibrage manuel
Procédure de calibrage.
•
Mettre la chaudière en mode veille (stand-by).
•
Pour activer le calibrage manuel, appuyer simultanément sur les touches OFF/Été/Hiver (rep. 7 - fig. 1) et sur la
touche « Chauffage + » (rep. 4 - fig. 1) et garder le doigt dessus pendant 5 secondes. Le calibrage démarrera sur
demande de chauffage. Si l'évacuation de chaleur est insuffisante, il sera possible d'effectuer une demande sani-
taire (la vanne trois voie basculera automatiquement dans le circuit DHW).
•
Le calibrage manuel démarrera. À l'allumage, les symboles clignotants MA et « nu"+ radiateur + robinet s'affiche-
ront en alternance. En veilleuse (icônes clignotantes « Hi + flamme + robinet + radiateur »), la chaudière effectuera
d'abord le contrôle du niveau Hi (puissance maximale), puis celui ME (puissance intermédiaire) et enfin celui Lo
(puissance minimale). À chaque instant, il est possible d'interrompre le calibrage en appuyant sur les touches
« OFF/Été/Hiver » et « Chauffage + » pendant 5 secondes.
•
À la fin, sur l'afficheur apparaîtra une valeur numérique comprise entre 0 et 6 (la chaudière fonctionnant en ce
moment à la puissance minimale « Lo »). Il sera possible à ce point de régler la valeur de CO
À l'aide des touches « Sanitaire + et - », régler la valeur de CO
des touches « Sanitaire + ou - », l'afficheur montrera la valeur modifiée suivie de l'icône « Lo » (pour indiquer le
niveau de puissance minimale). La plage de réglage s'échelonne entre 0 et 6 (pour tous les niveaux de puissance
Hi, ME, Lo) ; noter que l'augmentation de la valeur fait augmenter le niveau de CO
Appuyer sur la touche « Chauffage + » ; sur l'afficheur apparaîtra alors l'icône « ME » et, après avoir atteint la puis-
sance intermédiaire/allumage, une valeur numérique s'y affichera. À l'aide des touches « Sanitaire + et - », régler
la valeur de CO
2
l'afficheur montrera la valeur modifiée suivie de l'icône « ME » (pour indiquer le niveau de puissance intermédiaire/
allumage). Appuyer sur la touche « Chauffage + » ; sur l'afficheur apparaîtra alors l'icône « Hi » et, après avoir at-
teint la puissance maximale, une valeur numérique s'y affichera.
À l'aide des touches « Sanitaire+ et - », régler la valeur de CO
À chaque pression des touches « Sanitaire + ou - », l'afficheur montrera la valeur modifiée suivie de l'icône « Hi »
(pour indiquer le niveau de puissance maximale). À la fin du réglage de la valeur de CO
il sera toutefois possible de parcourir les trois niveaux de puissance « Hi », « ME » et « Lo » en appuyant sur les
64
G30/G31
G230
10 % ±1
10 % ±1
DOIT NÉCESSAIREMENT SE FAIRE AVEC LE PANNEAU AVANT DE LA CHAUDIÈRE FER-
2
à la puissance intermédiaire/allumage ME ; à chaque pression des touches « Sanitaire + ou - »,
cod. 3541U804 - Rev. 00 - 11/2022
BlueHelix ALPHA 24 C
dans les fumées correspond bien aux indications du tableau 9,
2
à la puissance minimale (Lo) ; à chaque pression
2
à la puissance maximale (Hi).
2
.
2
, et vice versa.
2
à la puissance maximale,
2
FR
