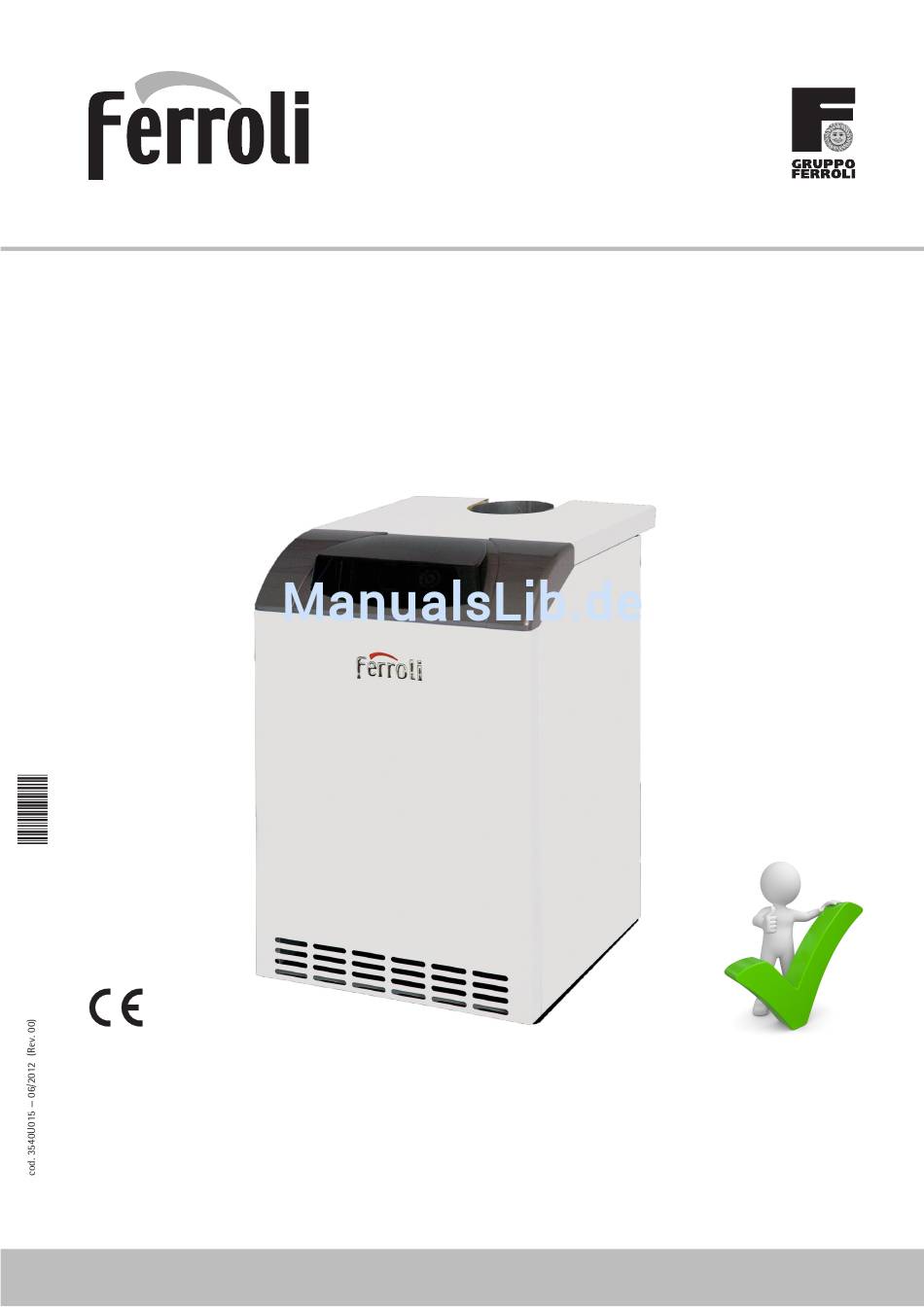

- Seite 1 PEGASUS D DE - BETRIEBS-, INSTALLATIONS- UND WARTUNGSANLEITUNG...
-
Seite 2: Allgemeine Hinweise
2.1 Vorwort Sehr geehrter Kunde, wir danken Ihnen für die Wahl des Heizkessels FERROLI, der sich durch fortschrittliche Aus- stattung, zukunftsweisende Technologie, hohe Zuverlässigkeit und eine qualitativ hochwerti- ge Struktur auszeichnet. Bitte lesen Sie dieses Handbuch aufmerksam durch, denn es fig. - Seite 3 PEGASUS D Längere Abschaltung des Kessels Ausgleichskurve und Kurvenverschiebung Um den Kessel abzuschalten, folgendermaßen vorgehen: Durch einmaliges Drücken der Taste mode (Pos. 10 - fig. 1) wird die aktuelle Ausglei- chskurve (fig. 9) angezeigt, die mit den Tasten der Warmwasserbereitung (Pos. 1 •...
-
Seite 4: Installation
(Pumpen und Rückschlagventile sind separat erhältlich). Bei Durchführung der elektri- schen Anschlüsse die Angaben im Schaltplan in cap. 5.4 befolgen. Die Verwendung ei- nes Fühlers FERROLI ist unbedingt erforderlich. Bei der nächsten Einschaltung erkennt das Regelsystem des Kessels, dass der Boiler-Fühler vorhanden ist und konfiguriert sich automatisch selbst, aktiviert das Display und die Steuerungen der Warmwasserfunktion. -
Seite 5: Service Und Wartung
PEGASUS D Zugang zur elektrischen Klemmenleiste Die zwei Schrauben „A” im oberen Teil der Bedienblende ausdrehen und die Klappe entfernen fig. 15 - Zugang zur Klemmenleiste 3.6 Anschluss an das Schornsteinrohr Das Verbindungsrohr zum Schornstein darf keinen geringeren Durchmesser haben als der Anschluss an der Strömungssicherung. - Seite 6 PEGASUS D 4.2 Inbetriebnahme Öffnen der vorderen Verkleidung Die Inbetriebnahme darf nur von ausgebildetem Fachpersonal mit nachgewie- Zum Öffnen der vorderen Verkleidung des Heizkessels die Darstellung von fig. 19 befolgen. sener Qualifikation ausgeführt werden. Auszuführende Überprüfungen bei der Vor Durchführung jeder Art von Eingriff im Kesselinnern muss die Stromzufuhr ersten Einschaltung/Zündung und nach allen Wartungsarbeiten, für die eine getrennt, und der Gashahn vor dem Kessel zugedreht werden.
- Seite 7 PEGASUS D Ausbau und Reinigung des Brennersatzes 4.4 Störungsbehebung Zum Ausbauen des Brennersatzes folgendermaßen vorgehen: Diagnostik • Stromzufuhr trennen und den Gashahn vor dem Heizkessel schließen. Der Kessel ist mit einer ausgereiften Selbsttestfunktion ausgestattet. Beim Auftreten ei- • Die Baugruppe Pilotbrenner und das Gasventil elektrisch trennen. ner Betriebsstörung des Kessels blinkt das Display zusammen mit dem Störungssymbol •...
-
Seite 8: Eigenschaften Und Technische Daten
PEGASUS D 5. EIGENSCHAFTEN UND TECHNISCHE DATEN Gaseintritt - Ø 1/2” Anlagenvorlauf - Ø 1” 5.1 Abmessungen, Anschlüsse und Hauptkomponenten Anlagenrücklauf - Ø 1” Gasventil Abgasthermostat Druckgeber Baugruppe Pilotbrenner Ablasshahn Heizanlage 5.2 Druckverlust Druckverlust wasserseitig Ø111 2000 2500 3000 3500 4000 4500 5000... - Seite 9 PEGASUS D 5.4 Stromlaufplan T° T° fig. 25 -Stromlaufplan Heizungsumwälzpumpe (optional) Brauchwassertemperaturfühler (optional) Gasventil Raumthermostat (nicht inbegriffen) Zündelektrode Überwachungselektrode Abgasthermostat Brauchwasser-Umwälzpumpe (optional) Außentemperaturfühler (nicht inbegriffen) Raumeinheit (nicht inbegriffen) Druckgeber Doppelfühler (Sicherheit + Heizung) cod. 3540U174 - Rev. 02 - 0 /2015...
-
Seite 10: Konformitätserklärung
Konformitätserklärung Der Hersteller: FERROLI S.p.A. Anschrift: Via Ritonda 78/a 37047 San Bonifacio VR erklärt hiermit, dass das betreffende Gerät den Anforderungen folgender EU-Richtlinien entspricht: • Richtlinie für gasbetriebene Geräte 2009/142 • Richtlinie bez. Leistungsabgaben 92/42 • Richtlinie bez. Niederspannung •... - Seite 16 UnoTec e.U. Ferroli Vertriebs - und Werkskundendienst 1110 Wien office@ferroli.at l. + 436601111551...
