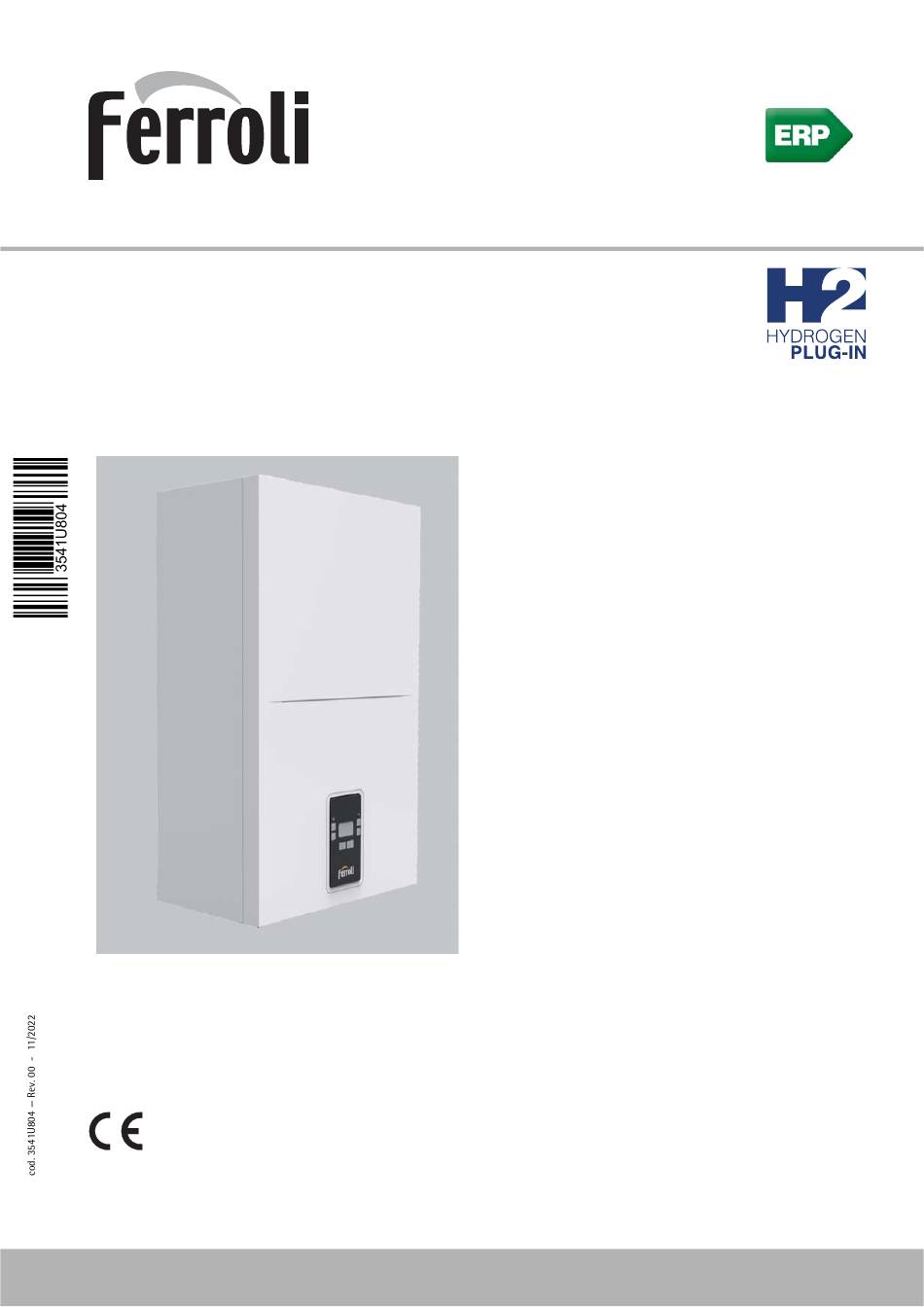

BlueHelix ALPHA 24 C
DE
BETRIEBS-, INSTALLATIONS- UND WARTUNGSANLEITUNG
(DE - BE)
FR
MODE D'EMPLOI, D'INSTALLATION ET DE MAINTENANCE
(DE - BE)
NL
BEDIENINGS-, INSTALLATIE-, EN ONDERHOUDSHANDLEIDING
(DE - BE)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ferroli BlueHelix ALPHA 24 C

Inhaltszusammenfassung für Ferroli BlueHelix ALPHA 24 C

  • Seite 1 BlueHelix ALPHA 24 C BETRIEBS-, INSTALLATIONS- UND WARTUNGSANLEITUNG (DE - BE) MODE D’EMPLOI, D’INSTALLATION ET DE MAINTENANCE (DE - BE) BEDIENINGS-, INSTALLATIE-, EN ONDERHOUDSHANDLEIDING (DE - BE)
  • Seite 2 BlueHelix ALPHA 24 C • Der Inhalt der vorliegenden Betriebsanleitung muss sachtung der oben aufgeführten Hinweise kann die aufmerksam durchgelesen werden, da mit ihm Sicherheit des Geräts beeinträchtigt werden. wichtige Hinweise und Anweisungen zur sicheren • Zur Gewährleistung des einwandfreien Gerätebe- Installation, sowie zu Gebrauch und Wartung zur triebs muss die regelmäßige Wartung von Fachper-...

  • Seite 3: Inhaltsverzeichnis

    BlueHelix ALPHA 24 C 1 Betriebsanleitung........................4 1.1 Vorwort ..............................4 1.2 Bedienblende ............................4 1.3 Anschluss an das Stromnetz, Ein- und Abschaltung................5 1.4 Einstellungen ............................6 2 Installation ..........................10 2.1 Allgemeine Hinweise ..........................10 2.2 Aufstellungsort............................10 2.3 Wasseranschlüsse ..........................

  • Seite 4: Betriebsanleitung

    1.1 Vorwort Verehrte Kundin, verehrter Kunde, BlueHelix ALPHA 24 C ist ein Brennwert-Wärmeerzeuger mit Wärmetauscher aus rostfreiem Stahl und Vormisch- brenner für den Heizbetrieb mit integrierter Warmwasserbereitung, der sich durch einen hohen Wirkungsgrad und nie- drige Schadstoffemissionen auszeichnet und mit einem mikroprozessorgesteuerten Regelsystem ausgestattet ist.

  • Seite 5: Anschluss An Das Stromnetz, Ein- Und Abschaltung

    BlueHelix ALPHA 24 C Trinkwarmwasser Die Warmwasseranforderung (ausgelöst durch Öff- nen eines Warmwasserhahns) wird durch Aufleuchten des Wasserhahns angezeigt. Auf dem Display (Pos. 12 - abb. 1) wird die aktuelle Austrittstemperatur des Brauchwarmwassers ange- zeigt und während der Wartezeit die Meldung „d1”.

  • Seite 6: Einstellungen

    BlueHelix ALPHA 24 C Aus- und Einschalten des Kessels Durch wiederholtes Drücken der Taste Winter/Sommer/OFF für etwa eine Sekunde wird von einer Betriebsart auf die nächste umgeschaltet, siehe abb. 8. A =Winterbetrieb B =Sommerbetrieb C =OFF Zum Abschalten des Kessels die Taste Winter/Sommer/off (Pos. 7 - abb. 1) wiederholt betätigen, bis am Display Stri- che angezeigt werden.
  • Seite 7 BlueHelix ALPHA 24 C Einstellung der Heiztemperatur Mit den Heiztasten (Pos. 3 und 4 - abb. 1) lässt sich die Temperatur zwischen mindestens 20 °C und höchstens 80 °C einstellen. Abb. 12 Einstellen der Trinkwarmwassertemperatur Mit den Tasten der Warmwasserbereitung (Pos. 1 und 2 - abb.
  • Seite 8 BlueHelix ALPHA 24 C Gleittemperatur Mit der Installation des optional erhältlichen Außentemperaturfühlers arbeitet das Regelsystem des Kessels mit „Gleit- temperatur”. In diesem Modus wird die Temperatur der Heizanlage witterungsgeführt, um einen erhöhten Komfort und eine weitgehende Energieersparnis im Verlauf des gesamten Jahres zu gewährleisten. Bei Anstieg der Außentempe- ratur verringert sich die Heizungsvorlauftemperatur gemäß...
  • Seite 9 BlueHelix ALPHA 24 C Vom Raumregler vorgenommene Einstellungen Wenn das Gerät mit einem Raumtemperatur-Uhrenregler mit Zeitschaltung (Optional) ausgestattet ist, werden die zuvor beschriebenen Einstellungen nach den Angaben in tabelle 1 gesteuert. Tabelle 1 Die Einstellung kann sowohl vom Menü des Raumtemperatur-Uhrenreglers als auch von Einstellung der Heiztemperatur der Bedienblende des Kessels vorgenommen werden.

  • Seite 10: Installation

    BlueHelix ALPHA 24 C 2. Installation 2.1 Allgemeine Hinweise (Nur für den deutschen Markt) DIE INSTALLATION DER THERME DARF NUR DURCH FACHPERSONAL MIT NACHGEWIESENER QUALIFIKATION UND UNTER BEFOLGUNG DER VOR- LIEGENDEN BETRIEBSANLEITUNG, GELTENDEN RECHTSVOR- SCHRIFTEN, SOWIE DER NATIONALEN UND ÖRTLICHEN BESTIMMUNGEN UND DER ALLGEMEIN ANERKANNTEN REGELN DER TECHNIK VORGENOM- MEN WERDEN.
  • Seite 11 Abb. 18- Wasseranschluss-Set Eigenschaften des Wassers in der Heizanlage Die Kessel BlueHelix ALPHA 24 C sind für die Installation in Heizsystemen ohne erheblichen Sauerstoffein- trag ausgelegt („Anlagentyp I” Norm EN 14868). In Systemen mit ständigem Sauerstoffeintrag (z. B. Fußbo- denheizungen ohne Diffusionsbarriererohre) oder intermittierendem Sauerstoffeintrag (unter 20 % des Wasserinhalts der Anlage) muss ein Abscheider (z.

  • Seite 12: Gasanschluss

    BlueHelix ALPHA 24 C Die chemischen Konditionierungsmittel müssen eine vollständige Sauerstoffbindung des Wassers sicherstel- len und spezifische Schutzmittel für gelbe Metalle (Kupfer und Kupferlegierungen), Entkalker, pH-Stabilisato- ren und in Niedertemperaturanlagen spezifische Biozide für die Verwendung in Heizanlagen enthalten. Empfohlene chemische Konditionierungsmittel:...
  • Seite 13 BlueHelix ALPHA 24 C Der Heizkessel ist anschlussfertig verdrahtet und mit einem dreiadrigen Netzkabel ohne Stecker versehen. Die Netzanschlüsse müssen mit festem Anschluss ausge- führt und mit einem zweipoligen Schalter versehen werden, dessen Kontakte ei- nen Öffnungsweg von mindestens 3 mm haben. Zwischen Heizkessel und Stromzuleitung sind Schmelzsicherungen mit Stromfestigkeit max.
  • Seite 14 BlueHelix ALPHA 24 C Zugang zur elektrischen Klemmenleiste und zur Sicherung Die Frontverkleidung (*** 'Öffnen der Frontverkleidung' on page 31 ***) abnehmen, um Zugriff zu den Klemmenleisten (M) und zur Sicherung (F) zu bekommen. Hierbei die nachfolgenden Angaben (abb. 19 und abb. 20) beachten. Die an- gegebenen Klemmen (siehe abb.

  • Seite 15: Abgasführungen

    BlueHelix ALPHA 24 C Platine des verstellbaren Ausgangsrelais LC32 (optional - 043011X0) Das verstellbare Ausgangsrelais LC32, besteht aus einer kleinen Platine mit potenzialfreiem Umschaltkontakt (ge- schlossen bedeutet Kontakt zwischen C und NO). Die Funktion wird über die Software gesteuert. Während der Installation die in der Packung und im Schaltplan von abb. 39 enthaltenen Anleitungen strikt befolgen.
  • Seite 16 Abb. 22- Ausgangszubehör für koaxiale Luft-/Abgasführungen Tabelle 4Höchstlänge der koaxialen Züge Koaxial 60/100 Koaxial 80/125 Zulässige Höchstlänge (waagerecht) Alle Modelle 7 m BlueHelix ALPHA 24 C = 28 m Zulässige Höchstlänge (senkrecht) Alle Modelle 8 m Reduzierungsfaktor Rohrkrümmer 90° 0.5 m Reduzierungsfaktor Rohrkrümmer 45°...
  • Seite 17 (Äquivalentmeter) abhängig von seiner Ein- baulage ermitteln. 3. Die Gesamtsumme der Druckverluste darf die in tabelle 6 angegebene zulässige Höchstlänge nicht überschreiten. Tabelle 6- Höchstlänge der separaten Züge Zulässige Höchstlänge BlueHelix ALPHA 24 C = 80 m cod. 3541U804 - Rev. 00 - 11/2022...
  • Seite 18 BlueHelix ALPHA 24 C Tabelle 7- Zubehör Druckverluste in m Ansaugung Abgasabzug Luft Senkrecht Waagerecht ROHR 1 m Steckv. 1KWMA83W ROHRKRÜMMER 45° Steckv. 1KWMA65W 90° Steckv. 1KWMA01W STUTZEN mit Testanschluss 1KWMA70W ENDSTÜCK Luft Wandführung 1KWMA85A Abgase Wandführung mit 1KWMA86A Windschutz SCHORNSTEIN Luft/Abgase zweizügig 80/80...
  • Seite 19 BlueHelix ALPHA 24 C Verwendung der starren und flexiblen Rohren Ø50 und Ø60 In der Berechnung der untenstehenden Tabellen sind die Rauchaustrittsanschlüsse Art. 041087X0 für Ø50 und Art. 041050X0 für Ø60. Flexibles Rohr Die Länge des Schornsteins mit 80 mm zwischen dem Kessel und dem Übergang zum reduzierten Durchmesser ( 50 oder 60) darf höchstens 4 m betragen.
  • Seite 20 Abgasführung über senkrechtes Endrohr und Frischluftzuführung über bestehendes Schornsteinrohr Wenn der Kessel BlueHelix ALPHA 24 C an ein Schornsteinrohr oder an einen einzelnen Schornstein mit Naturzug angeschlossen werden soll, muss das Schornsteinrohr bzw. der Kamin obligatorisch von technisch qualifiziertem Per- sonal in Konformität mit den geltenden Bestimmungen geplant werden und für raumluftunabhängige Geräte mit Abga-...
  • Seite 21 BlueHelix ALPHA 24 C Abgasrückschlagklappe La caldaia BlueHelix ALPHA 24 C darf nur dann an mehrfach belegte Schornsteinrohre mit Überdruck angeschlossen werden, wenn er mit Gas G20 betrieben wird und mit ABGASRÜCKSCHLAGKLAPPE (Pos. A - abb. 28) Art. 041106X0 ausgestattet ist. Das Kit muss gemäß den Anleitungen von abb. 28 installiert werden.

  • Seite 22: Anschluss Der Kondensatabführung

    BlueHelix ALPHA 24 C 2.7 Anschluss der Kondensatabführung ZUR BEACHTUNG Der Kessel ist mit einem internen Siphon für die Kondensatabführung versehen. Den Schlauch „B” in den Anschluss einschieben. Den Siphon vor der Inbetriebnahme mit ca. 0,5 Liter Wasser befüllen und den Schlauch an die Abwasser- leitung anschließen.

  • Seite 23: Service Und Wartung

    BlueHelix ALPHA 24 C 3. Service und Wartung Alle in diesem Kapitel beschriebenen Einstellungen dürfen nur von qualifizier- tem Fachpersonal durchgeführt werden. 3.1 Einstellungen Umrüstung auf eine andere Gasart (Nur für den deutschen Markt) Das Gerät ist für den Betrieb mit Gas der 2.oder der 3. Gasfamilie ausgelegt. Diese ist deutlich auf der Verpackung und dem Typenschild mit den technischen Daten des Geräts angegeben.
  • Seite 24 BlueHelix ALPHA 24 C • Die Tasten „OFF/Sommer/Winter“ und „Heizung +“ 5 Sekunden lang drücken, um die komplette manuelle Kalibrierung zu beenden und die Einstellungen zu speichern. Die Änderung der Parameter zur Regelung des -Werts im Modus manuelle Kalibrierung dauert höchstens ca. 8 Minuten.
  • Seite 25 BlueHelix ALPHA 24 C Komplette manuelle Kalibrierung Die komplette manuelle Kalibrierung kann nur durchgeführt werden, wenn der Parameter b27 auf 5 eingestellt wird. Zur Aktivierung dieses Verfahrens den Kessel auf Standby schalten und die Tasten OFF/Sommer/Winter (Pos. 7 - abb. 1) und „Heizung +“ (Pos. 4 - abb. 1) gleichzeitig 5 Sekunden lang drücken.
  • Seite 26 BlueHelix ALPHA 24 C Aktivierung des TESTMODUS Eine Heiz- oder Warmwasseranforderung bewirken. Die Heizungstasten (Pos. 3 und 4 - abb. 1) gleichzeitig 5 Sekunden lang drücken, um den TEST-Modus zu aktivieren. Nach dem Einschalten wird der Kessel auf die höchste Leistungsstufe eingestellt (der Parameter P41 definiert die höch- ste Heizleistung und wechselt je nach ausgewähltem Kesselmodell).
  • Seite 27 Default Wahl der Kesselart 3 = MONOTHERMISCH KOMBINIERT (UNVERÄNDERLICH) 0 = NICHT VERWENDEN 1 = NICHT VERWENDEN Kesseltyp 2 = BlueHelix ALPHA 24 C 3 = / 4 = / 0 = Erdgas Gasart 1 = Flüssiggas 2 = Propan-Luft-Gemisch 0 = Luft-Druckwächter...
  • Seite 28 BlueHelix ALPHA 24 C Inhalt Beschreibung Stellbereich Default Höchsttemperatur für Abschaltung Standar- 60-110 °C dschornstein Höchsttemperatur für Abschaltung PVC- 60-110 °C Schornstein Höchsttemperatur für Abschaltung CPVC- 60-110 °C Schornstein Nicht implementiert 0 = Manuell Art der Kalibrierung 5 = Manuell, vollständig Nicht implementiert Wertänderung zwischen 0 und 10 mit der Taste „Warmwasser...
  • Seite 29 BlueHelix ALPHA 24 C Inhalt Beschreibung Stellbereich Default Frostschutzleistung 0 ÷ 50 % (0 = min.) Kleinste Leistungsstufe 0 ÷ 50 % (0 = min.) G20/G230: • NICHT ÄNDERN Min. Lüfterdrehzahl (Die Parameter werden automatisch aktualisiert) G30/G31: • G20/G230: •...

  • Seite 30: Inbetriebnahme

    BlueHelix ALPHA 24 C Hi” - Menü History Die Platine speichert die letzten acht Störungen: Der History-Wert H1 zeigt die zuletzt aufgetretene Störung, während der History-Wert H08 die Störung zeigt, die am längsten zurückliegt. Die gespeicherten Störungscodes werden auch im entsprechenden Menü des Raumtemperatur-Uhrenreglers angezei- Durch Drücken der Heizungstasten kann die Liste der Störungen nach oben oder unten gescrollt werden.

  • Seite 31: Wartung

    BlueHelix ALPHA 24 C • Die Verbrennung überprüfen, siehe Abschnitt “Überprüfung der Verbrennungswerte” on page 24. 3.3 Wartung ZUR BEACHTUNG ALLE ARBEITEN ZUR WARTUNG UND ZUM TEILEERSATZ DÜRFEN NUR VON AUSGEBILDETEM FACHPERSONAL AUSGEFÜHRT WERDEN. Vor Durchführung jeder Art von Eingriff im Innern des Heizkessels muss die Stromzufuhr getrennt, und der Gashahn vor dem Kessel zugedreht werden.

  • Seite 32: Störungsbehebung

    BlueHelix ALPHA 24 C Regelmäßige Kontrolle Um auf Dauer einen einwandfreien Gerätebetrieb zu gewährleisten, einmal jährlich die folgenden Kontrollen von Fa- chpersonal durchführen lassen: • Die Steuer- und Sicherheitseinrichtungen (Gasventil, Volumenstrommesser, Thermostate, usw.) müssen korrekt funktionieren. • Die Abgasabführung muss perfekt funktionstüchtig sein.
  • Seite 33 BlueHelix ALPHA 24 C Tabelle der Betriebsstörungen Tabelle 11- Liste der Betriebsstörungen Störungscode Störung Mögliche Ursache Abhilfe Überprüfen, ob der Kessel regulär mit Gas ver- Fehlende Gasversorgung sorgt wird und die Leitungen entlüftet sind Die ordnungsgemäße Verdrahtung und Posi- Störung der Überwachungs-/ tion der Elektrode überprüfen, die nicht...
  • Seite 34 BlueHelix ALPHA 24 C Störungscode Störung Mögliche Ursache Abhilfe Keine Wasserzirkulation in der Umwälzpumpe und Heizanlage kontrollieren Anlage Ansprechen des Wärmetau- Geringe Zirkulation und ano- scherschutzes male Temperaturzunahme des Anlage entlüften Vorlauffühlers Wärmetauscher verstopft Wärmetauscher und Anlage überprüfen Ordnungsgemäße Position und Funktion- Vorlaufsensor beschädigt...
  • Seite 35 BlueHelix ALPHA 24 C Störungscode Störung Mögliche Ursache Abhilfe Aktivierung der Kalibrierung mit Störung zurücksetzen und die komplette Spezifische Fehler Verbren- eingeschaltetem Brenner. manuelle Kalibrierung durchführen. nungskontrolle oder Gasventil Verbrennungsproblem, Defekt Gegebenenfalls das Gasventil oder die elektro- des Gasventils oder der Platine nische Platine ersetzen.

  • Seite 36: Merkmale Und Technische Daten

    BlueHelix ALPHA 24 C 4. Merkmale und technische Daten 4.1 Abmessungen und Anschlüsse Abb. 32- Ansicht von vorn Abb. 33- Ansicht von der Seite Abb. 34- Ansicht von oben Abb. 35 - Ansicht von unten A9 Gaseintritt - Ø 3/4”...

  • Seite 37: Gesamtansicht

    BlueHelix ALPHA 24 C 4.2 Gesamtansicht Abb. 36- Gesamtansicht Sicherheitsventil Gebläse Heizungsumwälzpumpe Heizungstemperaturfühler Automatische Entlüftung Trinkwarmwasser-Temperaturfühler Gasventil Ausdehnungsgefäß Zünd-/Ionisationselektrode Umlenkventil 114 Wasser-Druckwächter 136 Strömungsmesser 145 Wasserstandsanzeiger 186 Rücklaufsensor 191 Abgastemperaturfühler 193 Siphon 194 Trinkwarmwasser-Wärmetauscher 196 Kondensatwanne 350 Baugruppe Brenner/Gebläse cod. 3541U804 - Rev. 00 - 11/2022...

  • Seite 38: Wasserkreislauf

    BlueHelix ALPHA 24 C 4.3 Wasserkreislauf Abb. 37- Wasserkreis Trinkwarmwasseraustritt Ausdehnungsgefäß Trinkwarmwassereintritt Einfüllhahn der Anlage Anlagenvorlauf Umlenkventil Anlagenrücklauf 114 Wasser-Druckwächter Sicherheitsventil 136 Strömungsmesser Heizungsumwälzpumpe 186 Rücklaufsensor Heizungstemperaturfühler 193 Siphon Automatische Entlüftung 194 Trinkwarmwasser-Wärmetauscher Trinkwarmwasser-Temperaturfühler 241 Automatischer Bypass (im Pumpenaggregat) cod. 3541U804 - Rev. 00 - 11/2022...

  • Seite 39: Tabelle Der Technischen Daten

    BlueHelix ALPHA 24 C 4.4 Tabelle der technischen Daten cod. 3541U804 - Rev. 00 - 11/2022...
  • Seite 40 BlueHelix ALPHA 24 C cod. 3541U804 - Rev. 00 - 11/2022...

  • Seite 41: Diagramme

    BlueHelix ALPHA 24 C 4.5 Diagramme Verfügbare Restförderhöhe der Anlage BlueHelix ALPHA 24 C Q (m Abb. 38- Verfügbare Restförderhöhe der Anlage cod. 3541U804 - Rev. 00 - 11/2022...

  • Seite 42: Elektroschaltplan

    BlueHelix ALPHA 24 C 4.6 Elektroschaltplan Gebläse 114 Wasser-Druckwächter Heizungsumwälzpumpe 136 Strömungsmesser Heizungstemperaturfühler 138 Außentemperaturfühler (optional) Trinkwarmwasser-Temperaturfühler 139 Raumregler (optional) Gasventil 186 Rücklaufsensor Raumthermostat (nicht inbegriffen) 191 Abgastemperaturfühler Zünd-/Ionisationselektrode 288 Frostschutz-Kit Umlenkventil ON/OFF-Schalter (konfigurierbar) X08-13 X08-14 X08-12 X04-8 X04-9 230V...
  • Seite 43 BlueHelix ALPHA 24 C • Lire attentivement les avertissements repris dans le • Pour garantir le bon fonctionnement de l'appareil, il présent manuel d'instructions fournissant des indi- est indispensable de faire effectuer un entretien cations importantes pour la sécurité de l'installation, périodique par un professionnel qualifié.
  • Seite 44 BlueHelix ALPHA 24 C 1 Consignes d’utilisation ......................45 1.1 Introduction............................45 1.2 Tableau des commandes ........................45 1.3 Branchement au réseau électrique, mise en marche et arrêt .............. 46 1.4 Réglages .............................. 47 2 Montage ..........................51 2.1 Dispositions générales ......................... 51 2.2 Emplacement ............................

  • Seite 45: Consignes D'utilisation

    1. Consignes d’utilisation 1.1 Introduction Cher Client, BlueHelix ALPHA 24 C est un générateur de chaleur avec échangeur en acier inoxydable avec production sanitaire intégrée, prémélange à condensation à haut rendement et à faibles émissions, équipé d'un système de contrôle à microprocesseur.

  • Seite 46: Branchement Au Réseau Électrique, Mise En Marche Et Arrêt

    BlueHelix ALPHA 24 C Sanitaire La demande d'ECS (venant du puisage d'eau chaude) est signalée par l'activation ou l’ouverture du robinet. L'afficheur (rep. 12 - fig. 1) visualise la température ac- tuelle de sortie eau chaude sanitaire ainsi que l’indica- tion «...

  • Seite 47: Réglages

    BlueHelix ALPHA 24 C Extinction et allumage de la chaudière Il est possible de passer d'un mode à l'autre en appuyant sur la touche hiver/été/off, pendant environ une seconde, et en suivant la séquence indiquée en fig. 8. A = Mode Hiver B = Mode Été...
  • Seite 48 BlueHelix ALPHA 24 C Réglage de la température de chauffage Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour régler la température entre 20°C (minimum) et 80°C (maximum). fig. 12 Réglage de la température d'eau chaude sanitaire Appuyer sur les touches sanitaire (rep.
  • Seite 49 BlueHelix ALPHA 24 C Température évolutive Si la sonde extérieure (option) est montée, le système de réglage de la chaudière travaillera en « Température évolutive ». Dans ce mode, la température de l'installation chauffage est régulée en fonction des conditions climatiques extérieu- res de manière à...
  • Seite 50 BlueHelix ALPHA 24 C Réglages à partir de la chronocommande à distance Si la chaudière est reliée à la chronocommande à distance (option), les réglages ci-dessus seront gérés com- me indiqué dans le tableau tableau 1. Tableau 1 Le réglage peut être effectué à partir du menu de la chronocommande à distance ou Réglage de la température de chauffage...

  • Seite 51: Montage

    BlueHelix ALPHA 24 C 2. Montage 2.1 Dispositions générales L’INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE UNIQUE- MENT PAR DU PERSONNEL PROFESSIONNEL QUALIFIÉ, DISPOSANT DU SAVOIR-FAIRE REQUIS ET DANS LA STRICTE OBSERVATION DES IN- STRUCTIONS INDIQUÉES DANS LE PRÉSENT MANUEL, DES DISPOSI- TIONS de loi en vigueur,des prescriptions des réglements NBN D 61.002,...
  • Seite 52 18- Kit hydraulique Caractéristiques de l'eau de l'installation Les chaudières BlueHelix ALPHA 24 C peuvent être installées sur des systèmes de chauffage sans apport significatif d'oxygène (réf. installations « de type I » selon la norme EN14868). En cas d'installations dotées d'amenée permanente d'oxygène (par exemple, plancher chauffant sans tuyaux pourvus d'une barrière anti-...

  • Seite 53: Raccordement Gaz

    BlueHelix ALPHA 24 C Produits chimiques de traitement préconisés : SENTINEL X100 et SENTINEL X200 FERNOX F1 et FERNOX F3 L'appareil est équipé d'un système antigel qui enclenche la chaudière en mode chauffage lorsque la tempéra- ture de l’eau de départ installation descend en dessous de 6°C. Le dispositif ne peut pas s'enclencher si la tension d'alimentation de la chaudière est coupée et/ou si le robinet du gaz est fermé.
  • Seite 54 BlueHelix ALPHA 24 C (LIGNE : câble marron / NEUTRE : câble bleu / TERRE : câble jaune-vert) dans les raccordements au secteur. Le câble d'alimentation de l'appareil NE DOIT PAS ÊTRE REMPLACÉ PAR L'UTILISATEUR. En cas d'endommagement du câble, éteindre l'appareil.
  • Seite 55 BlueHelix ALPHA 24 C Accès au bornier et au fusible Après avoir retiré le panneau avant ( *** 'Ouverture du panneau avant' on page 71 ***), il est possible d'accéder aux borniers (M) et au fusible (F), en suivant les indications ci-après (fig. 19 et fig. 20). Les borniers indiqués en fig. 20 doivent être du type à...

  • Seite 56: Conduits De Fumée

    BlueHelix ALPHA 24 C Carte relais de sortie variable LC32 (option- 043011X0) Le relais de sortie variable LC32, consiste en une petite carte avec une permutation de contacts libres (fermé indique un contact entre F et NO). La fonctionnalité est gérée par le logiciel.
  • Seite 57 Tableau 4- Longueur maximum des tuyaux coaxiaux Coaxial 60/100 Coaxial 80/125 Longueur maximale admissible (horizontale) Tous les modèles 7 m BlueHelix ALPHA 24 C = 28 m Longueur maximale admissible (verticale) Tous les modèles 8 m Facteur de réduction coude 90° 0.5 m Facteur de réduction coude 45°...
  • Seite 58 3. Vérifier que la perte totale calculée est inférieure ou égale à la longueur maximum admissible indiquée dans le tableau 6. Tableau 6- Longueur maximum des conduits séparés Longueur maximale admissible BlueHelix ALPHA 24 C = 80 m éq cod. 3541U804 - Rev. 00 - 11/2022...
  • Seite 59 BlueHelix ALPHA 24 C Tableau 7- Accessoires Pertes en m Aspiration Évacuation des fumées Vertical Horizontal CONDUIT 1 m M/F 1KWMA83W COUDE 45° M/F 1KWMA65W 90° M/F 1KWMA01W TRONÇON avec prise de test 1KWMA70W TERMINAL air mural 1KWMA85A fumées mural avec mitron 1KWMA86A CHEMINÉE...
  • Seite 60 BlueHelix ALPHA 24 C Utilisation des conduits souples et rigides Ø50 et Ø60 Le calcul indiqué dans les tableaux ci-dessous tient compte des accessoires de départ réf. 041087X0 pour le Ø50 et réf. 041050X0 pour le Ø60. Conduit souple Un maximum de 4 mètres de cheminée 80 mm peut être utilisé...
  • Seite 61 Évacuation à un terminal vertical et aspiration par conduit de fumée existant. Pour raccorder la chaudière BlueHelix ALPHA 24 C à un conduit de fumée ou à conduit individuel à tirage naturel, ces derniers doivent être conçus par un technicien professionnellement qualifié, conformément aux normes en vigueur et être appropriés aux appareils à...
  • Seite 62 Soupape anti-retour à clapet La chaudière BlueHelix ALPHA 24 C peut être raccordée à des conduits de fumée collectifs fonctionnant sous pression positive et au gaz G20 seulement et si dotée du KIT SOUPAPE À CLAPET (rep. A - fig. 28) réf. 041106X0. L’instal- lation du kit doit s’effectuer selon les indications de fig.

  • Seite 63: Raccordement De L'évacuation De La Condensation

    BlueHelix ALPHA 24 C 2.7 Raccordement de l'évacuation de la condensation AVERTISSEMENTS La chaudière est munie d’un siphon interne pour l'évacuation des condensats. Installer le tuyau flexible « B » en l'em- boîtant par pression. Avant la mise en service, remplir le siphon avec environ 0,5 l d'eau et relier le tuyau flexible au système d'évacuation.

  • Seite 64: Utilisation Et Entretien

    BlueHelix ALPHA 24 C 3. Utilisation et entretien Toutes les opérations de réglage décrites dans ce chapitre peuvent être effec- tuées uniquement par un professionnel qualifié. 3.1 Réglages Contrôle des valeurs de combustion S’ASSURER QUE LE PANNEAU AVANT EST BIEN FERMÉ ET LES CONDUITS D’ASPIRATION/D’ÉVACUATION DES FUMÉES COMPLÈTEMENT ASSEMBLÉS.
  • Seite 65 BlueHelix ALPHA 24 C touches « Chauffage + ou - » pour vérifier de nouveau ou corriger la valeur de CO . Pour sortir et sauvegarder les paramétrages, appuyer en même temps sur les touches OFF/Été/Hiver (rep. 7 - fig. 1) et sur la touche « Chauffage + »...
  • Seite 66 BlueHelix ALPHA 24 C Activation du mode TEST Effectuer une demande chauffage ou sanitaire. Appuyer simultanément sur les touches chauffage (rep. 3 et 4 - fig. 1) pendant 5 secondes pour activer le mode TEST. La chaudière, après l’allumage, se régule à la puissance maximale de chauffage (le paramètre P41 exprime la puissan- ce maximale de chauffage et varie selon le modèle de chaudière sélectionné).
  • Seite 67 Sélection type de chaudière 3 = COMBINÉ MONOTHERMIQUE (NE PAS MODIFIER) 0 = NE PAS UTILISER 1 = NE PAS UTILISER Type de chaudière 2 = BlueHelix ALPHA 24 C 3 = / 4 = / 0 = Gaz naturel Type de gaz 1 = Gaz liquide 2 = Air propané...
  • Seite 68 BlueHelix ALPHA 24 C Sommaire Description Plage Par défaut Température maximale extinction cheminée 60-110 °C Température maximale extinction cheminée 60-110 °C CPVC Non prévu 0 = Manuel Type de calibrage 5 = Manuel complet Non prévu Varier la valeur de 0 à 10, en appuyant sur la touche « Sanitaire + ».
  • Seite 69 BlueHelix ALPHA 24 C Sommaire Description Plage Par défaut Puissance mini 0 ÷ 50 % (0 = mini) G20/G230: • NE PAS MODIFIER Vitesse ventilateur mini (la mise à jour des paramètres s’effectue automatiquement) G30/G31: • G20/G230: • NE PAS MODIFIER Acc.

  • Seite 70: Mise En Service

    BlueHelix ALPHA 24 C Hi” - Menu Historique (Journal) La carte est en mesure de mémoriser les 8 dernières anomalies : la donnée Historique H1 représente l'anomalie la plus récente qui s'est produite, tandis que la donnée Historique H08 représente l'anomalie la plus ancienne.

  • Seite 71: Entretien

    BlueHelix ALPHA 24 C 3.3 Entretien AVERTISSEMENTS TOUTES LES OPÉRATIONS D'ENTRETIEN ET DE REMPLACEMENT DOI- VENT ÊTRE CONFIÉES À DES TECHNICIENS SPÉCIALISÉS ET QUALIFIÉS. Avant d'effectuer une quelconque opération à l'intérieur de la chaudière, la mettre hors tension et fermer le robinet du gaz en amont Le non-respect de cette consigne entraîne le risque d'explosion, d'électrocution, d'asphyxie ou...

  • Seite 72: Dépannage

    BlueHelix ALPHA 24 C Contrôle périodique Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes : • Les dispositifs de commande et de sécurité (vanne à gaz, débitmètre, thermostats, etc...) doivent fonctionner cor- rectement.
  • Seite 73 BlueHelix ALPHA 24 C Tableau des anomalies Tableau 11- Liste des anomalies Code anomalie Anomalie Causes probables Solution Contrôler l'arrivée régulière du gaz à la chau- Manque d'alimentation de gaz dière et que l'air est éliminé des tuyaux Contrôler le câblage de l’électrode ; vérifier Anomalie électrode d'allumage/...
  • Seite 74 BlueHelix ALPHA 24 C Code anomalie Anomalie Causes probables Solution Contrôler le positionnement et le fonctionne- Capteur de départ endommagé ment corrects du capteur de départ et, éven- tuellement, le remplacer Déclenchement de la protec- Absence de circulation d'eau Vérifier le circulateur et l’installation de chauf- tion de surtempérature...
  • Seite 75 BlueHelix ALPHA 24 C Code anomalie Anomalie Causes probables Solution Activation de l’étalonnage avec Réinitialiser l’anomalie et effectuer le cali- Erreurs spécifiques contrôle le brûleur allumé. brage manuel complet. de la combustion ou vanne de Problème de combustion, Remplacer éventuellement la vanne de gaz ou dysfonctionnement vanne de la carte électronique.

  • Seite 76: Caractéristiques Et Données Techniques

    BlueHelix ALPHA 24 C 4. Caractéristiques et données techniques 4.1 Dimensions et raccords fig. 32- Vue de face fig. 33- Vue latérale fig. 34- Vue de dessus fig. 35- Vue de dessous Arrivée gaz - Ø 3/4” Raccord évacuation des condensats Sortie eau sanitaire - Ø...

  • Seite 77: Vue Générale

    BlueHelix ALPHA 24 C 4.2 Vue générale Abb. 36 - Vue générale Soupape de sécurité Ventilateur Circulateur circuit chauffage Capteur de température chauffage Purgeur d’air automatique Sonde température ECS Vanne à gaz Vase d'expansion Électrode d'allumage/ionisation Bipasse 114 Pressostat eau 136 Débitmètre...

  • Seite 78: Circuit Hydraulique

    BlueHelix ALPHA 24 C 4.3 Circuit hydraulique fig. 37- Circuit hydraulique Sortie eau sanitaire Robinet de remplissage installation Entrée eau sanitaire Vanne déviatrice Départ installation 114 Pressostat eau Retour installation 136 Débitmètre Soupape de sécurité 186 Capteur de retour Circulateur circuit chauffage 193 Siphon Capteur de température chauffage...

  • Seite 79: Tableau Des Caractéristiques Techniques

    BlueHelix ALPHA 24 C 4.4 Tableau des caractéristiques techniques cod. 3541U804 - Rev. 00 - 11/2022...
  • Seite 80 BlueHelix ALPHA 24 C cod. 3541U804 - Rev. 00 - 11/2022...

  • Seite 81: Diagrammes

    BlueHelix ALPHA 24 C 4.5 Diagrammes Hauteur d’élévation résiduelle disponible à l’installation BlueHelix ALPHA 24 C Q (m fig. 38- Hauteur d’élévation résiduelle disponible à l’installation cod. 3541U804 - Rev. 00 - 11/2022...

  • Seite 82: Schéma Électrique

    BlueHelix ALPHA 24 C 4.6 Schéma électrique Ventilateur 114 Pressostat eau Circulateur circuit chauffage 136 Débitmètre Capteur de température chauffage 138 Sonde extérieure (option) Sonde température ECS 139 Chronocommande à distance (option) Vanne à gaz 186 Capteur de retour Thermostat d'ambiance (non fourni) 191 Capteur de température des fumées...
  • Seite 83 BlueHelix ALPHA 24 C • Lees de waarschuwingen in deze handleiding aan- • De goede werking van het apparaat kan uitsluitend dachtig door, omdat ze belangrijke veiligheidsinfor- gewaarborgd worden indien periodiek een onde- matie bevatten met betrekking tot de installatie, het rhoudsbeurt door gekwalificeerd personeel wordt ui- gebruik en het onderhoud.
  • Seite 84 BlueHelix ALPHA 24 C 1 Gebruiksaanwijzing ....................... 85 1.1 Presentatie ............................85 1.2 Bedieningspaneel..........................85 1.3 Aansluiting op het elektriciteitsnet, inschakeling en uitschakeling ............86 1.4 Instellingen ............................87 2 Installatie ..........................91 2.1 Algemene regels ..........................91 2.2 Installatieplaats............................. 91 2.3 Hydraulische aansluitingen ........................

  • Seite 85: Gebruiksaanwijzing

    1. Gebruiksaanwijzing 1.1 Presentatie Beste klant, BlueHelix ALPHA 24 C is een warmtegenerator met warmtewisselaar van roestvrij staal met geïntegreerde produc- tie van sanitair water, voorgemengd met condensatie met hoog rendement en lage emissies, voorzien van een con- trolesysteem met microprocessor.

  • Seite 86: Aansluiting Op Het Elektriciteitsnet, Inschakeling En Uitschakeling

    BlueHelix ALPHA 24 C Tapwater De vraag naar warm water (gegenereerd door het af- nemen van warm tapwater) wordt aangegeven door de inschakeling van de kraan. Het display (detail 12 - fig. 1) toont de actuele uitgan- gstemperatuur van het warme tapwater en gedurende de wachttijd het opschrift “d1“.

  • Seite 87: Instellingen

    BlueHelix ALPHA 24 C Uitschakeling en inschakeling verwarmingsketel Door ongeveer een seconde op de toets winter/zomer/off te drukken kan van de ene naar de andere modus worden geschakeld in de volgorde die is weergegeven in fig. 8. A =Wintermodus B =Zomermodus C =Off-modus Druk herhaaldelijk op de toets winter/zomer/off om de verwarmingsketel uit te schakelen (detail 7 - fig.
  • Seite 88 BlueHelix ALPHA 24 C Regeling van verwarmingstemperatuur Druk op de toetsen verwarming (detail 3 en 4 - fig. 1) om de temperatuur te variëren van minimaal 20°C tot maximaal 80°C. fig. 12 Regeling van tapwatertemperatuur Druk op de tapwatertoetsen (detail 1 en 2 - fig. 1) om de temperatuur te variëren van minimaal 40°C tot ma-...
  • Seite 89 BlueHelix ALPHA 24 C Weersafhankelijke temperatuur Wanneer de externe sonde (optioneel) wordt geïnstalleerd, werkt het regelsysteem van de verwarmingsketel met een 'Weersafhankelijke temperatuur'. In deze modus wordt de temperatuur van de verwarmingsinstallatie gereguleerd ove- reenkomstig de externe weersomstandigheden, zodat gedurende het hele jaar verhoogd comfort en energiebesparing wordt gegarandeerd.
  • Seite 90 BlueHelix ALPHA 24 C Tabella. 1 De regeling is zowel mogelijk vanuit het menu van de klokthermostaat als vanaf het bedie- Regeling van verwarmingstemperatuur ningspaneel van de ketel. De regeling is zowel mogelijk vanuit het menu van de klokthermostaat als vanaf het bedie- Temperatuurregeling warm water ningspaneel van de ketel.

  • Seite 91: Installatie

    BlueHelix ALPHA 24 C 2. Installatie 2.1 Algemene regels DE INSTALLATIE VAN DE VERWARMINGSKETEL MAG UITSLUITEND DOOR GESPECIALISEERD EN SPECIFIEK OPGELEID PERSONEEL WORDEN UIT- GEVOERD, MET INACHTNEMING VAN ALLE INSTRUCTIES UIT DE ONDE- RHAVIGE TECHNISCHE HANDLEIDING, DE BEPALINGEN VAN DE GELDENDE WETGEVING, DE VOORSCHRIFTEN VAN DE NBN D 61.002, NBN...
  • Seite 92 18- Hydraulische kit Kenmerken van het water van de installatie De verwarmingsketels BlueHelix ALPHA 24 C zijn geschikt voor installatie in verwarmingssystemen met ge- ringe zuurstofinlaat (ref. Systemen ‘geval I’ norm EN14868). Bij systemen met voortdurende zuurstofinlaat (bijv. vloerinstallaties zonder diffusiedichte buizen of met open vat), of intermitterende zuurstofinlaat (minder dan 20% van de waterinhoud van de installatie) moet een fysieke scheider aanwezig zijn (bijv.

  • Seite 93: Gasaansluiting

    BlueHelix ALPHA 24 C bilisatoren bevatten en in installaties met lage temperatuur specifieke biociden voor gebruik in verwarmingsin- stallaties. Aanbevolen chemische conditionerende stoffen: SENTINEL X100 en SENTINEL X200 FERNOX F1 en FERNOX F3 Het apparaat is voorzien van een antivriessysteem dat de verwarmingsketel in de verwarmingsmodus in- schakelt als de aanvoertemperatuur van het water onder de 6°C daalt.
  • Seite 94 BlueHelix ALPHA 24 C De verwarmingsketel is voorbedraad en voorzien van een driepolige kabel zonder stekker voor aansluiting op het elektriciteitsnet. De aansluitingen op het net moe- ten worden gerealiseerd met een vaste aansluiting, door middel van een tweepo- lige schakelaar met een opening tussen de contacten van minstens 3 mm; er moeten zekeringen van max.
  • Seite 95 BlueHelix ALPHA 24 C Toegang tot het klemmenbord en tot de zekering Nadat het voorpaneel is verwijderd ( *** 'Openen van het voorpaneel' on page 111 ***), zijn de klemmenborden (M) en de zekering (F) toegankelijk door de onderstaande aanwijzingen te volgen (fig. 19 en fig. 20). De klemmen die zijn aangegeven in fig.

  • Seite 96: Rookgaskanalen

    BlueHelix ALPHA 24 C Printplaat variabele uitgangsrelais LC32 (optioneel - 043011X0) Het variabele uitgangsrelais LC32 bestaat uit een kleine printplaat met een uitwisseling van vrije contacten (gesloten betekent contact tussen C en NA). De werking wordt geregeld door de software.
  • Seite 97 Tabella. 4- Maximale lengte coaxiale leidingen Coaxiaal 60/100 Coaxiaal 80/125 Maximaal toegestane lengte (horizontaal) Alle modellen 7 m BlueHelix ALPHA 24 C = 28 m Maximaal toegestane lengte (verticaal) Alle modellen 8 m Reductiefactor bocht 90° 0,5 m Reductiefactor bocht 45°...
  • Seite 98 3. Controleer of de totale som van het verlies minder is dan of gelijk aan de maximaal toelaatbare lengte in tabella 6. Tabella. 6- Maximale lengte gescheiden leidingen Maximaal toegestane lengte BlueHelix ALPHA 24 C = 80 m cod. 3541U804 - Rev. 00 - 11/2022...
  • Seite 99 BlueHelix ALPHA 24 C Tabella. 7- Accessoires Verlies in m Aanzuiging Rookafvoer lucht Verticaal Horizontaal BUIS 1 m M/V 1KWMA83W BOCHT 45° M/V 1KWMA65W 90° M/V 1KWMA01W SOKKEL met testaansluiting 1KWMA70W EINDSTUK lucht bij wand 1KWMA85A rook bij wand met windvanger...
  • Seite 100 BlueHelix ALPHA 24 C Gebruik van flexibele en starre leidingen Ø50 en Ø60 In de berekening in de onderstaande tabellen zijn de startaccessoires code 041087X0 voor Ø50 en code 041050X0 voor Ø60 inbegrepen. Flexibele leiding Er mag maximaal 4 meter schoorsteen...
  • Seite 101 Afvoer naar een verticaal eindstuk en aanzuiging uit bestaand rookkanaal. Als u de verwarmingsketel BlueHelix ALPHA 24 C aan wilt sluiten op een rookkanaal of op een afzonderlijke schoor- steen met natuurlijke trek, moeten het rookkanaal of de schoorsteen speciaal ontworpen worden door professioneel gekwalificeerd technisch personeel, in overeenstemming met de geldende voorschriften en moeten deze geschikt zijn voor apparaten met gesloten kamers die voorzien zijn van een ventilator.
  • Seite 102 Terugstroombeveiliging met terugslagklep De verwarmingsketel BlueHelix ALPHA 24 C kan alleen worden verbonden met collectieve rookkanalen met positieve druk als ze werken met gas G20 en indien zij is voorzien van een KLEPKIT CLAPET (ref. A - fig. 28) code 041106X0.

  • Seite 103: Afsluiting Van Condensafvoer

    BlueHelix ALPHA 24 C 2.7 Afsluiting van condensafvoer WAARSCHUWINGEN De verwarmingsketel heeft een interne sifon voor de afvoer van condens. Installeer de flexibele leiding ‘B’ door hem vast te drukken. Vul de sifon met ongeveer 0,5 liter water en verbind de slang met de verwerkingsinstallatie, voordat u het apparaat in werking stelt.

  • Seite 104: Service En Onderhoud

    BlueHelix ALPHA 24 C 3. Service en onderhoud Alle in dit hoofdstuk beschreven afstellingen mogen uitsluitend door gekwali- ficeerd personeel worden uitgevoerd. 3.1 Instellingen Controle van de verbrandingswaarden CONTROLEER OF HET VOORPANEEL GESLOTEN IS EN OF DE IN- EN UITLAATLEIDINGEN VAN DE ROOKGAS- SEN VOLLEDIG GEASSEMBLEERD ZIJN.
  • Seite 105 BlueHelix ALPHA 24 C rigeerd worden. Druk om af te sluiten en de instellingen op te slaan de toetsen OFF/Zomer/Winter (detail 7 - fig. 1) en de toets “Verwarming +” (detail 4 - fig. 1) tegelijkertijd 5 seconden in. •...
  • Seite 106 BlueHelix ALPHA 24 C Activeren TEST-modus Activeer een vraag om verwarming of warm water. Druk gelijktijdig op de toetsen verwarming (detail 3 en 4 - fig. 1) gedurende 5 seconden om de modus TEST in te schakelen. Na de inschakeling stelt de ketel zich in op het maximale verwarmingsvermogen (de parameter P41 definie- ert het maximale verfwarmingsvermogen en verandert naargelang het geselecteerde ketelmodel).
  • Seite 107 Standaardwaarde Selectie type verwarmingsketel 3 = EENPIJPS COMBIKETEL (NIET WIJZIGEN) 0 = NIET GEBRUIKEN 1 = NIET GEBRUIKEN Type ketel 2 = BlueHelix ALPHA 24 C 3 = / 4 = / 0 = Methaan Gastype 1 = Vloeibaar gas...
  • Seite 108 BlueHelix ALPHA 24 C Inhoud Beschrijving Bereik Standaardwaarde Maximale temperatuur uitschakeling scho- 60-110°C orsteen PVC Maximale temperatuur uitschakeling scho- 60-110°C orsteen CPVC Niet geïmplementeerd 0 = Handmatig Type kalibratie 5 = Volledig handmatig Niet geïmplementeerd Stel de waarde in tussen 0 en 10 door op de toets ‘tapwater +’ te drukken.
  • Seite 109 BlueHelix ALPHA 24 C Inhoud Beschrijving Bereik Standaardwaarde G20/G230: • NIET WIJZIGEN Inschakelsnelheid ventilator (De parameters worden automatisch aangepast) G30/G31: • G20/G230: • NIET WIJZIGEN Maximale snelheid ventilator (De parameters worden automatisch aangepast) G30/G31: • Niet geïmplementeerd Klepfrequentie 0 - 3 Terugslagklep (clapet) opt.

  • Seite 110: Inwerkingstelling

    BlueHelix ALPHA 24 C ‘Hi’ - Menu History De printplaat kan de laatste 8 storingen opslaan: het gegeven Overzicht H1: dit is de recentste storing die zich heeft voorgedaan; het gegeven Overzicht H08: dit is de minst recente storing die zich heeft voorgedaan.

  • Seite 111: Onderhoud

    BlueHelix ALPHA 24 C 3.3 Onderhoud WAARSCHUWINGEN ALLE ONDERHOUDS- EN VERVANGINGSWERKZAAMHEDEN MOETEN WORDEN UITGEVOERD DOOR GESPECIALISEERD EN GEKWALIFICEERD PERSONEEL. Voordat binnen in de verwarmingsketel een willekeurige ingreep wordt uit- gevoerd, moet de stroomtoevoer worden afgesloten en de bovenstroomse gaskraan worden dichtgedraaid. Zo niet, dan kan gevaar voor explosie, elek- trische schok, verstikking of vergiftiging ontstaan.

  • Seite 112: Oplossen Van Storingen

    BlueHelix ALPHA 24 C Periodiek onderhoud Om de goede werking van het apparaat in de loop der tijd te handhaven, is het noodzakelijk een jaarlijkse controle te laten uitvoeren door gekwalificeerd personeel, deze voorziet in de volgende verificaties: • De besturings- en veiligheidsinrichtingen (gasklep, debietmeter, thermostaten, etc.) moeten correct werken.
  • Seite 113 BlueHelix ALPHA 24 C Storingentabel Tabella. 11- Overzicht storingen Storingscode Storing Mogelijke oorzaak Oplossing Controleer of de gastoevoer naar de verwar- Er is geen gas mingsketel normaal is en of de leidingen ontlu- cht zijn Controleer de bedrading van de elektrode en of...
  • Seite 114 BlueHelix ALPHA 24 C Storingscode Storing Mogelijke oorzaak Oplossing Controleer of de plaatsing en werking van de Beschadigde toevoersensor toevoersensor correct zijn en vervang hem eventueel Ingrijpen beveiliging tegen te hoge temperatuur Onvoldoende watercirculatie in Controleer de circulatiepomp en de verwarmin-...
  • Seite 115 BlueHelix ALPHA 24 C Storingscode Storing Mogelijke oorzaak Oplossing Nieuwe printplaat of verwar- Verzoek om kalibratie mingsketel nog niet gekalibre- Voer een volledige handmatige kalibratie uit Inschakeling kalibratie met Reset de storing en voer een volledige hand- Specifieke fouten besturing brander aan.

  • Seite 116: Kenmerken En Technische Gegevens

    BlueHelix ALPHA 24 C 4. Kenmerken en technische gegevens 4.1 Afmetingen en aansluitingen Modellen BlueHelix ALPHA 24 C en BlueHelix ALPHA 28 C fig. 32- Vooraanzicht fig. 33- Zijaanzicht fig. 34- Bovenaanzicht fig. 35- Onderaanzicht Gasingang - Ø 3/4” Toevoer installatie - Ø 3/4”...

  • Seite 117: Aanzichttekening

    BlueHelix ALPHA 24 C 4.2 Aanzichttekening fig. 36- Aanzichttekening Veiligheidsklep Ventilator Circulatiepomp verwarming Temperatuursensor verwarming Automatische ontluchting Temperatuursonde sanitair water Gasklep Expansievat Elektrode voor ontsteking/ionisatie Terugslagklep 114 Waterdrukschakelaar 136 Stroommeter 145 Vochtmeter 186 Sensor retourleiding 191 Rooktemperatuursensor 193 Sifon 194 Warmtewisselaar sanitair water...

  • Seite 118: Watercircuit

    BlueHelix ALPHA 24 C 4.3 Watercircuit fig. 37- Watercircuit Uitgang warm sanitair water Expansievat Ingang sanitair water Vulkraan installatie Toevoer installatie Terugslagklep Retour installatie 114 Waterdrukschakelaar Veiligheidsklep 136 Stroommeter Circulatiepomp verwarming 186 Sensor retourleiding Temperatuursensor verwarming 193 Sifon Automatische ontluchting...

  • Seite 119: Tabel Technische Gegevens

    BlueHelix ALPHA 24 C 4.4 Tabel technische gegevens cod. 3541U804 - Rev. 00 - 11/2022...
  • Seite 120 BlueHelix ALPHA 24 C cod. 3541U804 - Rev. 00 - 11/2022...

  • Seite 121: Diagrammen

    BlueHelix ALPHA 24 C 4.5 Diagrammen Overige beschikbare opvoerhoogte van de installatie BlueHelix ALPHA 24 C Q (m fig. 38- Overige beschikbare opvoerhoogte van de installatie cod. 3541U804 - Rev. 00 - 11/2022...

  • Seite 122: Schakelschema

    BlueHelix ALPHA 24 C 4.6 Schakelschema Ventilator 136 Stroommeter Circulatiepomp verwarming 138 Externe sonde (optie) Temperatuursensor verwarming 139 Klokthermostaat met afstandsbediening (optio- Temperatuursonde sanitair water neel) Gasklep 186 Sensor retourleiding Omgevingsthermostaat (niet bijgeleverd) 191 Rooktemperatuursensor Elektrode voor ontsteking/ionisatie 288 Antivrieskit...
  • Seite 124 FERROLI S.p.A. Via Ritonda 78/a 37047 San Bonifacio - Verona - ITALY www.ferroli.com Hergestellt in Italien - Fabriqué en Italie - Vervaardigd in Italië...
