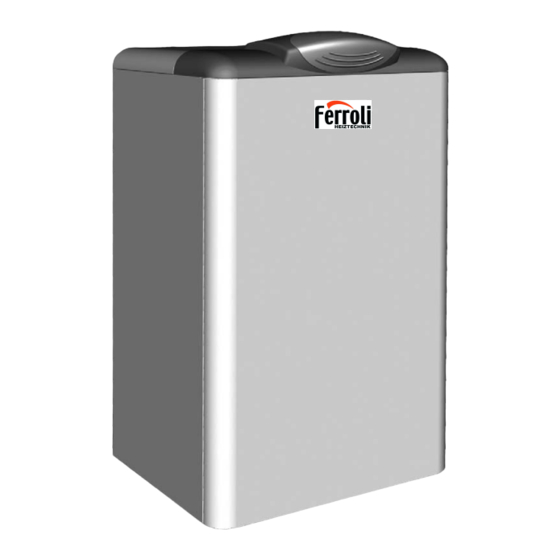

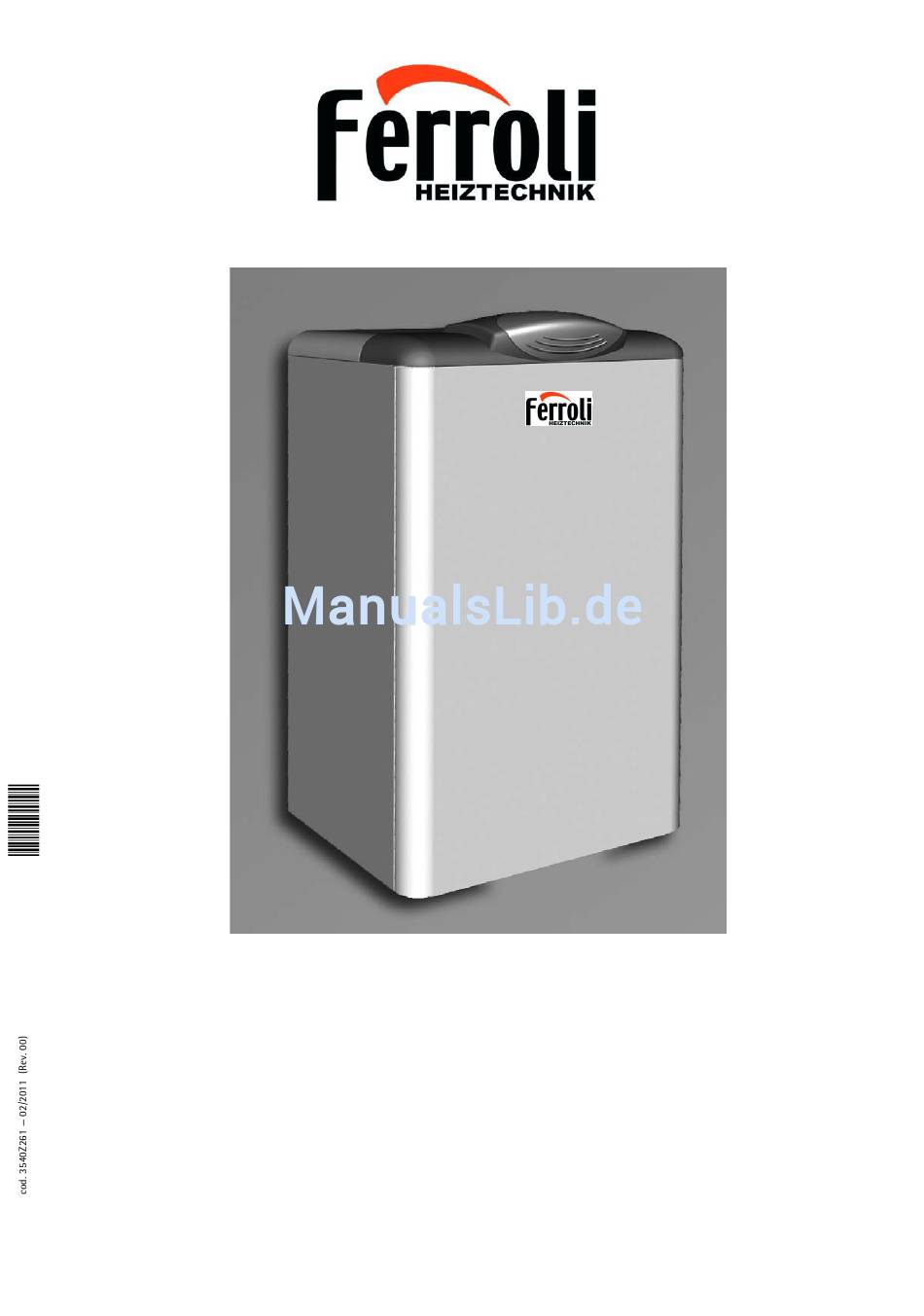

- Seite 1 Pegasus D Low NOX Gas-Heizwertkessel DE - BETRIEBS-, INSTALLATIONS- UND WARTUNGSANLEITUNG FR - INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET D'ENTRETIEN NL - AANWIJZINGEN VOOR GEBRUIK, INSTALLATIE EN ONDERHOUD...
-
Seite 2: Inhaltsverzeichnis
ALLGEMEINE HINWEISE ......................3 BETRIEBSANLEITUNG .........................3 VORWORT ..................................3 SCHALTFELD ................................3 EIN- UND ABSCHALTUNG ............................3 EINSTELLUNGEN ................................. 4 INSTALLATION ..........................5 ALLGEMEINE HINWEISE ............................. 5 AUFSTELLUNGSORT ..............................5 WASSERANSCHLÜSSE ............................... 5 GASANSCHLUSS ................................. 5 ELEKTRISCHE ANSCHLÜSSE............................. 5 ANSCHLUSS AN DAS SCHORNSTEINROHR ......................6 SERVICE UND WARTUNG ......................6 EINSTELLUNGEN ................................. -
Seite 3: Allgemeine Hinweise
Gas-Heizwertkessel 2.3 Ein- und Abschaltung Keine Stromversorgung des Kessels 1. ALLGEMEINE HINWEISE • Die in dieser Betriebsanleitung enthaltenen Hinweise müssen aufmerksam durchgelesen und strikt befolgt wer- den. • Nach der Installation der Therme muss der Betreiber über die Funktionsweise informiert werden. Außerdem ist ihm die vorliegende Betriebsanleitung auszuhändigen, die ein wesentlicher und untrennbarer Bestandteil des Produkts ist und für späteres Nachschlagen sorgfältig aufbewahrt werden muss. -
Seite 4: Einstellungen
Gas-Heizwertkessel 2.4 Einstellungen Ausgleichskurve und Kurvenverschiebung Umschaltung Sommer-/Winterbetrieb Durch einmaliges Drücken der Taste mode (Pos. 10 - fig. 1) wird die aktuelle Ausglei- chskurve (fig. 9) angezeigt, die mit den Tasten der Warmwasserbereitung (Pos. 1 und Die Taste Sommer/Winter (Pos. 6 - fig. 1) 1 Sekunde lang drücken. 2 - fig. -
Seite 5: Installation
Gas-Heizwertkessel Einstellung des Wasserdrucks der Anlage Anschluss an einen Speicher für die Warmwasserbereitung Der am Display abgelesene Einfülldruck bei kalter Anlage muss ca. 1,0 bar betragen. Die Platine des Geräts ist für die Regelung eines externen Boilers für die Warmwasser- Falls der Anlagendruck unter diesen Mindestwert sinken sollte, aktiviert die Kesselplati- bereitung ausgelegt. -
Seite 6: Anschluss An Das Schornsteinrohr
Gas-Heizwertkessel Eventuell die Schrauben “C” ausdrehen und den Armaturenblock “D” anheben. Das im Umrüstungsset enthaltene orangefarbene Schild neben dem Typenschild mit den technischen Daten anbringen. Um den Kessel von Erdgas auf Flüssiggas umzustellen, muss die Gas-Vor- drossel zwischen dem Ventil und der Leitung (Pos. 1 - fig. 17) entfernt werden. Um den Kessel von Flüssiggas auf Erdgas umzustellen, muss die Gas-Vor- drossel (Pos. -
Seite 7: Inbetriebnahme
Gas-Heizwertkessel 4.2 Inbetriebnahme Öffnen der vorderen Verkleidung Die Inbetriebnahme darf nur von ausgebildetem Fachpersonal mit nachgewie- Zum Öffnen der vorderen Verkleidung des Heizkessels die Darstellung von fig. 19 befolgen. sener Qualifikation ausgeführt werden. Auszuführende Überprüfungen bei der Vor Durchführung jeder Art von Eingriff im Innern des Heizkessels muss die ersten Einschaltung/Zündung und nach allen Wartungsarbeiten, für die eine Stromzufuhr getrennt, und der Gashahn vor dem Kessel zugedreht werden. -
Seite 8: Störungsbehebung
Gas-Heizwertkessel Verbrennungsanalyse Im Kesselinneren befindet sich im oberen Teil der Abgasströmungssicherung eine Ab- 3 ÷ 4 mm gas-Entnahmestelle (Pos. 7 - fig. 20) Info: In Deutschland hinter der Strömungssiche- rung messen. Für die Abgasmessung folgendermaßen vorgehen: Die obere Kesselverkleidung abnehmen Die Isolierung, die die Strömungssicherung bedeckt, abnehmen;... -
Seite 9: Eigenschaften Und Technische Daten
Gas-Heizwertkessel Störungs- Störung Mögliche Ursache Abhilfe code Heizanlage nicht befüllt Anlage füllen Falscher Wasserdruck Wasser-Druckwächter nicht in der Anlage angeschlossen oder Sensor überprüfen beschädigt Temperaturfühler Verdrahtung überprüfen oder beschädigt oder Sensor ersetzen Kurzschluss in Verdrahtung Störung des Außentemperaturfühlers Temperaturfühler getrennt Außentemperaturfühler wieder anschließen nach Aktivierung der oder Gleittemperatur deaktivieren... -
Seite 10: Druckverluste
Gas-Heizwertkessel 5.2 Druckverlust 5.3 Tabelle der technischen Daten Druckverlust wasserseitig Merkmal Maßein Wert Wert Wert Wert heit Modelle Anzahl Elemente Max. Wärmebelastung. 15.0 21.3 32.2 42.9 Max. Wärmeleistung Heizbetrieb 14.0 19.8 30.2 40.1 Wirkungsgrad Pmax (80-60°C) 93.3 93.1 93.7 93.5 Wirkungsgrad 30% 92.8 92.7... -
Seite 11: Elektroschaltplan
Gas-Heizwertkessel 5.4 Elektroschaltplan 230V 50Hz 11 12 DBM07A DSP06 fig. 27 - Elektroschaltplan Heizungsumwälzpumpe (optional) Brauchwassertemperaturfühler (optional) Gasventil Raumthermostat (optional) Zündelektrode Überwachungselektrode Abgasthermostat Brauchwasser-Umwälzpumpe (optional) Außentemperaturfühler (nicht inbegriffen) Anschluss OT-Regler (optional) siehe Preisliste Druckgeber Doppelfühler (STW + Vorlauffühler) cod. 3540Z261 - 02/2011 (Rev. 00) - Seite 12 Guss für Öl und Gas die Entwicklung und Herstellung leistungsstarker F eststoffheizkessel Heizsysteme mit bewährter, solider Technik. W armwasserspeicher und Heizkörper An 12 Produktionsstandorten beschäftigt Ferroli mittlerweile über 3000 Mitarbeiter. Ferroli verfügt über ein bundesweit organisiertes Netz von Vertriebs- und Servicepartnern.
