Zur Beachtung
Das Gerät ist vom "Typ C", raumluftunabhängig mit Abzuggebläse, der Zulufteinlass und der Abgasauslass müssen mit
einem der nachstehend beschriebenen Abführungs-/Ansaugsysteme verbunden werden. Vor der Installation müssen
die einschlägigen Vorschriften geprüft und strikt eingehalten werden. Außerdem sind die Bestimmungen bezüglich der
Endstücke an der Wand und/oder auf dem Dach, sowie die Mindestabstände von Fenstern, Wänden, Lüftungsöffnun-
gen usw. zu befolgen
Bei Installation mit maximalem Widerstand (Koaxialschornstein oder mit separaten Rohren) empfiehlt sich die
Durchführung einer vollständigen manuellen Kalibrierung zur Optimierung der Verbrennung des Kessels.
Anschluss mit Koaxialrohren

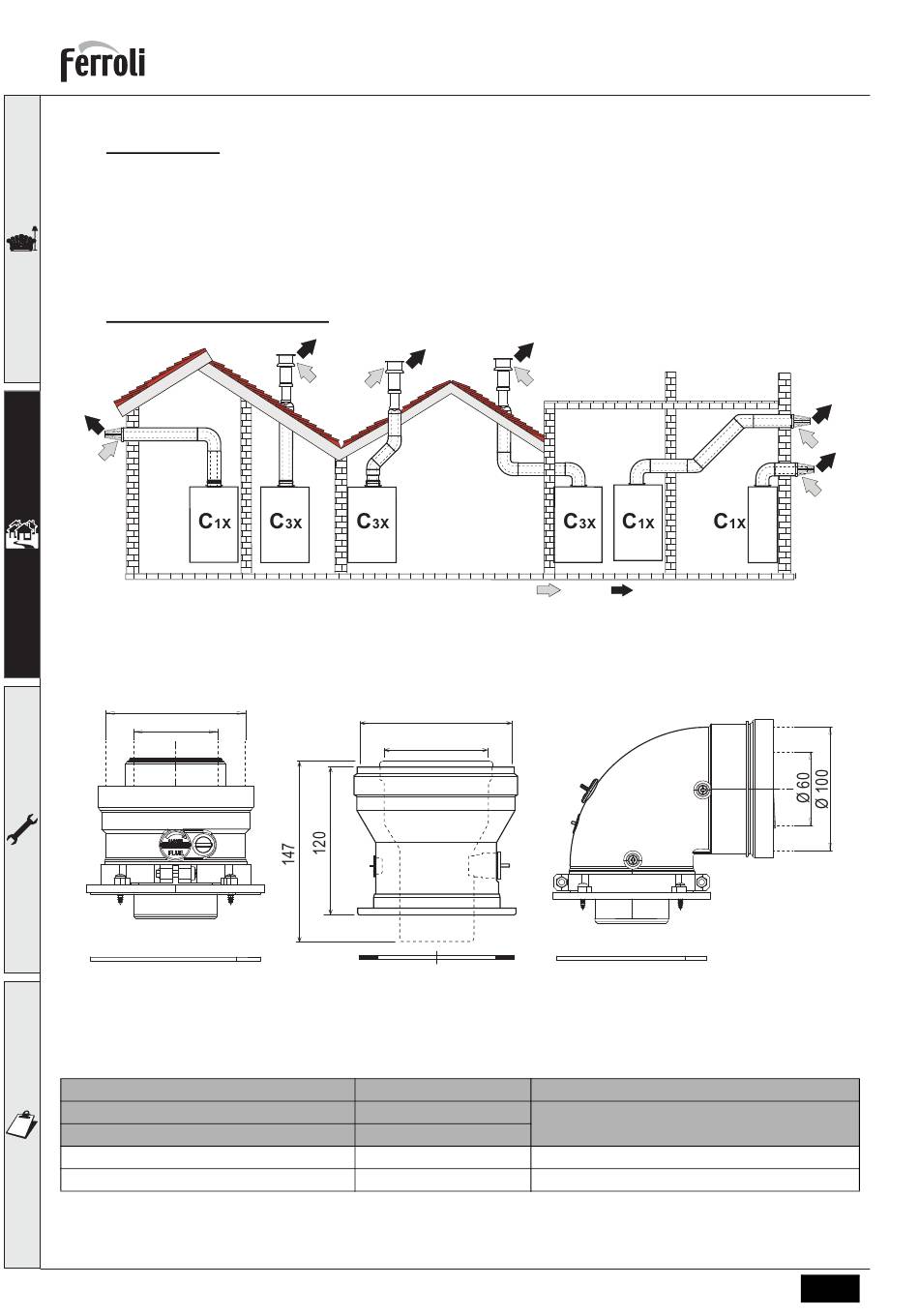

Abb. 21- Anschlussbeispiele mit koaxialen Rohren (
Für den koaxialen Anschluss muss eines der folgenden Ausgangszubehörteile montiert werden. Bei den Bohrungen an
der Wand die auf der Abbildung im Deckblatt genannten Maße einhalten. Eventuelle waagerechte Abschnitte des Rau-
chabzugs müssen ein leichtes Gefälle zum Kessel aufweisen, damit kein Kondenswasser nach außen fließen und he-
raustropfen kann.
Ø 100
Ø 60
041083X0
Tabelle 4Höchstlänge der koaxialen Züge
Zulässige Höchstlänge (waagerecht)
Zulässige Höchstlänge (senkrecht)
Reduzierungsfaktor Rohrkrümmer 90°
Reduzierungsfaktor Rohrkrümmer 45°
16
Ø 127
Ø 80
041006X0
Abb. 22- Ausgangszubehör für koaxiale Luft-/Abgasführungen
Koaxial 60/100
Alle Modelle 7 m
Alle Modelle 8 m
1 m
0.5 m
cod. 3541U804 - Rev. 00 - 11/2022
BlueHelix ALPHA 24 C
= Luft /
= Abgase)
041084X0
Koaxial 80/125
BlueHelix ALPHA 24 C = 28 m
0.5 m
0.25 m
