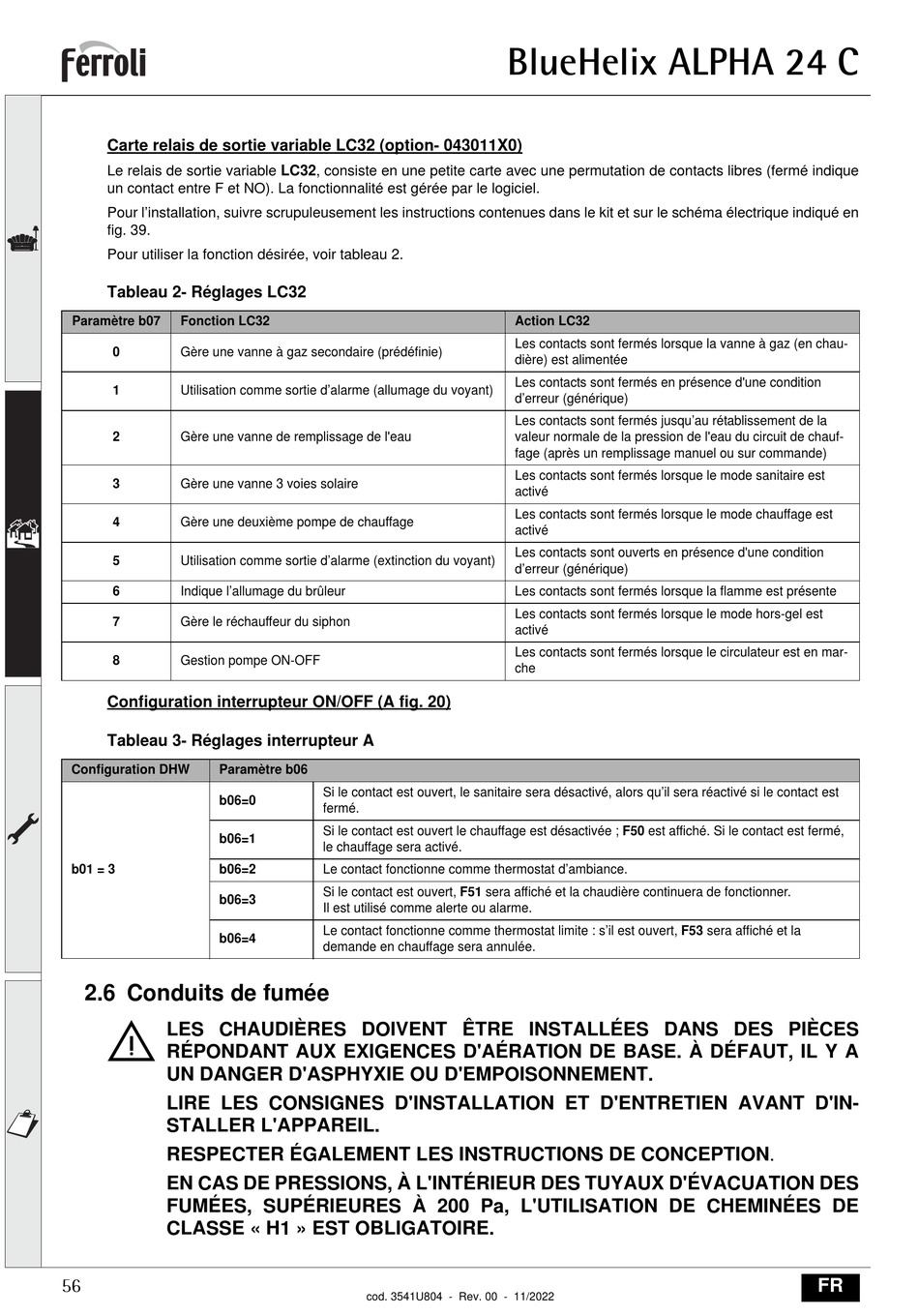

Carte relais de sortie variable LC32 (option- 043011X0)
Le relais de sortie variable LC32, consiste en une petite carte avec une permutation de contacts libres (fermé indique
un contact entre F et NO). La fonctionnalité est gérée par le logiciel.
Pour l'installation, suivre scrupuleusement les instructions contenues dans le kit et sur le schéma électrique indiqué en
fig. 39.
Pour utiliser la fonction désirée, voir tableau 2.
Tableau 2- Réglages LC32
Paramètre b07
Fonction LC32
0
Gère une vanne à gaz secondaire (prédéfinie)
1
Utilisation comme sortie d'alarme (allumage du voyant)
2
Gère une vanne de remplissage de l'eau
3
Gère une vanne 3 voies solaire
4
Gère une deuxième pompe de chauffage
5
Utilisation comme sortie d'alarme (extinction du voyant)
6
Indique l'allumage du brûleur
7
Gère le réchauffeur du siphon
8
Gestion pompe ON-OFF
Configuration interrupteur ON/OFF (A fig. 20)
Tableau 3- Réglages interrupteur A
Configuration DHW
Paramètre b06
b06=0
b06=1
b01 = 3
b06=2
b06=3
b06=4
2.6 Conduits de fumée
B
LES CHAUDIÈRES DOIVENT ÊTRE INSTALLÉES DANS DES PIÈCES
RÉPONDANT AUX EXIGENCES D'AÉRATION DE BASE. À DÉFAUT, IL Y A
UN DANGER D'ASPHYXIE OU D'EMPOISONNEMENT.
LIRE LES CONSIGNES D'INSTALLATION ET D'ENTRETIEN AVANT D'IN-
STALLER L'APPAREIL.
RESPECTER ÉGALEMENT LES INSTRUCTIONS DE CONCEPTION.
EN CAS DE PRESSIONS, À L'INTÉRIEUR DES TUYAUX D'ÉVACUATION DES
FUMÉES, SUPÉRIEURES À 200 Pa, L'UTILISATION DE CHEMINÉES DE
CLASSE « H1 » EST OBLIGATOIRE.
56
Si le contact est ouvert, le sanitaire sera désactivé, alors qu'il sera réactivé si le contact est
fermé.
Si le contact est ouvert le chauffage est désactivée ; F50 est affiché. Si le contact est fermé,
le chauffage sera activé.
Le contact fonctionne comme thermostat d'ambiance.
Si le contact est ouvert, F51 sera affiché et la chaudière continuera de fonctionner.
Il est utilisé comme alerte ou alarme.
Le contact fonctionne comme thermostat limite : s'il est ouvert, F53 sera affiché et la
demande en chauffage sera annulée.
cod. 3541U804 - Rev. 00 - 11/2022
BlueHelix ALPHA 24 C
Action LC32
Les contacts sont fermés lorsque la vanne à gaz (en chau-
dière) est alimentée
Les contacts sont fermés en présence d'une condition
d'erreur (générique)
Les contacts sont fermés jusqu'au rétablissement de la
valeur normale de la pression de l'eau du circuit de chauf-
fage (après un remplissage manuel ou sur commande)
Les contacts sont fermés lorsque le mode sanitaire est
activé
Les contacts sont fermés lorsque le mode chauffage est
activé
Les contacts sont ouverts en présence d'une condition
d'erreur (générique)
Les contacts sont fermés lorsque la flamme est présente
Les contacts sont fermés lorsque le mode hors-gel est
activé
Les contacts sont fermés lorsque le circulateur est en mar-
che
FR
