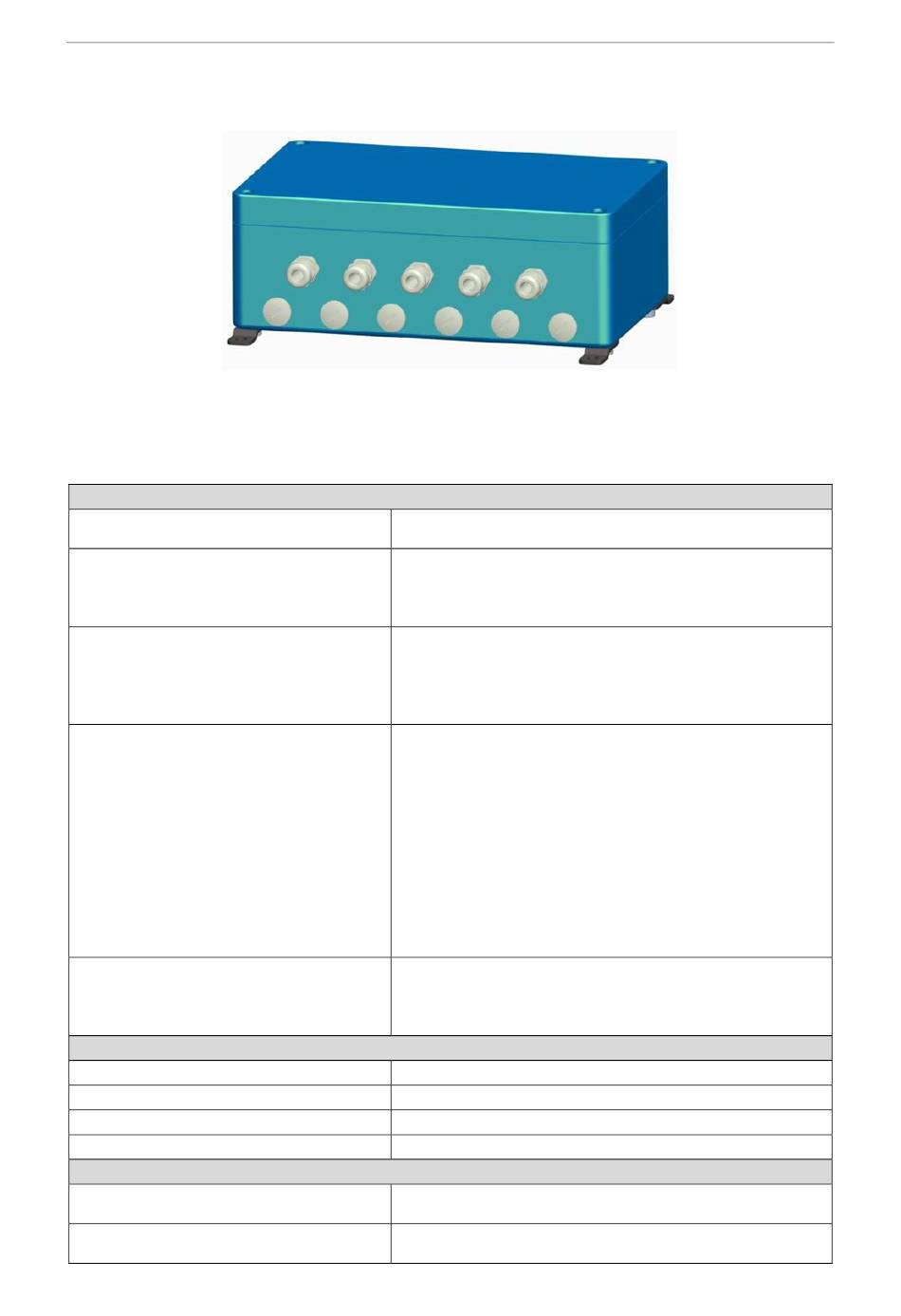

I/O-Box Vario PETRO Typ 6753-11
5.4.1 Technische Daten
Elektrische Daten
Hilfsenergie
Anschlussart
Eingänge
Ausgänge
Schnittstellen
Umgebungsbedingungen
Betriebstemperatur
Lagertemperatur
Klimaklasse
Schutzart
Mechanische Daten
Abmessungen
Gewicht
U
= DC 24 V/80 mA (I/O-Grundmodul), (U
L
DC 36 V) Feinsicherung 2 A
Interne Schraubklemmen 5-polig (P-NET und U
Grund- und Erweiterungsmodule, gesteckt.
Anschlussleitungen bis 1,5 mm². Kabelzuführungen
durch PG9.
8 Digitaleingänge, U
(U
Grenz
Signal = 0: < DC + 5 V
Signal = 1: > DC + 14 V (LED grün an)
Eingangswiderstand: 4 kΩ
8 Halbleiterausgänge FET, plusschaltend.
Potentialtrennung von Logik und Ausgängen über
Optokoppler.
Min. Schaltstrom 100 µA.
Max. Strom je Ausgang bei Signal 1: < 1 A (bis + 60 °C)
Gesamtbelastbarkeit 8 A (-20 ... + 60 °C).
Begrenzung der induktiven Abschaltspannung mit
Freilaufdiode.
Speisespannung U
Schaltfrequenz-ohmsche Last: 100 Hz.
Schaltfrequenz-induktive last: 2 Hz.
max. Ausgangspegel bei Signal = 0: DC 2 V (ohne Last)
Feldbusschnittstelle P-Net: seriell, asynchron.
Baudrate 76.800 bit/s.
Leitungslänge max.
P-Net-Ident-Nummer: 5922.
- 20 ... 60 °C
- 25 ... 80 °C
IUF nach DIN 40040
IP 65
Gehäuse: 160 x 260 x 90 mm
Grundmodul: 155 x 85 x 58 mm
Gehäuse: 2,01 kg
Grundmodul: 0,4 kg
