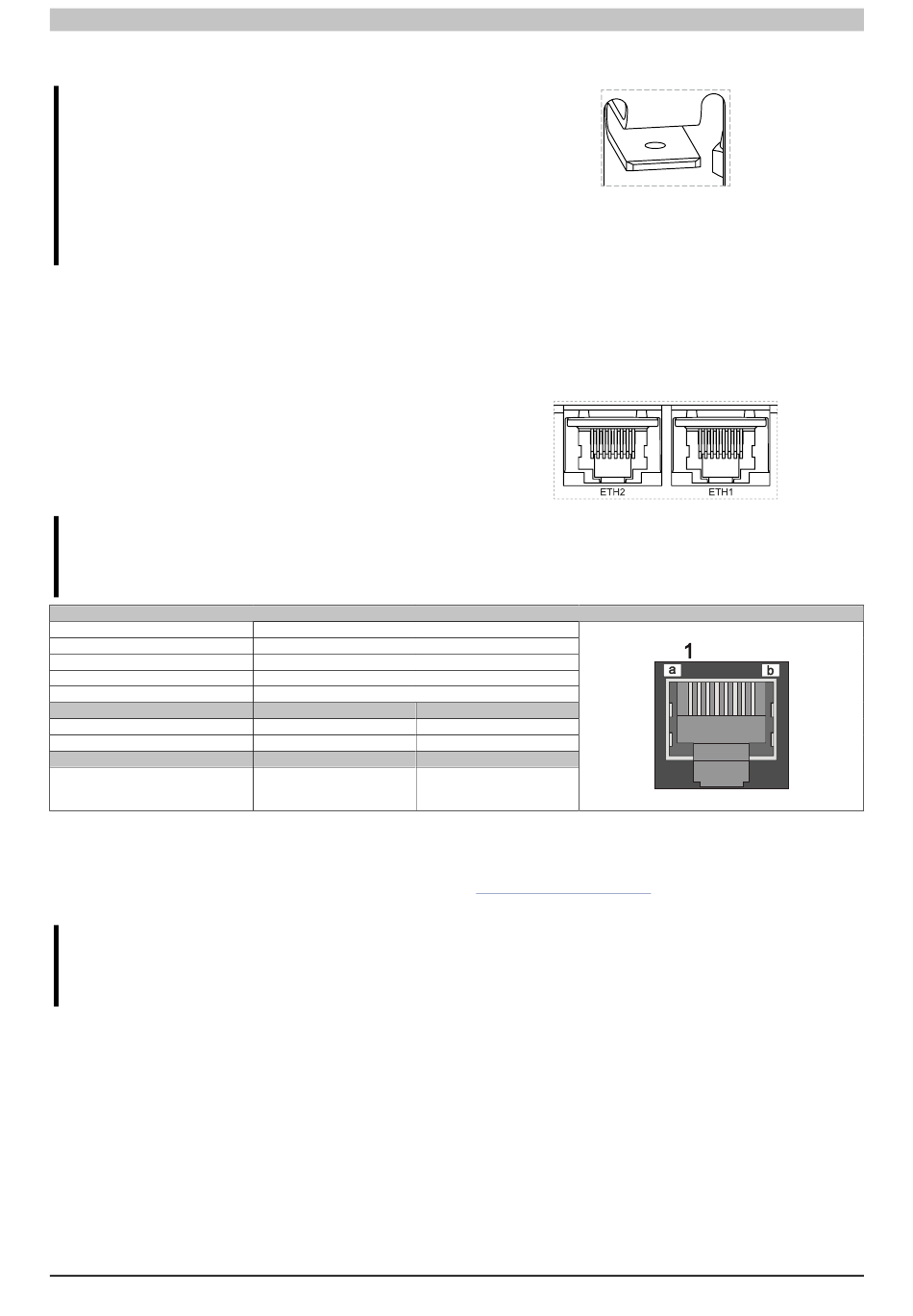

4.6.1.2 Erdung
Vorsicht!
Die Funktionserde (Erdungsanschluss) muss
auf möglichst kurzem, niederohmigen Weg und
mit dem größtmöglichen Leiterquerschnitt am
zentralen Erdungspunkt (z. B. dem Schalt-
schrank oder der Anlage) verbunden werden.
Für eine einwandfreie Funktion ist diese Art der
Erdung zwingend vorgeschrieben.
An dem Erdungsanschluss muss z. B. ein Kupferband, das an einem zentralen Erdungspunkt des Schaltschrankes
oder der Anlage in der das Gerät eingebaut wird, befestigt werden. Der Leitungsquerschnitt sollte dabei so groß
wie möglich (mindestens 2,5 mm²) gewählt werden.
4.6.1.3 Ethernet-Schnittstellen
Der PPC1200 verfügt über 2 nach außen geführte
Ethernet-Schnittstellen.
Information:
Bei allen Ethernet-Anschlüssen sind nur Verbindungen innerhalb eines Gebäudes unter Berücksich-
tigung der maximalen Längen zulässig.
Ausführung
Controller
Verkabelung
Übertragungsgeschwindigkeit
Kabellänge
Speed LED (a)
Grün
Orange (dunkel)
Link LED (b)
Orange (hell)
1)
Umschaltung erfolgt automatisch.
2)
Die 10 MBit/s Übertragungsgeschwindigkeit/Verbindung ist nur vorhanden, wenn zeitgleich die Link LED aktiv ist.
Für den Betrieb des Ethernet-Controllers ist ein spezieller Treiber notwendig. Es stehen für die freigegebenen
Betriebssysteme im Downloadbereich der B&R Homepage
(sofern erforderlich und nicht bereits im Betriebssystem enthalten).
Information:
Benötigte Treiber sind nur von der B&R Homepage, nicht aber von den Herstellerseiten, herunterzu-
laden.
Panel PC 1200 Einbaugerät Anwenderhandbuch V1.08
ETH1, ETH2
RJ45, female
Intel I210
S/STP (Cat5e)
10/100/1000 MBit/s
max. 100 m (min. Cat5e)
Ein
100 MBit/s
1000 MBit/s
Ein
Link (Eine Verbindung
zu einem Ethernet Netz-
werk ist vorhanden)
1)
Aus
10 MBit/s
2)
-
Aktiv
blinken (Daten wer-
den übertragen)
www.br-automation.com
Technische Daten
Treiber zum Download bereit
41
