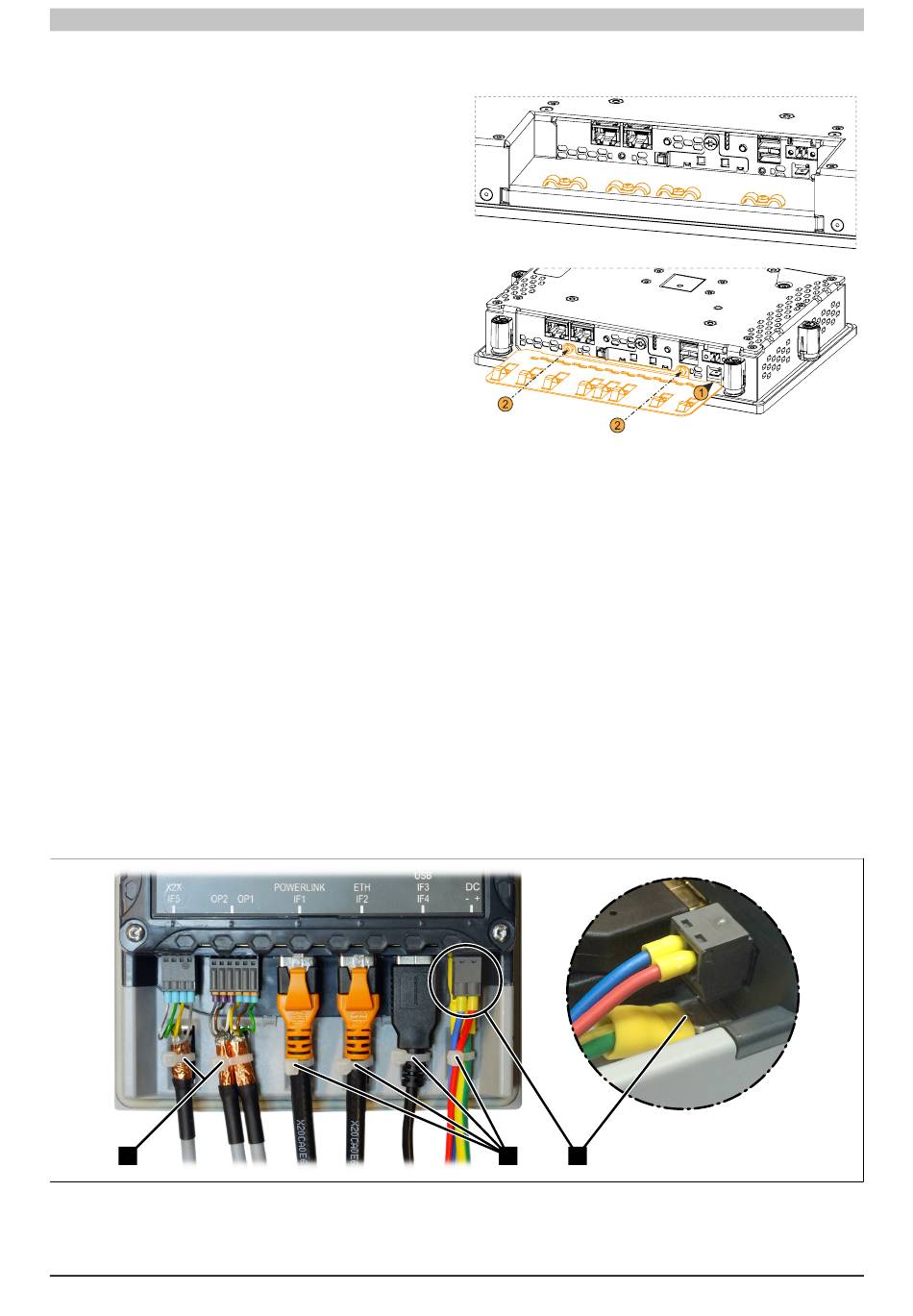

5.5 Befestigung der Anschlussleitungen
Displaygröße 15,6"
Bei den PPC1200 Varianten mit 15,6" Displaygröße,
können die Kabel mittels mitgelieferter Kabelschellen
auf der Rückseite des Gerätes gegen Zugbeanspru-
chungen entlastet werden.
Displaygröße 12,1" und kleiner
Für Displaygrößen zwischen 7,0" und 12,1" ist im Lie-
ferumfang Zubehör zur Befestigung und zum Schutz vor
Zugbeanspruchung der Anschlusskabel enthalten.
Benötigtes Zubehör aus dem Lieferumfang:
• 2x Schrauben M3x5 (max. Anzugsdrehmoment
0,55 Nm)
• Zubehörblech für Kabelbefestigung
1. Einhängen des Zubehörblechs (1) auf der Rück-
seite des Gerätes.
2. Fixieren des Zubehörblechs mittels der Befesti-
gungsschrauben (2).
✓ Die Anschlusskabel können nun mittels Kabelbin-
der am Zubehörblech fixiert werden.
Befestigung der Leitungen am Erdungsblech
1) Erdungsleitung
Die Verbindung zum Erdpotential ist möglichst kurz und ausreichend stark (mind. 2,5 mm²) über den vor-
gesehenen Flachsteckanschluss (Faston 6,3 mm) auszuführen.
2) Ungeschirmte Leitungen
Alle ungeschirmten Leitungen sind am Erdungsblech mittels Kabelbinder gegen Zugbeanspruchungen zu
entlasten.
3) Geschirmte Leitungen
Um Störungen effektiv abzuleiten ist ein zentraler Erdungsanschluss vorgesehen. Alle Kabelschirme sind
mittels Kabelbinder am Erdungsblech oder durch eine andere Maßnahme gut leitend mit Erde zu verbinden.
2
Panel PC 1200 Einbaugerät Anwenderhandbuch V1.08
3
Abbildung 1: (Symbolbild)
Montage und Verdrahtung
1
