Montage und Verdrahtung
5.4 Erdungskonzept Funktionserde
Die Funktionserde ist ein Strompfad niedriger Impedanz zwischen Stromkreisen und Erde, der nicht als Schutz-
maßnahme, sondern z. B. zur Verbesserung der Störfestigkeit gedacht ist. Sie dient lediglich der Störungsablei-
tung und nicht als Berührungsschutz für Personen.
Das Gerät verfügt über folgende Funktionserdeanschlüsse:
• Erdungsanschluss
Um eine sichere Ableitung von elektrischen Störungen zu gewährleisten, sind folgende Punkte zu beachten:
• Gerät auf möglichst kurzem, niederohmigen Weg am zentralen Erdungspunkt (z. B. dem Schaltschrank
oder der Anlage) verbinden.
• Ausführung des Kabels mit mind. 2,5 mm² pro Anschluss über den vorgesehenen Flachsteckanschluss
(Faston 6,3 mm).
• Schirmungskonzept der Leiter beachten; alle an das Gerät angeschlossenen Datenkabel sind mit ge-
schirmten Leitungen auszuführen.

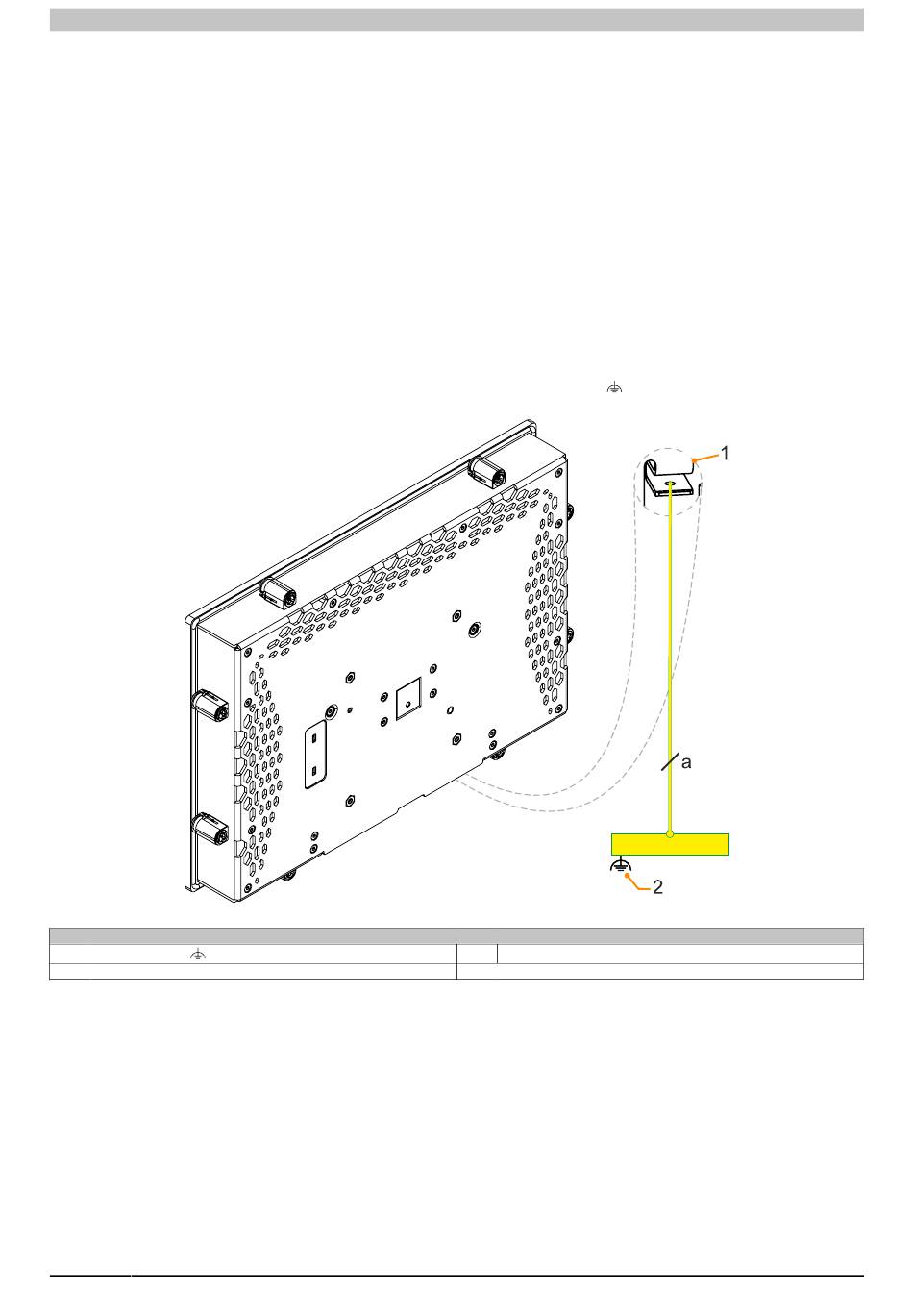

Die Funktionserde ist am B&R Gerät mit folgendem Symbol gekennzeichnet:
1
Erdungsanschluss
a
mind. 2,5 mm²
52
Legende
Zentraler Erdungspunkt
2
Panel PC 1200 Einbaugerät Anwenderhandbuch V1.08
-
