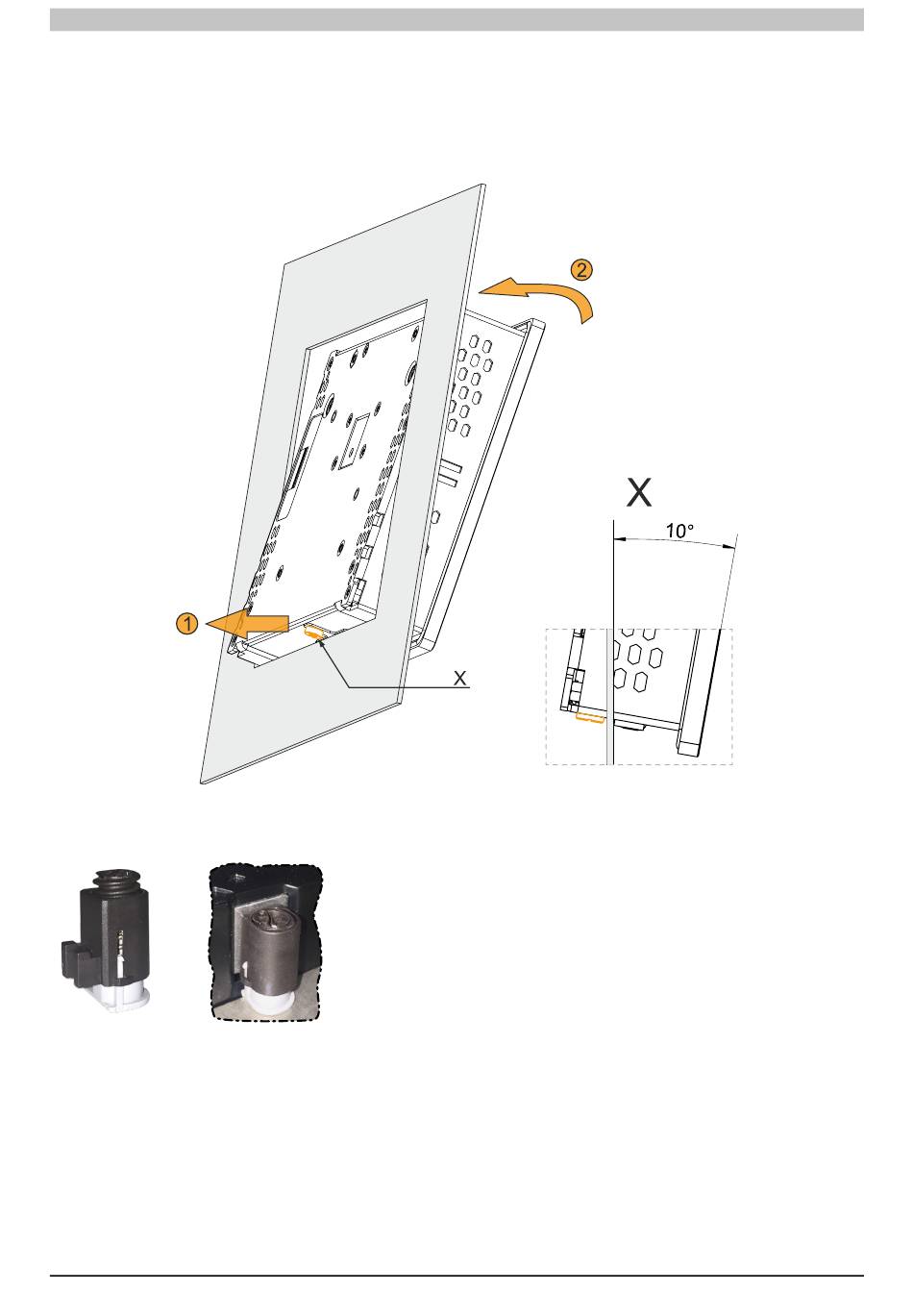

5.2 Einbau zur Montage mit Halteklammern
Zur einfachen und schonenden Montage des PPC1200 ist dieser mit der Unterseite zuerst, in einem Winkel von
ca. 10°, in den Einbauauschnitt einzuführen (1).
Wenn sich die CFast-Abdeckung ganz im Einbaugehäuse bzw. Schaltschrank befindet, kann der PPC1200 voll-
ständig im Einbauausschnitt platziert werden (2).
5.2.1 Montage mit Halteklammern
Abbildung: Halteklammer (Symbolbild)
Panel PC 1200 Einbaugerät Anwenderhandbuch V1.08
Die Haltklammern sind für eine bestimmte Stärke des zu klemmenden
Materials ausgelegt (max. 6 mm, min. 2 mm).
Für das Anziehen bzw. Lösen der Schraube wird ein großer Schlitz-
schraubendreher benötigt.
Das Gerät muss an einer planen, sauberen und gratfreien Oberfläche
montiert werden, da Unebenheiten beim Anziehen der Schrauben zu
Beschädigungen des Displays und zum Eindringen von Staub und Was-
ser führen können.
Siehe auch:
"Anforderungen an den Einbauausschnitt" auf Seite 47
Montage und Verdrahtung
49
