4.3.2 Luftzirkulationsabstände
Um eine ausreichende Luftzirkulation zu gewährleisten ist oberhalb, unterhalb, seitlich und rückseitig des Geräts
ein spezifizierter Freiraum vorzusehen. Der minimal spezifizierte Freiraum kann den nachfolgenden Zeichnungen
entnommen werden. Dieser ist für alle Varianten gültig.
Information:
Nachfolgende Abbildung und Tabelle zeigt ausschließlich die thermische Betrachtung des Gesamtge-
räts. Wird für die Bedienung oder Wartung des Geräts zusätzlicher Platz benötigt, so ist dies bei der
Montage zu berücksichtigen.

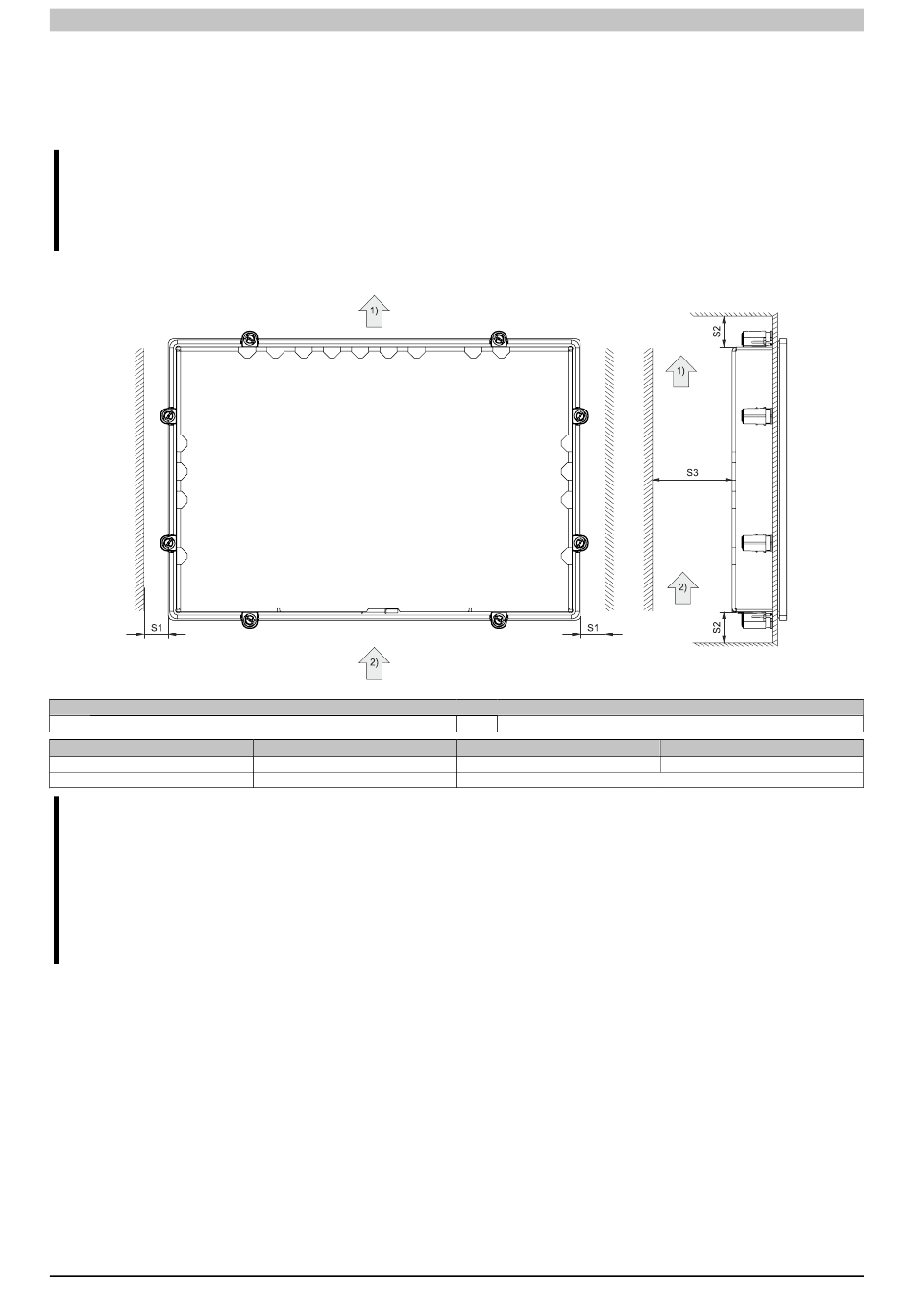

Der Lufteintritt bzw. Luftaustritt ist in nachfolgender Abbildung eingezeichnet.
1)
Luftaustritt
Bezeichnung
S1
S3
Vorsicht!
Die angegebenen Luftzirkulationsabstände gelten bei der maximal spezifizierten Umgebungstempera-
tur. Die maximal spezifizierte Umgebungstemperatur darf nicht überschritten werden!
Können die angegebenen Luftzirkulationsabstände nicht eingehalten werden, sind die maximal spezi-
fizierten Temperaturen der Temperatursensoren (siehe
in der Applikation zu überwachen und bei Überschreiten dieser Werte entsprechende Maßnahmen zu
setzen.
Panel PC 1200 Einbaugerät Anwenderhandbuch V1.08
Mindestabstand [mm]
≥ 20
≥ 50
Legende
2)
Lufteintritt
Bezeichnung
S2
"Temperatursensorpositionen" auf Seite
Technische Daten
Mindestabstand [mm]
≥ 100
-
33)
29
