Montage und Verdrahtung
Vorgehensweise

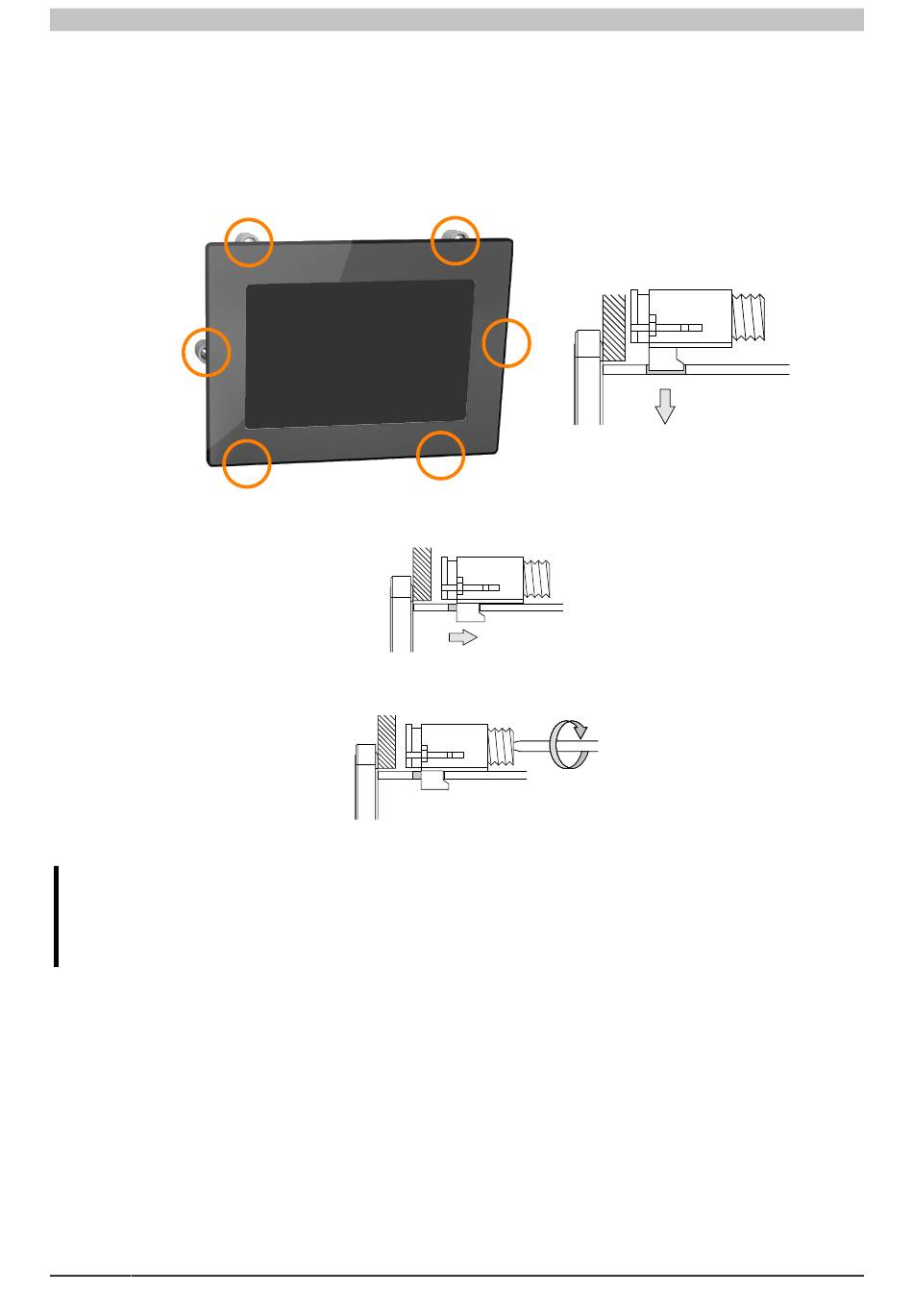

1. Das Gerät frontseitig in den vorbereiteten, gratfreien und planen Einbauausschnitt einsetzen. Die Maße für
die Einbauausschnitte sind den einzelnen Geräten im Abschnitt Abmessungen zu entnehmen.
2. Die Halteklammern am Gerät montieren. Dazu alle Befestigungshaken in die Aussparungen (mit orangen
Kreisen markiert) am Gerät einsetzen. Die Anzahl der Aussparungen bzw. der Halteklammern kann je nach
Größe des Geräts unterschiedlich sein.
3. Die Halteklammern nach hinten schieben, bis sie mit der Rückseite der Aussparung bündig sind.
4. Die Halteklammern nun durch Festziehen der Befestigungsschrauben mit einem Schlitzschraubendreher an
der Wand bzw. dem Schaltschrankblech fixieren.
In die Halteklammern ist eine Drehmomentbegrenzung eingebaut.
Achtung!
Alle vorgesehenen Halteklammern sind bei der Montage zu verwenden. Nichtbeachtung kann zu Sach-
schäden durch Verlust der Dichtigkeit zwischen Gerät und Gehäuse (Verschmutzung) oder mechani-
scher Belastung führen.
