8
Datenaufzeichnung
8.6 Abrufen von Datendateien als Diagramm
Wenn Sie in einer geöffneten Datenprotokoll- oder Zwischenspeicherdatei die
Taste F3
drücken, werden die Daten als Diagramm angezeigt. Drücken Sie
auf F3
, um die vier Diagramme zu durchlaufen. Das zuerst angezeigte Dia-
gramm fasst alle Messwerte zusammen, wie oben links in Abbildung 8.5 ge-
zeigt. Die nächsten drei Diagramme führen jeden Messwert in einem eigenen
Diagramm auf. Verwenden Sie die Pfeiltasten nach links und rechts, um mit
dem Cursor eine Datenkurve zu verfolgen und einzelne Messpunkte zu
analysieren.

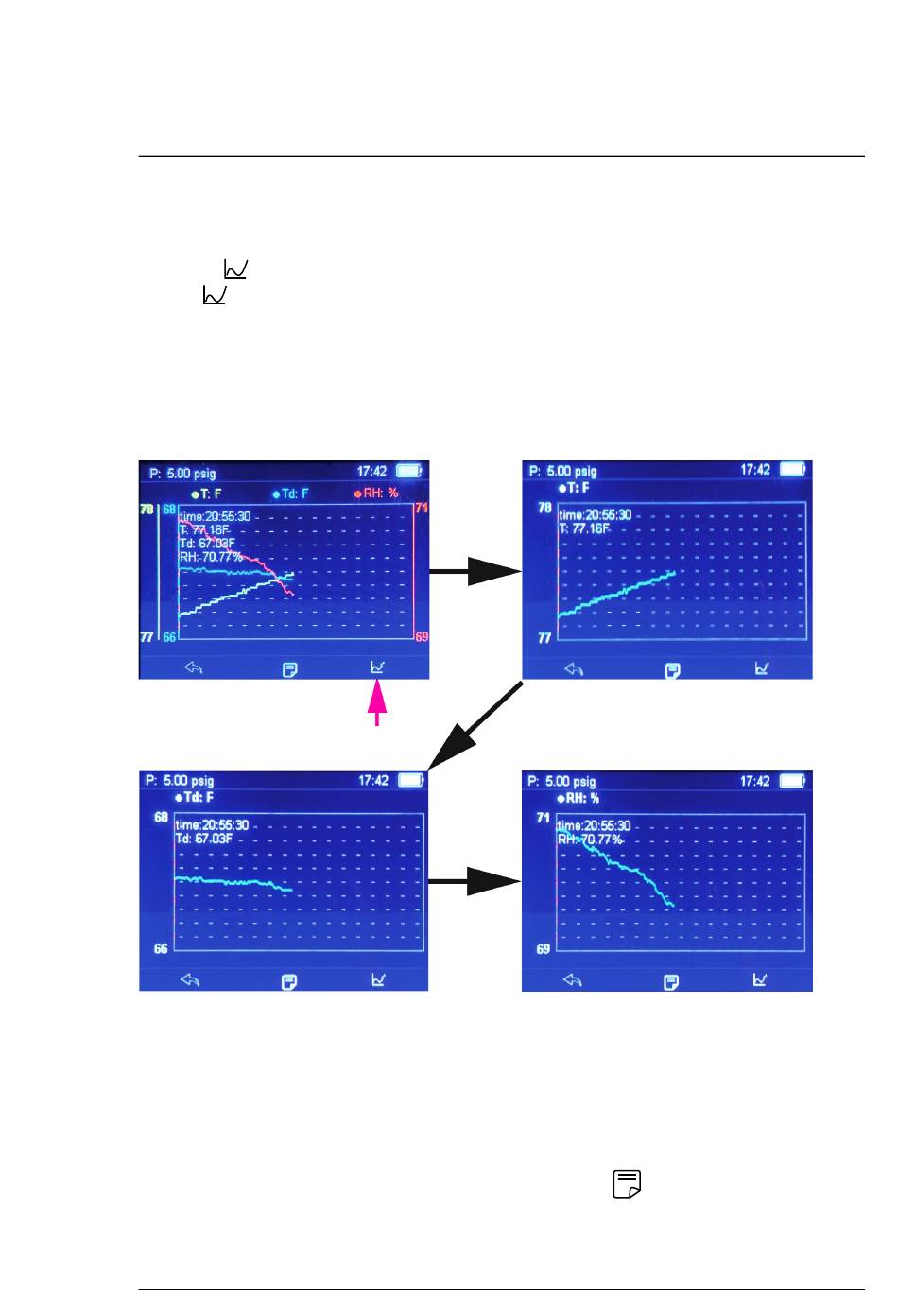

Abbildung 8.5 Grafische Darstellung aufgezeichneter Daten. Drücken Sie in einer geöffne-
ten Datendatei die Taste F3, um die vier Diagramme zu durchblättern. Das erste Diagramm
(oben links) fasst alle Daten zusammen, das zweite Diagramm (oben rechts) enthält nur die
Temperaturdaten, die nächsten beiden Diagramme enthalten die vom Benutzer ausgewähl-
ten Messwerte. In diesem Beispiel: Taupunkt und relative Feuchtigkeit. Verwenden Sie die
Pfeiltasten nach links/rechts, um mit dem Cursor eine Kurve zu verfolgen und einzelne Mess-
punkte zu analysieren.
Drücken Sie auf einer Diagrammseite die Taste F2
, um eine Übersicht der
Datendatei wie unten in Abbildung 8.6 abzurufen.
