4
Verwendung und
Konfiguration des
Messfühlers
4.1 Anschließen des Messfühlers an das Messgerät
Der Messfühler wird an die Unterseite des Messgeräts angeschlossen. Der
vierpolige Anschluss ist so codiert, dass nur eine Einsetzrichtung möglich ist.
Achten Sie vor dem Einsetzen auf die richtige Ausrichtung, und üben Sie kei-
nen Druck auf den Anschluss aus. Sobald der Messfühler mit dem Messgerät
verbunden ist, ziehen Sie die Rändelschraube fest, um die Verbindung zu
sichern.
4.2 Einbringen des Messfühlers in den Prozess
Entfernen und verstauen Sie die Schutzkappe des Messfühlers. Führen Sie
den Messfühler in den Zugang des zu prüfenden Prozesses ein. Der Mess-
fühler hat ein 0,5-Zoll-Gewinde für die Montage. Der Messfühler kann auch in
der Umgebungsluft eingesetzt werden.
4.3 Einstellen des Messfühlerdrucks
Passen Sie die Druckeinstellung des Messfühlers an das zu prüfende Gas an.
Siehe dazu die folgende Anleitung.
• Drücken Sie F3
, um das Programmiermenü zu öffnen.
• Blättern Sie mit dem Pfeil nach links oder nach rechts auf Umgebung.
✔
• Drücken Sie F3
, um das Menü Environment (Umgebung) zu öffnen.
• Drücken Sie bei der Menüoption Pressure (P:) (Druck (P:)) die Taste F3.
• Stellen Sie den Druck (in PSI) mit Hilfe der Pfeiltasten ein. Drücken Sie F1
, um die Eingabe zu bestätigen und zum vorherigen Menü
zurückzukehren.

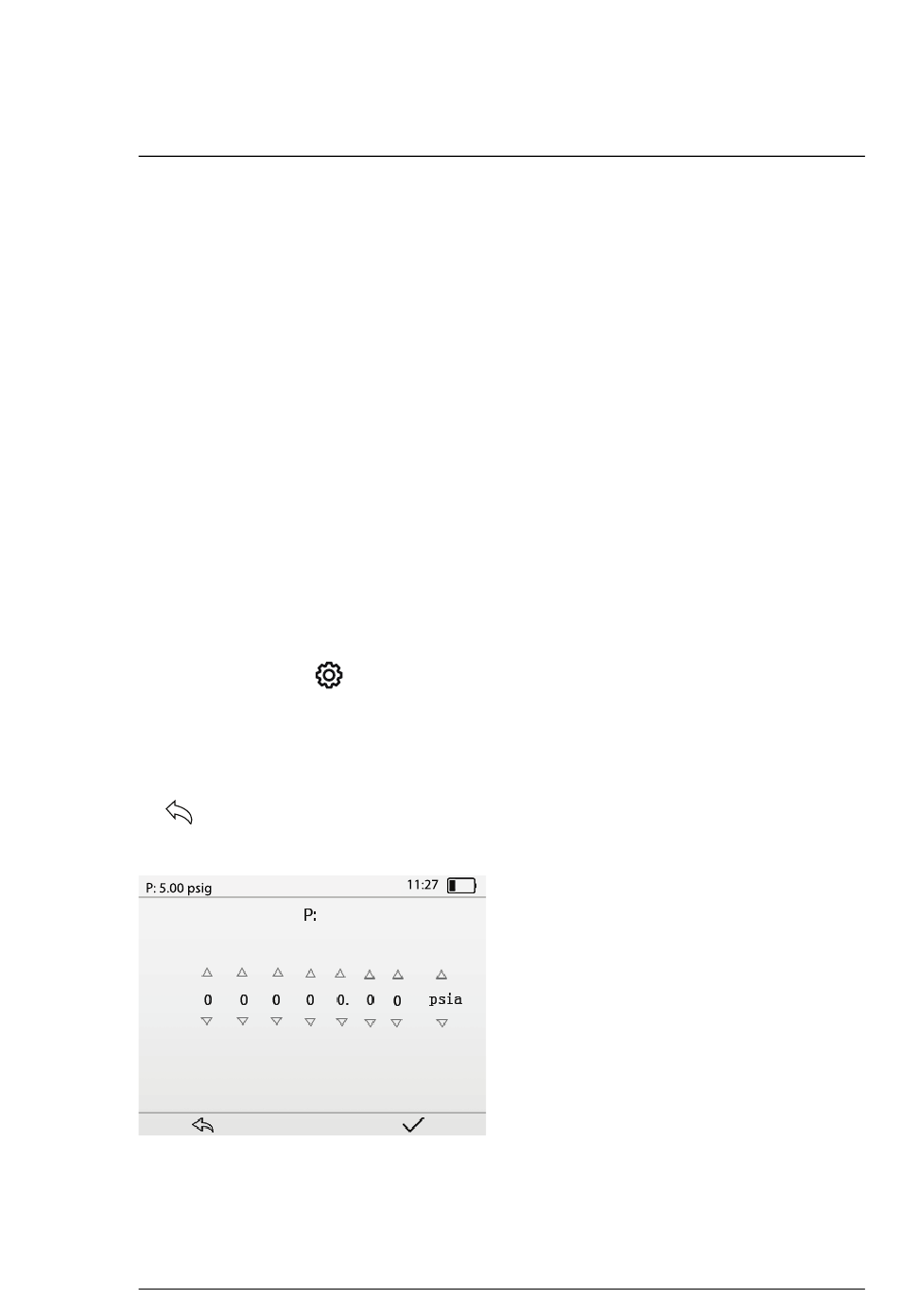

Abbildung 4.1 Mit den Pfeiltasten können Sie den Messfühlerdruck an den Druck des zu
prüfenden Gases anpassen.
7
