Montageanleitung
•
Packen Sie die Modelle und den Schiffsständer vorsichtig aus.
•
Nehmen Sie das Tochterboot aus der Wanne, der Einbau der RC-Komponenten wird in der Anleitung
separat beschrieben.
•
Der Anschluss der jeweiligen Kabel an die Empfänger von beiden Modellen ist exemplarisch beschrie-
ben. Hier wurde davon ausgegangen, dass Sie die empfohlenen Empfänger (GR 16 für den Kreuzer und
GR 12 für das Tochterboot) verwenden. Sollten andere Typen zum Einsatz kommen, müssen Sie darauf
achten, dass keine Doppelbelegung an beiden Empfänger erfolgt. Die Modelle lassen sich sonst nicht
separat fahren.
•
Für alle folgenden Arbeiten sollten Sie das Modell auf den Schiffsständer stellen.
Kreuzer
•

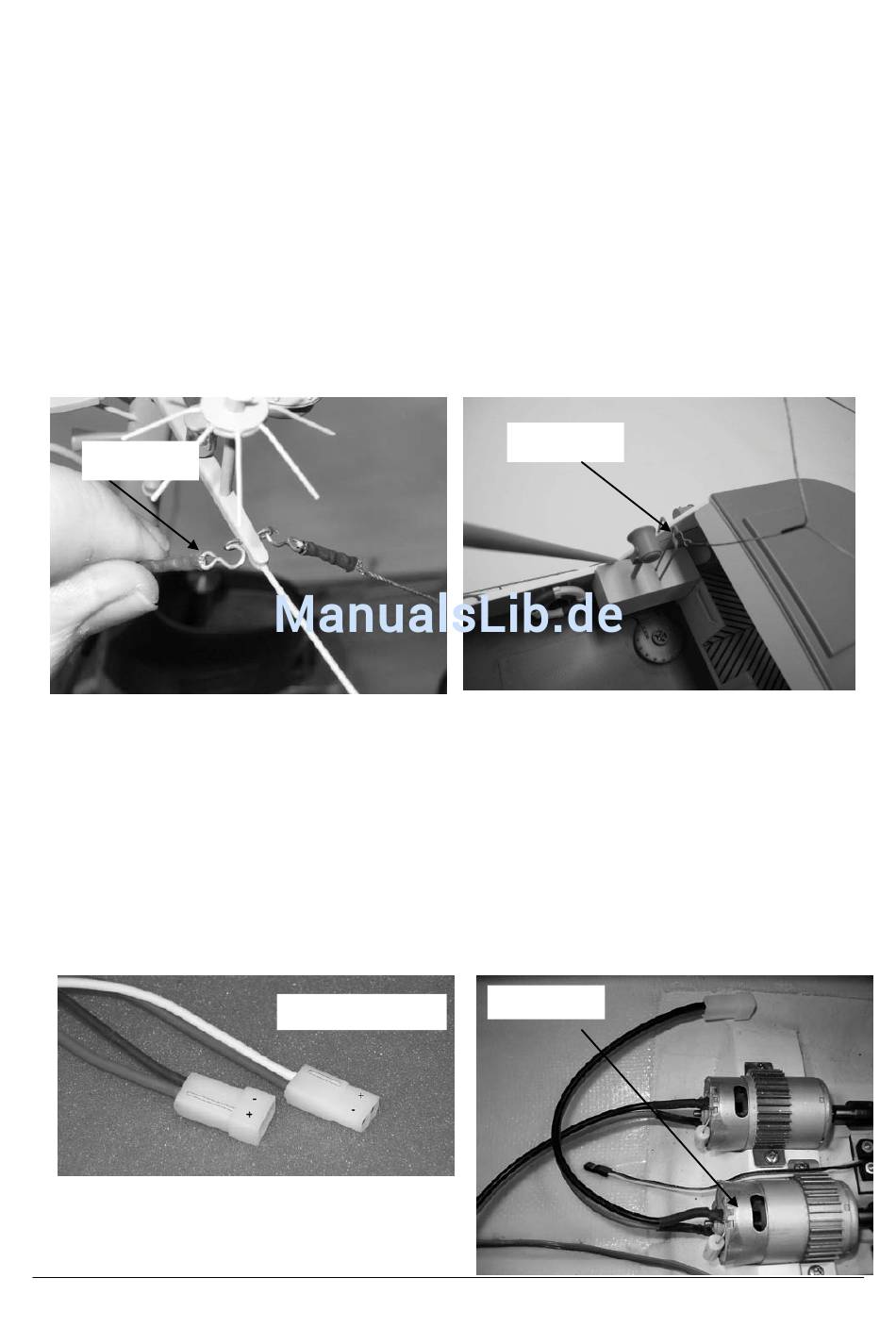

Haken Sie den Verbindungsdraht zur Antenne vorsichtig aus. Haken Sie dann die vier Antennendrähte
am Mast aus. Jetzt können Sie den Aufbau vorsichtig nach oben abnehmen.
Aushängen
•
Löten Sie an den mittleren Motor einen G2-Stecker an. Löten Sie dann einen G2 Stecker an die beiden
äußeren Motoren an. Richten Sie sich nach dem Schaltplan (siehe Seite 13), (Plus (+) ist hell (Schalt-
plan)/rot (Kabel), - Minus (-) ist schwarz). Achten Sie auf die Drehrichtung der Motoren, wenn der Akku
angeschlossen ist, sollten die Schiffsschrauben sich so drehen, dass das Modell vorwärts fahren würde.
HINWEIS: Die Polung des G2-Steckersystems ist so ausgelegt, dass die Noppe auf dem Plastikgehäuse
immer der Pluspol (rot) ist. Wenn man sich konsequent an diese Vorgabe hält, sind Akku und Fahrtregler
untereinander austauschbar und das System ist verpolungssicher. Um den Stecker leichter anlöten zu
können, empfiehlt es sich, einen der folgenden Tipps zu verwenden. TIPP 1: Bauen Sie die Motoren
aus. Lösen Sie hierzu zuerst die Madenschrauben in den Wellenkupplungen (nur motorseitig). Lösen Sie
dann die Motorschrauben des Haltebügels (nicht ganz herausschrauben!) und ziehen Sie dann die Mo-
toren heraus. Der Zusammenbau erfolgt genau in umgedrehter Reihenfolge. TIPP 2: mit einer soge-
nannten dritten Hand können Sie die Stecker auch direkt im Modell anlöten.
Graupner/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Keine Haftung für Druckfehler. Technische Änderungen vorbehalten!
G2 Steckerpolung
Aushängen
Mittelmotor
9
03/2013
