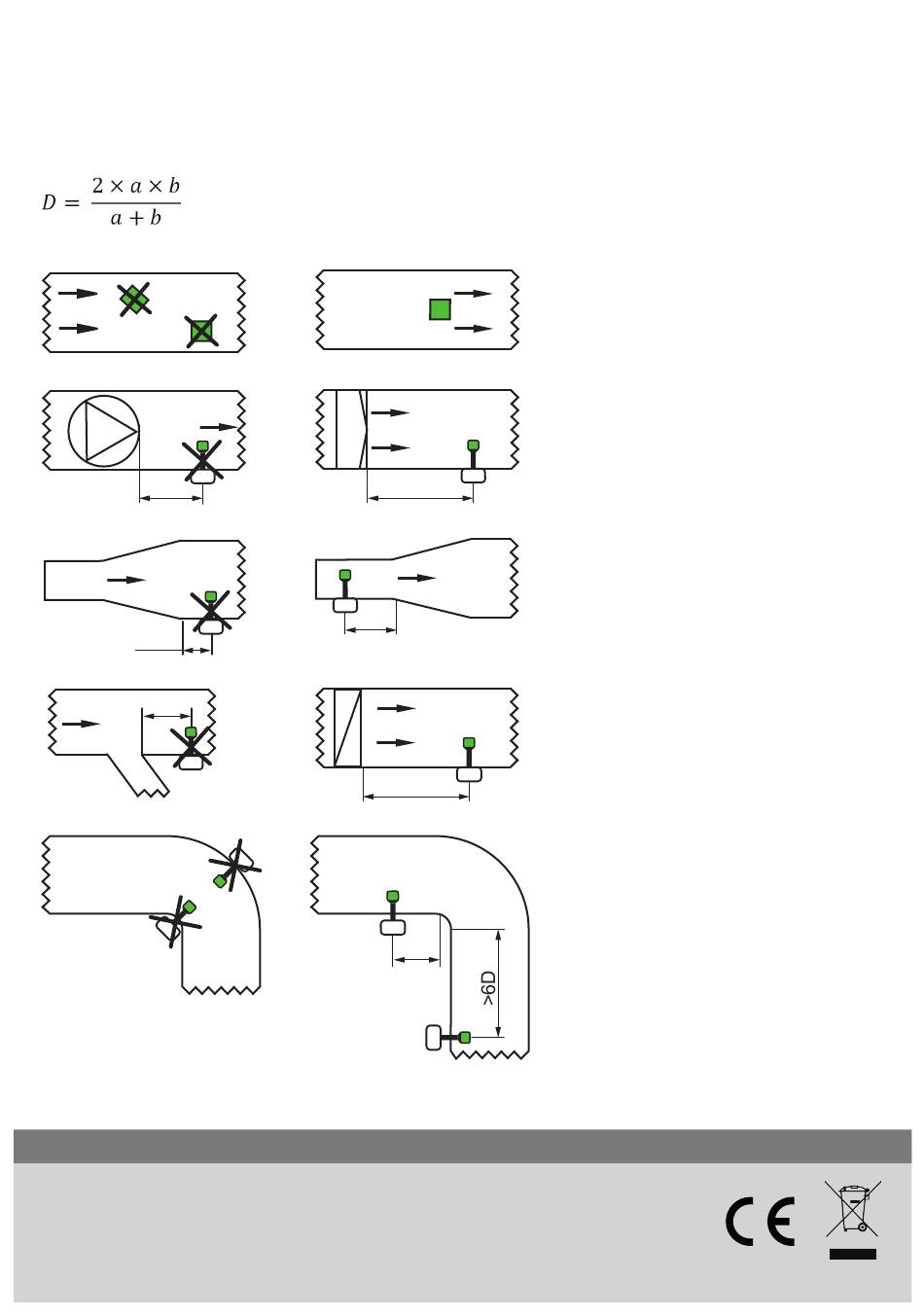

Positionierung des strömungssensors in einem lüftungskanal
Die genaue und zuverlässige Bestimmung der Luftgeschwindigkeit hängt von der richtigen Positionierung des Fühlers im Lüftungskanal
ab.
Genaue Messungen sind nur möglich, wenn der Luftgeschwindigkeits-Fühler an einer Stelle mit laminarer (nicht turbulenter) Strömung
positioniert wird. Die nötige Länge der Beruhigungsstrecke nach einer Störung ist eine Funktion des Rohrdurchmessers D. Bei einem
rechteckigen Kanal a x b gilt:
<6D
<6D
<6D
InformatIonen
E+E Elektronik Ges.m.b.H.
Langwiesen 7 • A-4209 Engerwitzdorf
Tel: +43 7235 605-0 • Fax: +43 7235 605-8
info@epluse.com • www.epluse.com
LG Linz Fn 165761 t • UID-Nr. ATU44043101
Place of Jurisdiction: A-4020 Linz • DVR0962759
>6D
>3D
+
>6D
>3D
+43 7235 605 0 / info@epluse.com
Fühler in der Mitte des Kanals montieren.
Optimal ist eine Position nach einem Filter.
Bitte ausreichenden Abstand beachten.
Fühler vor Diffusor, an einem Ort mit hoher
Strömungsgeschwindigkeit positionieren.
Den Fühler an einer Stelle mit laminarer
(nicht turbulenter) Strömung positionieren.
Turbulente Strömungen entstehen nach
Rohrkrümmungen, Abzweigungen,
hinter Klappen, Ventilatoren,
Lufterwärmer, Luftkühler, Filter oder
Querschnittsveränderungen.
BA_EE671_d // v2.2 // Technische Änderungen vorbehalten
