INBETRIEBNAHME
2-14
[Anbringen]

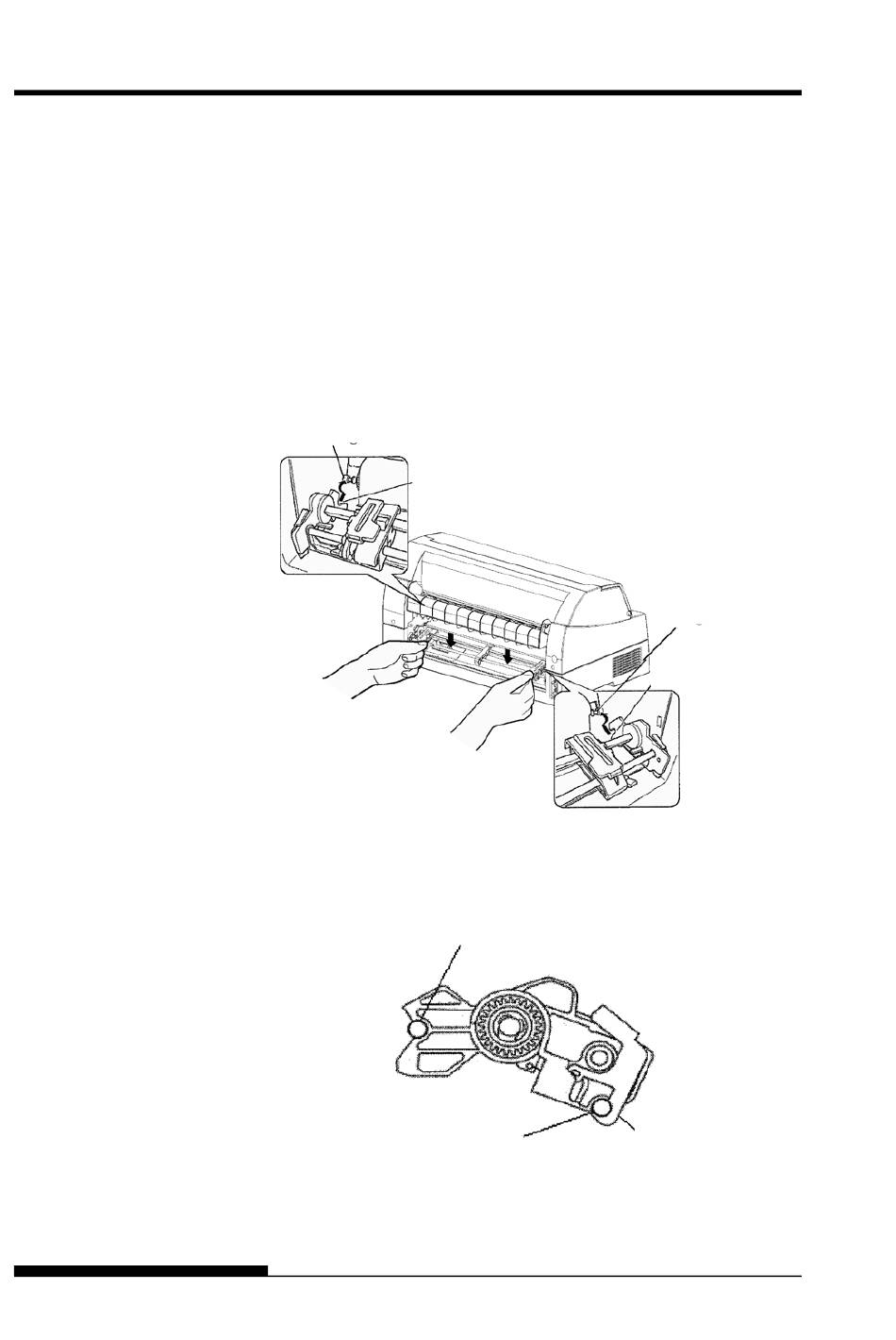

1) Richten Sie die U-förmigen Aussparungen zu beiden Seiten der
Traktoreinheit auf die Montierstifte innerhalb des Druckers aus.
(Richten Sie dabei die Kante der Traktoreinheit zunächst auf die
Aussparung im Montierstift auf der linken Seite aus. Der
Montierstift auf der rechten Seite hat keine solche Aussparung.)
2) Schieben und heben Sie die Ihnen zugewandte Stange der
Traktoreinheit, bis sie hörbar in der korrekten Position einrastet.
(Achten Sie darauf, daß Sie dabei die Arretierungshebel nicht
gedrückt halten.)
Führungsstift
U-förmige Aussparung
3) Achten Sie nun darauf, daß die Haken zu beiden Seiten der
Traktoreinheit sicher am Montierstift 2 anliegen, wie in der
folgenden Abbildung dargestellt
Führungsstift 2
Führungsstift 1
Führungsstift
U-förmige Aussparung
Haken
