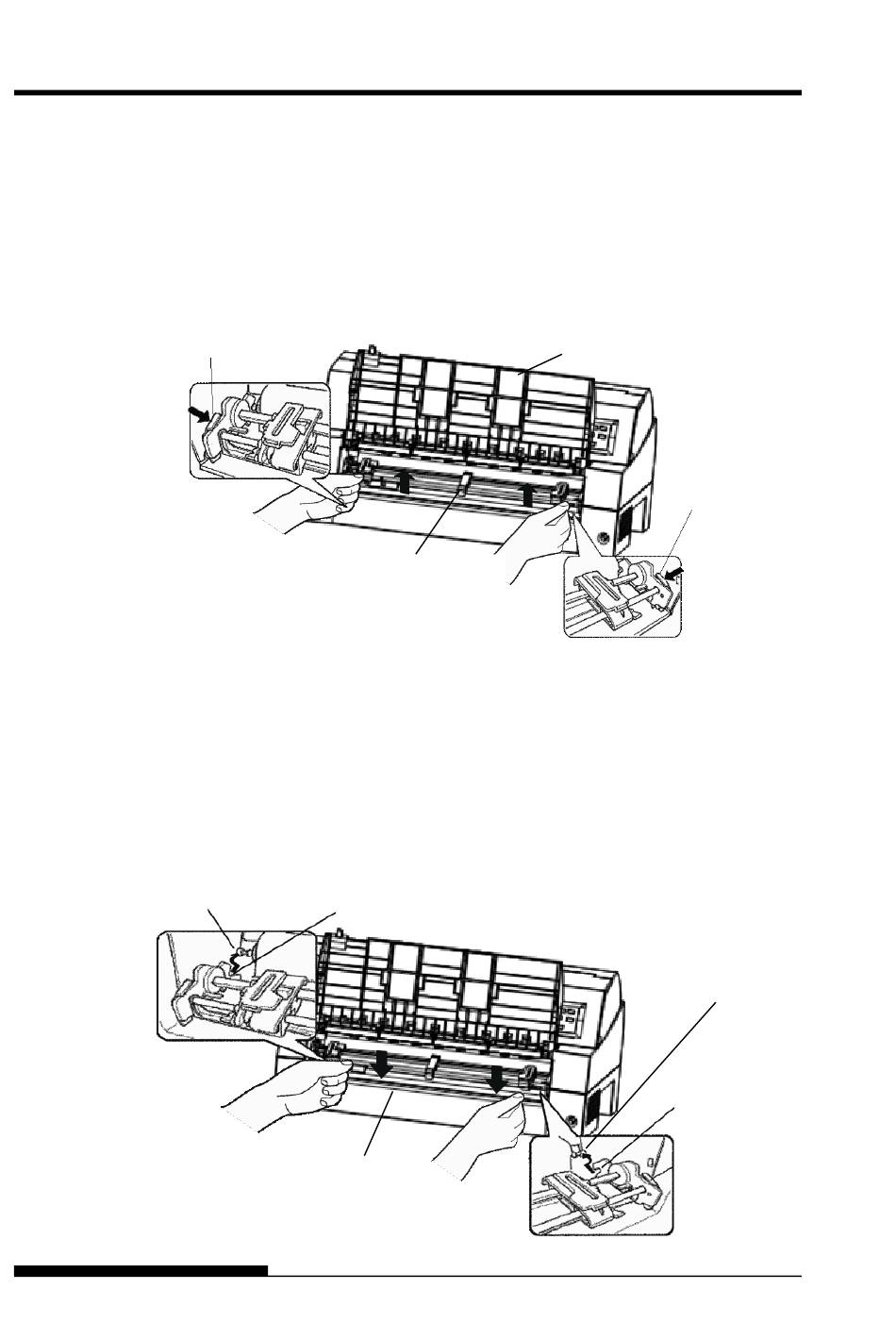

Abnehmen der Traktoreinheit

Wenn die Traktoreinheit vorne angebracht ist
[Abnehmen]
Heben Sie die Schallschutzabdeckung.
Arretierungshebel im Rahmen an beiden Seiten der Traktoreinheit,
heben Sie die Traktoreinheit hoch, und nehmen Sie sie heraus.
Walzen-Einheit
[Anbringen]
1) Richten Sie die U-förmigen Aussparungen zu beiden Seiten der
Traktoreinheit auf die Montierstifte innerhalb des Druckers aus.
(Richten Sie dabei die Kante der Traktoreinheit zunächst auf die
Aussparung im Montierstift auf der linken Seite aus. Der
Montierstift auf der rechten Seite hat keine solche Aussparung.)
2) Schieben und heben Sie die Ihnen zugewandte Stange der
Traktoreinheit, bis sie hörbar in der korrekten Position einrastet.
(Achten Sie darauf, daß Sie dabei die Arretierungshebel nicht
gedrückt halten.)
U-förmiger Steckplatz
Walzen-Einheit
Drücken Sie die
Papiertisch
Arretierhebel
Führungsstift
U-förmiger
Steckplatz
