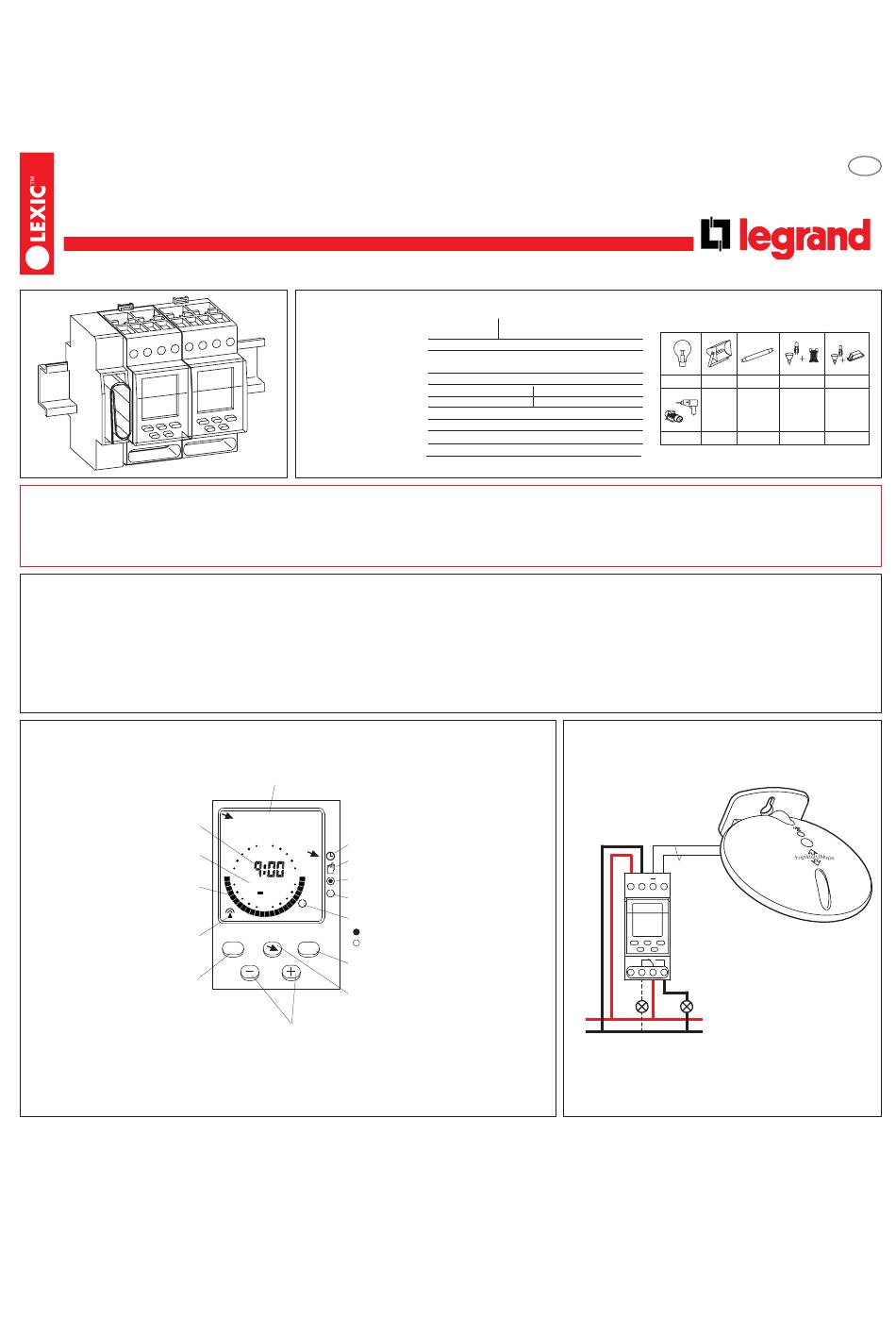

Programmatore orario radio
Rex2000 D21 Master
037 26
NT 29 07 10 01
Master
Precauzioni di utilizzo
• L'affidabilità del funzionamento e della sicurezza elettrica non sono garantiti se non quando il prodotto è stato installato nelle specifiche condizioni (montaggio in quadro di distribuzione) e con la
totalità degli accessori che sono previsti.
• La posa e il montaggio di questo prodotto deve essere effettuato da personale specializzato.
• L'accesso all'interno del prodotto causa la decadenza di qualsiasi garanzia.
Funzionamento
Rex2000 D21 Master è un interruttore orario digitale a programma settimanale con indicazioni su schermo a settori analogici destinato al montaggio nei quadri di distribuzione.
Il programmatore orario è dotato di un trasmettitore a raggi infrarossi che consente di mantenere sincronizzati uno o più programmatori slave. Ogni ora il master e il o gli slave si compensano. Per
non interrompere la trasmissione dei raggi infrarossi, l'alloggiamento dei dispositivi non deve essere ricoperto. Il master e il o gli slave devono essere montati gli uni di fianco agli altri. Il programmato-
re master deve essere montato sempre a sinistra dei programmatori slave. Il segnale orario può essere ricevuto tramite una antenna radio esterna art. 04570. 2-3 minuti dopo l'impostazione dell'ora o
dopo la ricezione del segnale orario via radio, i programmatori slave vengono aggiornati. E' possibile memorizzare sino a 8 programmi giornalieri. Un programma è composto di un orario di apertura
del circuito e da uno di chiusura. Se, nel corso della programmazione, non viene premuto nessun tasto per 60 secondi. l'interruttore orario si riposiziona automaticamente nella posizione iniziale. I
programmi possono essere copiati su più giorni differenti. la durata minima di una commutazione è di 1 minuto. Gli orari memorizzati sono protetti illimitatamente, ma possono essere cancellati in un
qualsiasi momento. I programmi memorizzati sono visualizzati sullo schermo con settori di passo 30 minuti. L'ora e i giorni della settimana corrispondenti sono visualizzati sotto forma digitale.
Descrizione
Ora attuale o orario programmato
Clr = Cancella orari programmati
Copy = Copia orari programmati
Giorno attuale o
giorno programmato
Visualizzazione sullo schermo a settori
del programma memorizzato,
1 settore = 30 minuti
Controllo della ricezione
del segnale orario
Tasto MENU,
attiva il menu di programmazione o
interrompe una operazione
permettono di modificare i valori da regolare

Caratteristiche tecniche

Alimentazione:
Consumo:
Contatto in uscita:
Fluorescente compensato parallelo: 60VA max. 7µF
Precisione dell'orologio:
Capacità dei morsetti:
Programmi memorizzabili: 56
Riserva di carica:
Temperatura di stoccaggio:
Temperatura di utilizzo:
Lunghezza della linea:
Slave
Menu
SET TIME CHECK... ON
PROG NEW...OFF
Simbolo "Funzionamento automatico"
24
Simbolo "Anticipo della commutazione"
18
6
Simbolo "MARCIA forzata continua"
1234567
Simbolo "ARRESTO forzato continuo"
12
Stato di commutazione del contatto in uscita
= Circuito chiuso
= Circuito aperto
MENU OK
Tasto OK,
conferma la memorizzazione
Tasto freccia,
sposta la freccia
Tasti + e -,
037 26
230V 50/60Hz 120V 50/60Hz
ca. 1,6W
in commutazione 16A 250V~µ cos ϕ = 1
comando radio
conduttori rigidi cavi flessibili
2 2
1,5 a 4 mm 1,5 a 2,5mm
10 minuti
da -20°C fino +60°C
da -20°C fino +55°C
max 30 m
Collegamento
L
N
Instruzioni d'impiego
1200W 1200W 2300W 1800W
1800W
250V~
+
Antenna Art. 047 50
(non inclusa nell'art.
03729)
I
®
1800W
