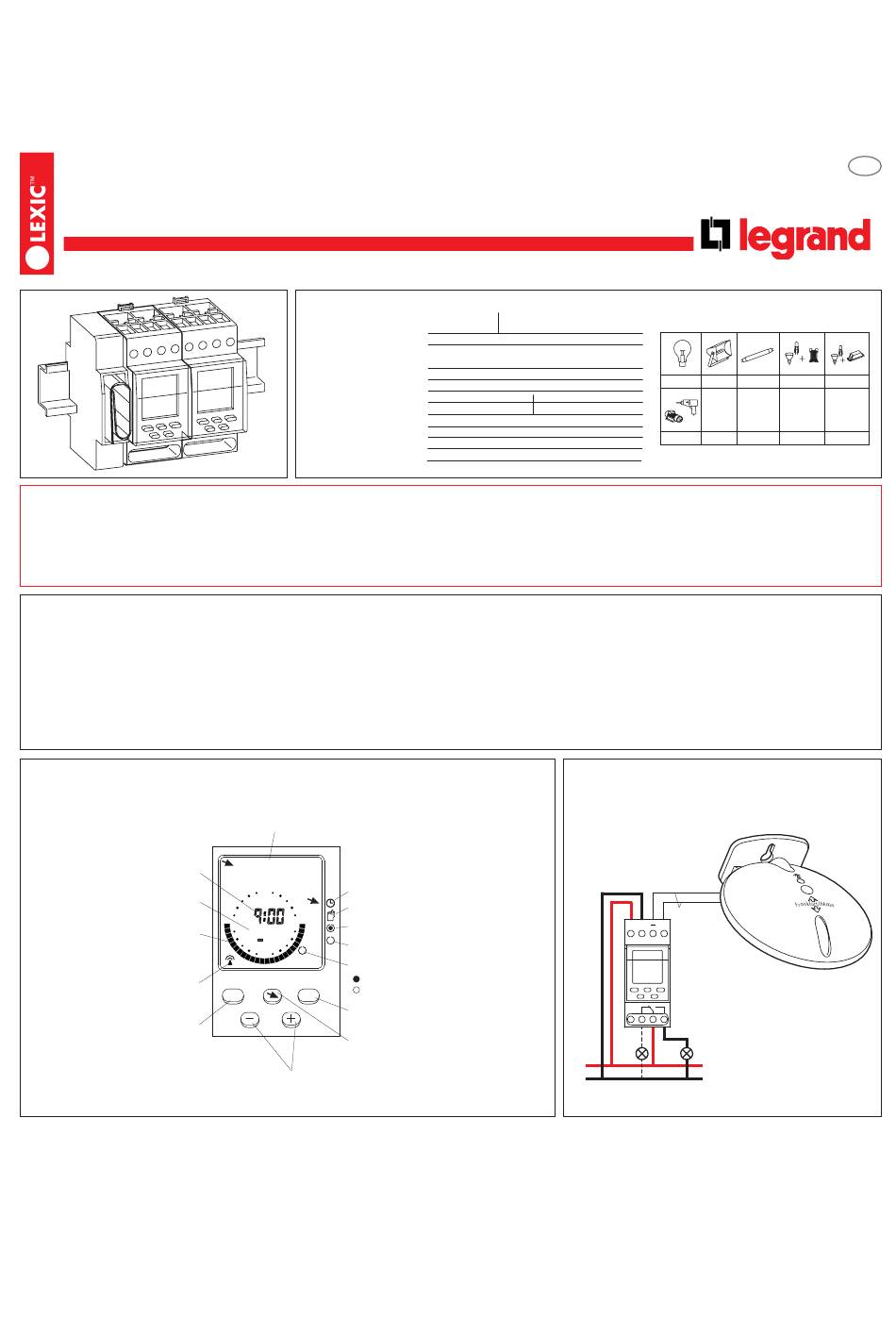

Interrupteur horaire radio
Rex2000 D21 Master
037 26
NT 29 07 10 01
Master
Précautions d'emploi
• La fiabilité de fonctionnement et la sécurité électrique ne sont garanties que si le produit a été installé dans les conditions qui lui ont été spécifiées
(montage sur tableau de distribution) et avec l'ensemble des accessoires qui lui sont associés.
• La pose et le montage de ce produit doivent être assurés par une main d'oeuvre spécialisée.
• Si l'interrupteur horaire est installé à côté d'appareils produisant de la chaleur et s'il s'ensuit de ce fait pour l'interrupteur une température ambiente supérieure à 55°C, il faut prévoir un espace libre
entre les appareils qui produisent cette chaleur et le côté gauche de l'interrupteur.(
Fonctionnement
Rex2000 D21 Master est un interrupteur numérique à programme hebdomadaire avec affichage sur cadran composé de segments, pour l'installation de distributeur. L'interrupteur est équipé d'un
capteur de rayons infrarouges avec lequel le interrupteur(s)-esclave est gardé isochrome. A chaque heure pleine l'interrupteur-maître et l'interrupteur(s)-esclave s'égalisent. Pour ne pas interrompre
la transmission des rayons infrarouges le boîtier ne doit pas être laminé. Les interrupteur-maître et esclave(s) doivent être installées directement l'un à côté de l'autre. Il faut toujours monter l'interup-
teur-maître à gauche de l'interrupteur- esclave. Le signal horaire radio peut être par une antenne fixée externement, référence 047 50 (commande séparément). L'interrupteur-esclave est actualisé
environ 2 à 3 minutes après le réglge de l'heure ou après la réception du signal horaire radio. On peut saisir jusqu'à 8 programmes par journellement. Un programme comprend un temps de mise en
circuit et un temps de mise hors circuit. Si aucune touche n'est actionnée durant 60 secondes pendant la programmation, l'interrupteur est remis à la position de départ. Les programmes peuvent être
copiés pour être affectés à des jour différents. Le temps de marche le plus court s'élève à une minute. Les horaires sont protégés de manière illimitée mais peuvent être modifiés à tout moment. Les
programmes saisis sont visualisés sur un cadran composé de segments représentant 30 minutes chacun. L'heure et les jours de la semaine correspondants sont affichés numériquement.
Description
Heure actuelle ou horaire programmé
Clr = Effacer des horaires programmés
Copy = Copier des horaires programmés
Jours actuels de la semaine ou
jours programmés
Affichage par segments
du programme saisi,
1 segment = 30 minutes
Contrôle de réception du signal horaire
Touche MENU, active le menu ou
interrompe un processus
permettent de modifier les valeurs à régler
Caractéristiques techniques
Alimentation:
Consommation:
Contact de sortie:
Fluo compensé parallèle:
Commutation minimum:
Précision de l'horloge:
Capacité des bornes:
Capacité maximum:
Réserve de marche:
Température de stockage: -20°C à +60°C
Température d'utilisation:
Slave
Longueur de la conduite d'antenne: max 30 m
Menu
SET TIME CHECK... ON
PROG NEW...OFF
Symbole de "Fonctionnement automatique"
24
Symbole de "Anticipation de la commutation"
18 6
Symbole de "MARCHE permanente"
1234567
Symbole de "ARRET permanent"
12
Etat de commutation de la sortie
En circuit
Hors circuit
MENU OK
Touche OK, valide la saisie
Touche flèche,
déplace la flèche
Touches – et +,
03726
230V 50/60Hz 120V 50/60Hz
env. 1,6W
1 contact inverseur 16A 250V~µ cos ϕ = 1
60VA max. 7µF
1 minute
Commande par radio
conducteurs rigides
2
1,5 à 4 mm
56 programmes
10 minutes
-20°C à +55°C
⁄
1 module: réf 044 40 - 1 module: réf 044 41).
2
1200W 1200W
fils souples
2
1,5 à 2,5mm
1800W
Raccordement
250V~
+
L
N
F
Mode d'emploi
®
2300W 1800W 1800W
Antenne Ref. 047 50
commander séparément
