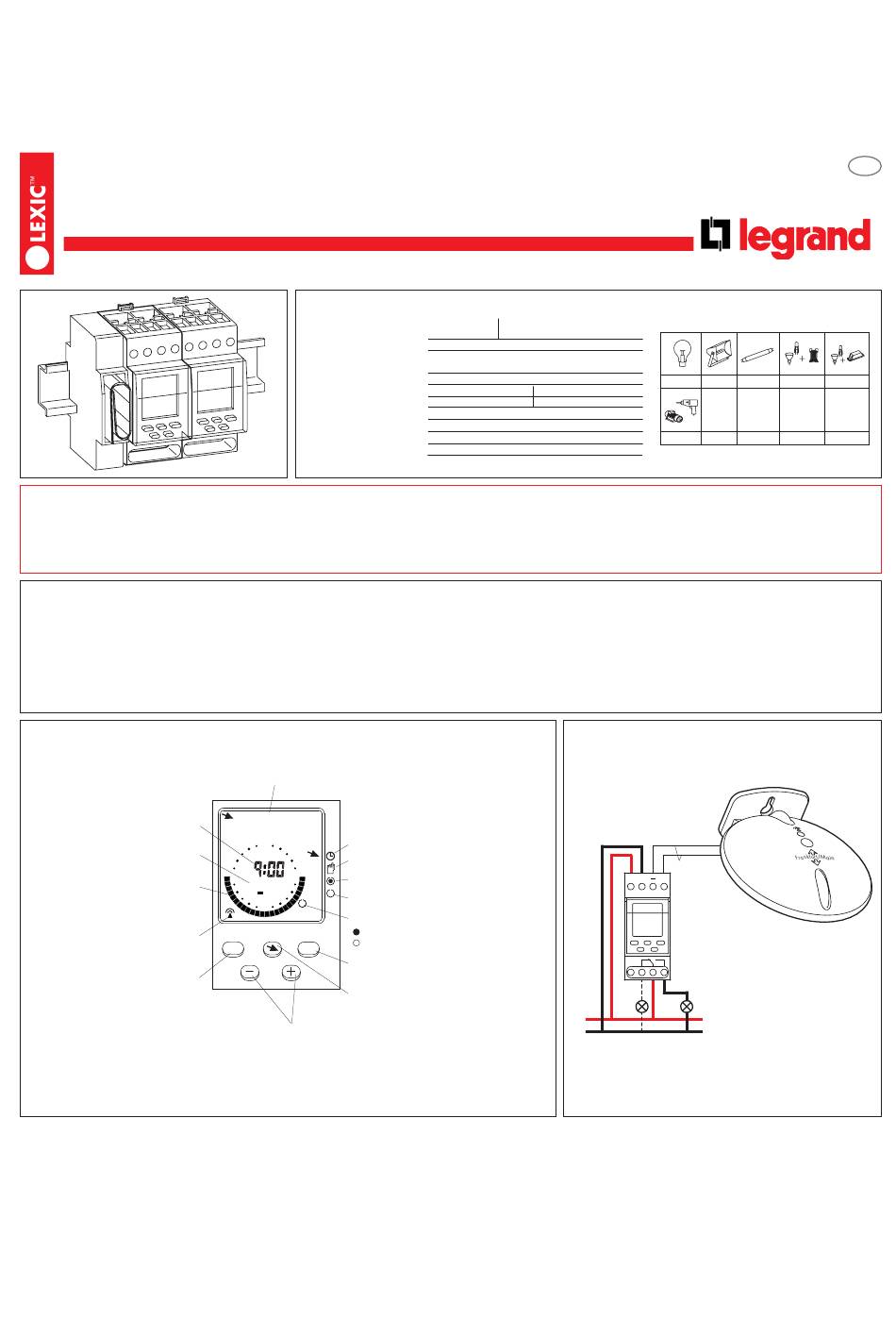

Modo De Empleo - LEGRAND LEXIC REX2000 D21 Master Bedienungsanleitung

Interruptor horario radiocontrolado
Rex2000 D21 Maestro
037 26
NT 29 07 10 01
Maestro
Consejos de seguridad
• La instalación y el montaje de este producto deben ser realizados por personal calificado.
• La seguridad eléctrica sólo pueden ser garantizada si el producto ha sido instalado en las condiciones especificadas (montaje en cuadro de distribución) con todos los accesorios suministrados.
• Cualquier alteración al producto anula toda responsabilidad sobre posibles reclamos.
• Si el interruptor se monta junto a productos que emitan calor y la temperatura en el entorno del interruptor es superior a 55 °C, se debe dejar un espacio vacío entre los productos que emiten
calor y el lado izquierdo del interruptor (por ejemplo,
Funcionamiento
El Rex2000 D21 Maestro es un interruptor semanal digital, con una pantalla mostrando una corona dividida en segmentos para uso en cuadros de distribución. El interruptor está equipado con un
transmisor infrarojo que permite mantener los interruptores esclavos a la misma hora. Cada hora se igualan los relojes maestro y esclavos. Para evitar la interrupción de la transmisión de infrarojo, la
carcaza no debe ser pegada. Los relojes maestro y esclavos deben ser instalados lado a lado. El interruptor maestro debe ser montado siempre a la izquierda de (de los) interruptore(es) esclavo(s).
La señal horario puede recibirse mediante una antena de radio externa, ref. 047 50 (so ordena por separado). De 2 a 3 minutos tras el ajuste de la hora o tras la recepción señal horaria, se ajustan
los interruptores esclavos. Se pueden programar hasta 8 ciclos por día. Un ciclo se compone de una hora de conexión (encendido) y una hora de desconexión (apagado). Si durante la programación
no se pulsa ningún botón durante 60 segundos, el interruptor vuelve a su posición inicial. Los programas pueden copiarse a diferentes días. El lapso mínimo de conexión es de 1 minuto. Los horarios
programados quedan grabados sin límite de tiempo, pero pueden ser modificados en cualquier momento. Los programas almacenados se muestran en la corona en pantalle, donde cada segmento
representa 30 minutos. Indicación digital de la hora y los días de la semana.
Descripción
Hora actual u horario programado
Clr = Borrar horarios programados
Copy = Copiar horarios programados
Días de la semana o
días programados
Segmentos de visualización del
programa introducido
1 segmento = 30 minutos
Control de recepción de la señal horaria
Tecla MENÚ,
activa el menú o interrumpe un proceso
permiten modificar los valores a ajustar
Technical data
Alimentación:
Consumo:
Contacto de salida:
Flujo de compensación paralelo: 60VA max. 7µF
Precisión de reloj:
Diámetro de contactos:
Programas:
Reserva da cuerda:
Temperatura de almacenamiento: -20°C a +60°C
Temperatura de trabajo:
Longitud de la línea de antena: 30 m Máximo
Esclavo
1 ⁄ módulo vacío, ref. 044 40 o 1 módulo vacío ref. 044 41).
2
Menú
SET TIME CHECK... ON
PROG NEW...OFF
Símbolo de "Funcionamiento automático"
24
Símbolo de "Adelanto de la conmutación"
18
6
Símbolo de "MARCHA permanente"
1234567
Símbolo de "PARO permanente"
12
Estado de conmutación de la salida
= Conectada
= Desconectada
MENU OK
Tecla OK,
confirma la entrada de datos
Tecla flecha,
desplaza la flecha
Teclas (-) y (+),
037 26
230V 50/60Hz 120V 50/60Hz
aprox. 1,6 W
contacto inverso 16A 250V~µ cos ϕ = 1
Control por radio
conductores rígidos cables flexibles
2
1,5 a 4 mm 1,5 a 2,5 mm
56
10 minutos
-20°C a +55°C
Conexión
L
N
1200W 1200W 2300W
2
1800W
250V~
+
Antena Ref. 047 50
(Ordenar separatamente)
E

Modo de empleo

®
1800W 1800W
