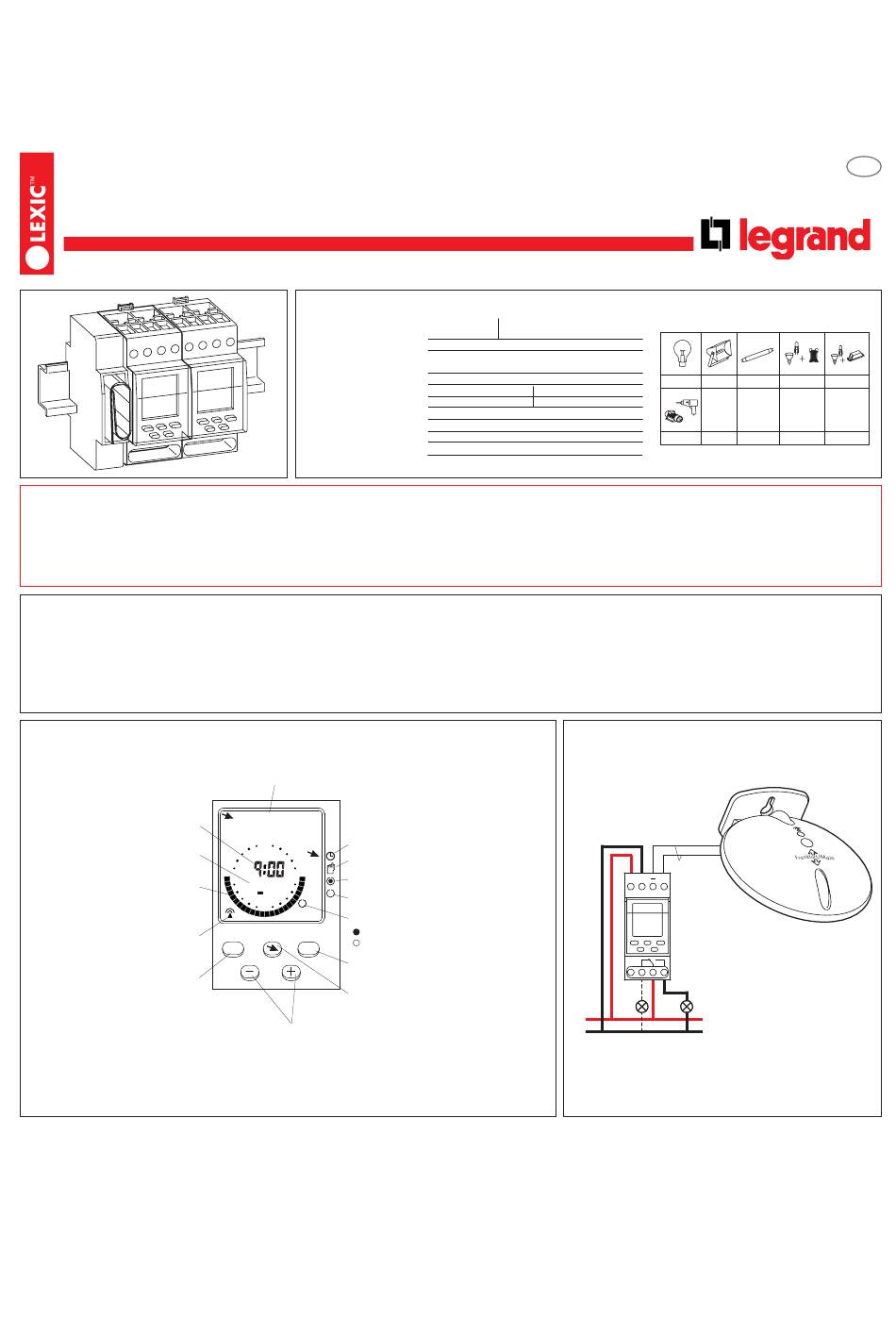

Radiokontrolleret kontaktur
Rex2000 D21 Master
037 26
NT 29 07 10 01
Master
Sikkerhedsforeskrifter
• Installering af disse produkter bør kun udføres af en autoriseret installatør.
• Den driftsmmæssige og elektriske sikkerhed garanteres kun. hvis produktet er installeret med det korrekte tilbehør og som foreskrevet i installationsvejledningen.
• Enhver indgriben i produktet medfører bortfald af garantien.
• Hvis kontakturet er monteret nærheden af udstyr, hvor varmeudviklingen overstiger 55 °C bør der være et mellemrum mellem kontakturet og udstyret (f. eks.
eller 1-mellemsrumsmodul, ref. nr. 044 41).
Funktioner
Rex2000 D21 Master er et digitalt kontaktur med ugeprogram udstyret med et rundt segmentopdelt display til brug for DIN-skinne montering. Kontakturet er udstyret med en infrarotsender, som giver
Slaveuret samme tid. Hver hele time ligestiller sig Master- og Slaveuret. Urerne må ikke klistres til hinanden, det vil medføre at infrarottransmissionen ikke vil funktionere. Master- og Slaveuret (ne)
skal være installeret ved siden af hinanden. Masteruret skal altid installeres til venstre for Slaveuret. Ved hjælp af en udvendig antenne, ref. nr. 047 50 (skal ekstra bestilles), er det muligt at modtage
radiosignalet. Efter at tiden er blevet instillet eller radiosignalet er modtaget vil efter circa 2 til 3 minutter Slaveuret blive à jourført. Indtil 8 programbilleder kann pr. dag indstilles. Et programbillede
svare til en til- og frakoblingstid. Mulighed for indstilling af 8 programbilleder. Hvis ikke én af tasterne under programeringen holdes nede i mere end 60 sek. vil kontakturet vende tilbage til udgangs-
stillingen. Kopifunktionen gør det muligt at kopiere programmer til andre dage. Minimum koblingstid 1 minut. Koblingstiderne er beskyttede, men kann til en hver tid overskrives af andre programmer.
De programmerede programmer vises med et segment af minimum 30 minutters varighed. tiden og ugedagen vises digitalt.
Præsentation
Aktuel tid, omskiftetid
Clr = slet omskiftetider
Copy = Kopi : Kopier omskiftetider
Aktuel ugedag
eller programdag
Fremvisning på display af
det eksisterende program
1 segment= 30 minutter
Modtagelse af tidskode
Menu knappen
aktiverer menuen eller
afbryder processen

Tekniske data

Forsyningsspaending:
Forbruk:
Kontaktudgang:
Parallel kompensering:
Nøjagtighed:
Klemmekapacitet:
Trad tvaersnit:
Programbilleder:
Funktionsreserve:
Lagertemperatur:
Driftstemperatur:
Slave
Menu
SET TIME CHECK... ON
PROG NEW...OFF
symbol for "automatisk betjening"
24
symbol for "manuel styring"
18
6
symbol for "kontinuerlig ON"
1234567
symbol for "kontinuerlig OFF"
12
Kontakttilstand
ON
OFF
MENU OK
Knappen OK
bekræfter input
Knappen ændrer lysglimtet
Knappen minus/plus
ændrer værdierne
037 28, 037 29
230V 50/60Hz 120V 50/60Hz
~ 1,6W
skiftekontakt 16A 250V~µ cos ϕ = 1
60VA max. 7µF
Radiokontrolleret
Enkel tråd Flere tråde
2 2
1,5 - 4 mm 1,5 - 2,5 mm
56
10 minutter
-20°C til +60°C
-20°C til +55°C
Tilslutning
L
N
Brugsvejledning
1200W 1200W 2300W 1800W
1800W
1 ⁄ -mellemrumsmodul, ref. nr. 044 40
2
250V~
+
Antenne ref. no. 047 50
(skal ekstra bestilles)
DK
®
1800W
