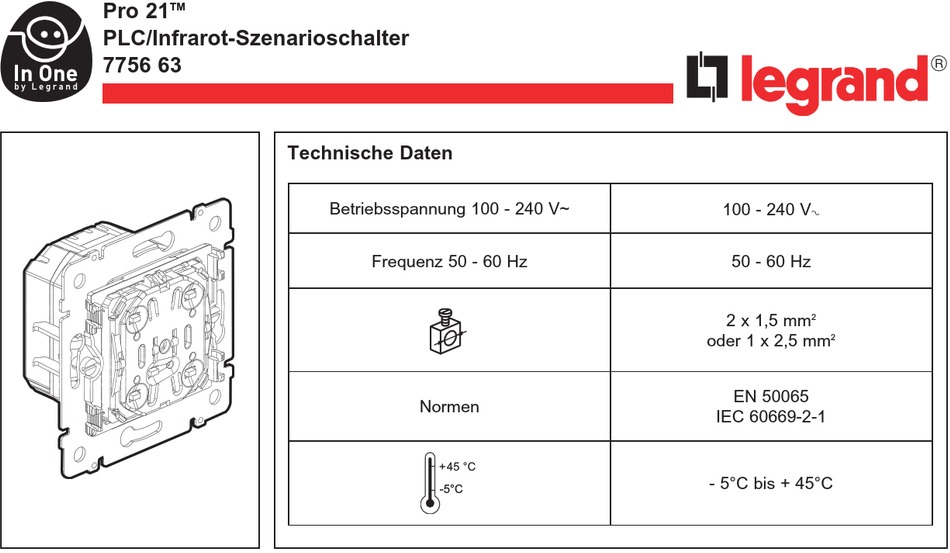

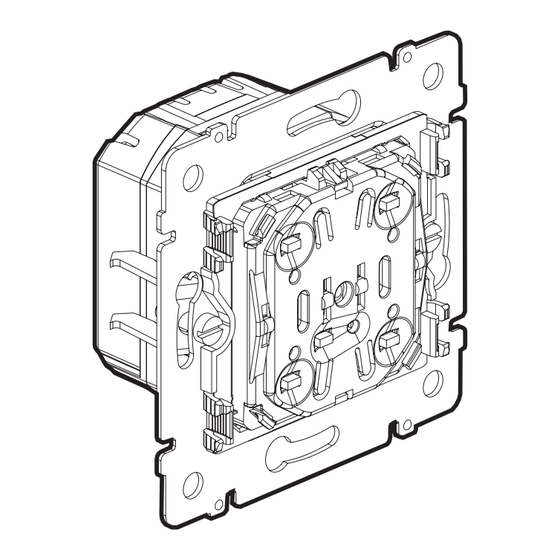

- Seite 1 Pro 21 PLC/Infrarot-Szenarioschalter 7756 63 Technische Daten Betriebsspannung 100 - 240 V~ 100 - 240 VA Frequenz 50 - 60 Hz 50 - 60 Hz 2 x 1,5 mm oder 1 x 2,5 mm EN 50065 Normen IEC 60669-2-1 + 45° C - 5°...
-
Seite 2: Technische Daten
Technische Daten L � 50 mm L = 40 mm L < 40 mm... -
Seite 3: Verdrahtung
Schlages oder Brandes. Vor der Installation die Bedienungsanleitung lesen, den produktspezifischen Montageort beachten.Das Gerät nicht öffnen. Alle Produkte von Legrand dürfen auss- chließlich von durch Legrand geschultem und anerkanntem Personal geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlös- chen alle Haftungs-, Ersatz- und Gewährleistungsansprüche. -
Seite 4: Beschreibung
Beschreibung Werkseinstellung Bei erstmaliger Inbetriebnahme wird Status-Leuchtdioden: durch Drücken der Tasten 1, 2, 3 oder Beim Drücken einer Taste blinkt diese 4 kein Gerät der „In One by Legrand“ für 10 Sekunden. Installation angesteuert. Bedientasten Bedientasten LEARN-Leuchtdiode LEARN-Taste... -
Seite 5: Funktionsweise
Funktionsweise Beispiel für die Erstellung eines Szenarios Steuerung der Abschaltung eines Einzelfernschalters und Einschaltung eines Dimmers mit gewünschter Beleuchtungsstärke über die Taste 1 eines Szenarioschalters. Sender Empfänger A Empfänger B Szenarioschalter Fernschalter 2500W Dimmerschalter 300W z.B.: 7756 63 z.B.: 7756 48 z.B.: 7756 49... - Seite 6 Funktionsweise LEARN- LEARN- Sender Empfänger Leuchtdiode Leuchtdiode � Das Szenario öffnen. � Den Fernschalter 2500W hinzufügen. � �...
- Seite 7 Funktionsweise LEARN- LEARN- Sender Empfänger Leuchtdiode Leuchtdiode Den Dimmerschalter hinzufügen. � < 0,4s � Die gewünschte Beleuchtungsstärke einstellen. > 0,4s � Und / Oder Um mehrere Empfänger hinzuzufügen, für jeden Empfänger die Vorgänge wiederholen. Das Szenario speichern �...
- Seite 8 Funktionsweise Beispiel: Änderung des oben genannten Szenarios durch Hinzufügung zum Szenario der Schließung eines Rollladens. Sender Empfänger A Empfänger B Szenarioschalter Fernschalter 2500W - z.B.: 7756 48 Dimmerschalter 300W - z.B.: 7756 49 z.B.: 7756 63 Empfänger C Rollladeneinzelschalter z.B.: 7756 23...
- Seite 9 Funktionsweise LEARN- LEARN- Leuchtdiode LEARN- Leuchtdiode Sender Empfänger Rollladen Leuchtdiode Empfänger A Empfänger C und B � Das Szenario öffnen. � Alle Geräte des bestehenden bestehende Szenarios blinken. Szenario aufrufen. Den Rollladen hinzufügen. � �...
-
Seite 10: Zeichenerklärung
Funktionsweise LEARN- LEARN- Leuchtdiode LEARN- Leuchtdiode Sender Empfänger Rollladen Leuchtdiode Empfänger Empfänger C A und B Das Szenario speichern. � Löschen der Szenarien des Senders 10 s Rücksetzung des Geräts auf die Werkseinstellung Zeichenerklärung Die Leuchtdiode Die Leuchtdiode blinkt Die Leuchtdiode blinkt Die Leuchtdiode schnell. - Seite 11 Funktionsweise Fehler Ursache Fehlerbehebung Die Learn-Leuchtdiode leuchtet für 5 Der Einlernvorgang kann nicht dur- Kompatible Geräte installieren. Sekunden auf. chgeführt werden. Die Learn-Leuchtdiode leuchtet für 10 Die Anzahl der gespeicherten Sender Nicht benutzte Szenarien löschen. Sekunden auf. ist größer als 32. Beim Einlernen blinkt die Learn- Bei Nichtbetätigung wird der Den Einlernvorgang neu beginnen.
