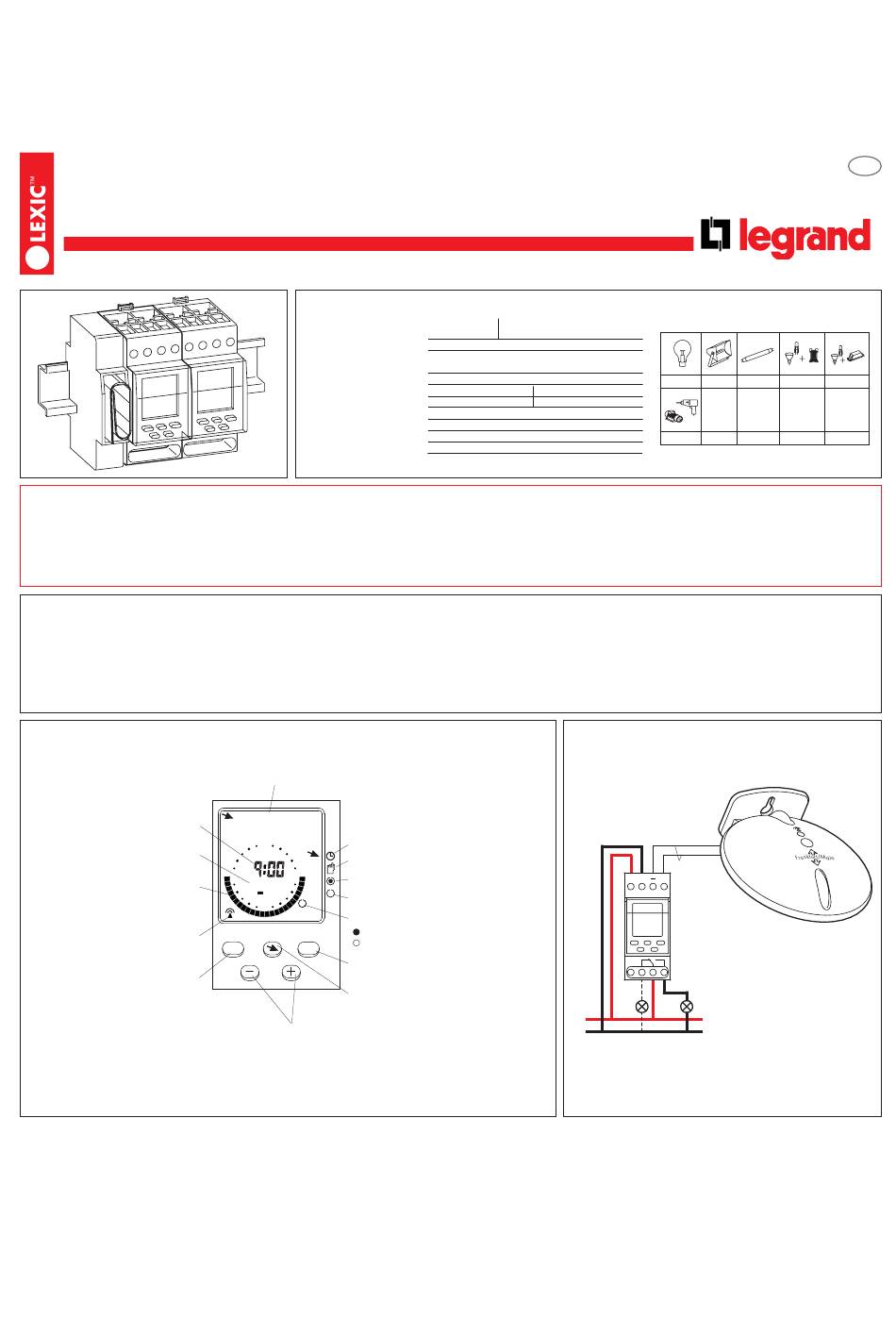

Interruptor horário radio
Rex2000 D21 Master
037 26
NT 29 07 10 01
Master
Conselhos de segurança
• A colocação e montagem deste produto deve ser assegurada por mão de obra especializada.
• A fiabilidade de funcionamento e a segurança eléctrica não serão garantidas se o produto não for instalado nas condições especificadas (montagem em quadro de distribuição) e com todos os
acessórios que lhe estáo associados.
• Com a intervenção no produto acabam todos os direitos de garantia.
• Se o interruptor horário estiver instalado ao lado de outros aparelhos que possam gerar uma elevação de temperatura superior a 55 °C, deve-se prever um espaço entre o interruptor horário a
esses aparelhos. Pode-se utilizar para o efeito o elemento de espaçamento (
Funcionamento
Rex2000 D21 Master é um interruptor horário digital de programação semanal com afixção sobre um quandrante segmentado e destinado a ser instalado num quadro de distribuição. O interruptor
horário está equipado com uma estação de infravermelho com qual interruptor horário Slave ao mesmo tempo está ligado. Para não interromper a transmição infravermelha não pode ser a caixa
colada. Os horários Master e Slave têm que ser instalados directamente ao lado um do outro. O Master tem que ser montado sempre à esquerda do Slave. O sinal horário pode ser recebido por
intermédio de uma antena rádio externa ref. 047 50 (encomendar separado). Entre 2 a 3 minutos depois de acertar o relógio actualiza-se o horário Slave. Capacidade de registo de 8 programas por
dia. Um programa é composto de um horário de abertura e um de fecho do circuito. Se nenhuma tecla é accionada durante 60 segundos no decurso da programação, o interruptor horário retorna à
sua posição inicial. Os programas podem ser copiados para diferentes dias. A duração mínima de comutação é 1 minuto. Os horários programados são salvaguardados de forma ilimitada, podendo
contudo, em qualquer momento, e quando se pretender, serem apagados. Os programas registados são representados sobre o quadrante segmentado por uma banda negra que corresponde a 30
minutos. A hora e os dias da semana são indicados por afixação digital.
Descrição
Hora ou horário programado
Clr = Apagar os horários programados
Copy = Copiar os horários programados
Dias da semana ou
dias programados
Afixação sobre quandrante segmentado
do programa registado
1 segmento = 30 minutos
Controlo de recepção do sinal horário
Tecla MENU, activa o menu
ou interrompe um processo
permitem modificar os valores a registar
Características técnicas
Alimentação:
Consumo:
Contacto de saída:
Fluo compensada paralelo: 60VA máx. 7µF
Pecisão do relógio:
Capacidade dos bornes:
Capacidade:
Reserva de marcha:
Temperatura de armazenagem: -20°C a +60°C
Temperatura de utilização: -20°C a +55°C
Comprimento da linha da antenna: max 30 m
Slave
1 ⁄
2
Menu
SET TIME CHECK... ON
PROG NEW...OFF
Símbolo de "Funcionamento automático"
24
Símbolo de "Antecipação da comutação
18
6
Símbolo de "MARCHA permanente"
1234567
Símbolo de PARAGEM permanente"
12
Estado da comutação da saída
= Ligado
= Desligado
MENU OK
Tecla OK,
valida o registo
Tecla SETA,
move a seta
Teclas + e -,
037 26
230V 50/60Hz 120V 50/60Hz
1,6 W
contacto inversor 16A 250V~µ cos ϕ = 1
comando por rádio
condutores rígidos
2
1,5 a 4 mm
56
10 minutos
módulo ref. 044 40).
1200W 1200W
condutores flexiveis
2
1,5 a 2,5 mm
1800W
Ligação
250V~
+
L
N
P

Modo de emprego

®
2300W 1800W 1800W
Antena Ref. 047 50
encomendar separado
