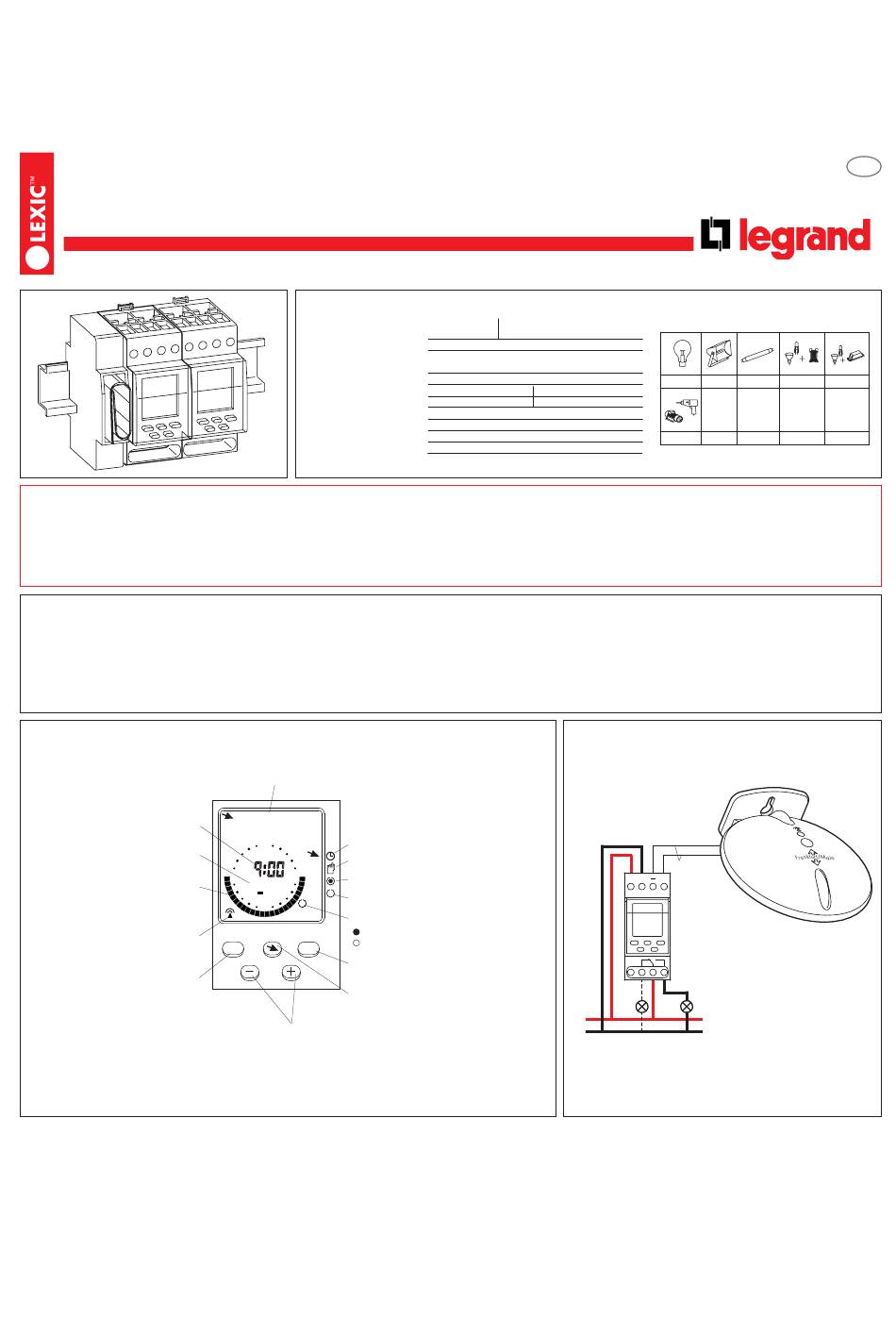

Atoomschakelklok
Rex2000 D21 Master
037 26
NT 29 07 10 01
Master
Veiligheid en installatie aanwijzingen
• Het inbouwen en installeren van dit produkt mag alleen uitgevoerd worden door een erkend vakman.
• Indien het produkt volgens de installatie richtlijnen en met alle toebehoren wordt ingebouwd is de veiligheid gewaarborgd.
• Bij elke wijziging aan het produkt vervalt iedere aansprakelijkheid.
• Indien de tijdschakelklok naast andere apparatuur is gemonteerd, welke uitstralingswarmte ervoor zorgt dat de omgevingstemperatuur
hoger ligt dan 55°C, dient er tussen deze apparatuur en de tijdschakelklok een ledige rulmte te zijn
(bv 1 ⁄ ledige module, ref.nr. 044 40 of 1 ledige module ref.nr. 044 41).
2
Funktie omschrijving
De Rex2000 D21 Master is een digitale weekklok met een digitale ruiteraanduiding bedooeld voor DIN-Rail montage in een behuizing. De schakelklok is uitgevoerd met een infraroodzender, waar-
mee de Slaveklok(-ken) synchroon gehouden worden. Ieder uur worden de Master- en Slaveklokken vergeleken. Om de infraroodverbinding niet te onderbreken mag het huis niet beplakt worden.
Master- en Slaveklokken moeten naast elkaar geinstalleerd worden. De Masterklok altijd links van de Slaveklokken monteren. Via een externe antenne met het referentienummer 047 50 (apart
bestellen) wordt het signaal met de exacte tijd radiografisch ontvangen.Circa 2 tot 3 minuten na het instellen van de tijd of na ontvangst van het radiografische tijdsignaal wordt de Slaveklok geaktuali-
seerd. Er kan per dag 8 keer geschakeld worden. Een schakeling bevat een inschakeltijd en een uitschakeltijd. Indien tijdens het programmeren 60 seconden geen knop wordt bediend, vervalt de tijd-
schakelklok in zijn oude programma. De schakeltijden kunnen naar andere dagen gekopieerd worden. De kortste schakeltijd bedraagt 1 minuut. Het programma blijft permanent in het geheugen
staan, maar kan altijd overschreven worden. Het programma wordt visueel gemaakt door digitale ruiters. 1 Ruiter staat voor 30 minuten. De tijd en de dag worden digitaal weergegeven.
Display
Aktuele tijd of de te schakelen tijd
Clr = programma wissen
Copy = programma copiëren
Aktuele dag van de week
Digitale ruiters
welke het programma weergeven,
1 ruiter = 30 minuten
Ontvangst bevestiging van het tijdsignaal
Menu knop
Aktiveert het menu,
of onderbreekt de handeling

Technische gegevens

Aansluitspanning:
Opgenomen vermogen:
Belasting:
Parallelkompensatie:
Nauwkeurigheid:
Aansluitklemmen:
Max. aantal schakelingen: 56
Gangreserve:
Opslagtemperatuur:
Bedrijfstemperatuur:
Lengte antenne snoer:
Slave
Menu
SET TIME CHECK... ON
PROG NEW...OFF
Symbool "automatisch"
24
Symbool "handbediening"
18
6
Symbool "permanent aan"
1234567
Symbool permanent uit"
12
Stand van de contacten
= aan
=uit
MENU OK
"OK"
bevestigt de instelling
Pijl knop
bedient de pijl op het display
"Min" en "Plus" knop
bedient ingestelde waarde
037 26
230V 50/60Hz 120V 50/60Hz
ca. 1,6 W
1x wissel contact 16A 250V~µ cos ϕ = 1
60VA max. 7µF
Radiografisch gestuurd vanuit Frankfurt / Main
massief flexibel
2
1,5 tot 4 mm 1,5 tot 2,5mm
10 minuten
-20°C tot +60°C
-20°C tot +55°C
max 30 m

Aansluitschema

L
N
1200W 1200W 2300W
2
1800W
250V~
+
Antenne ref. nr. 047 50
apart bestellen
NL
Gebruiksaanwijzing
®
1800W 1800W
