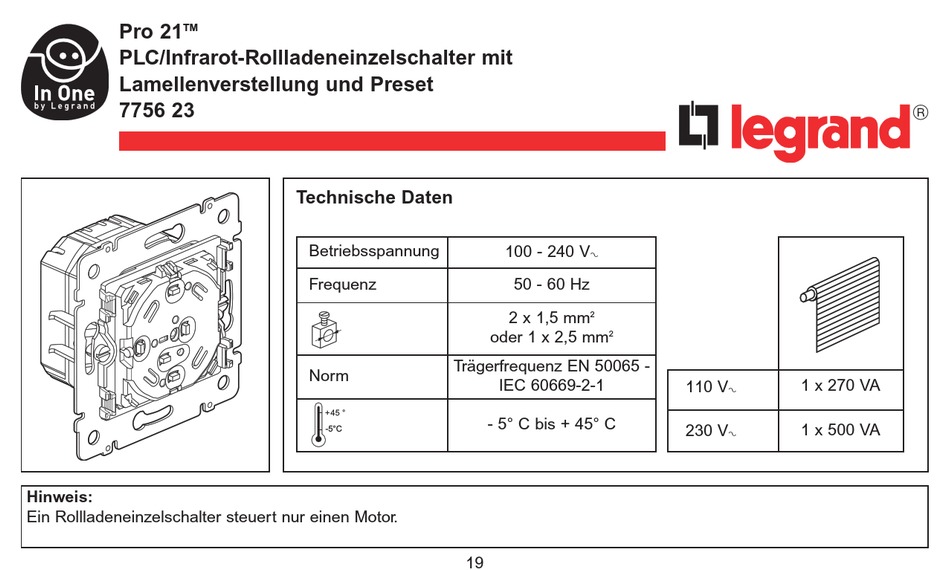

Pro 21
TM

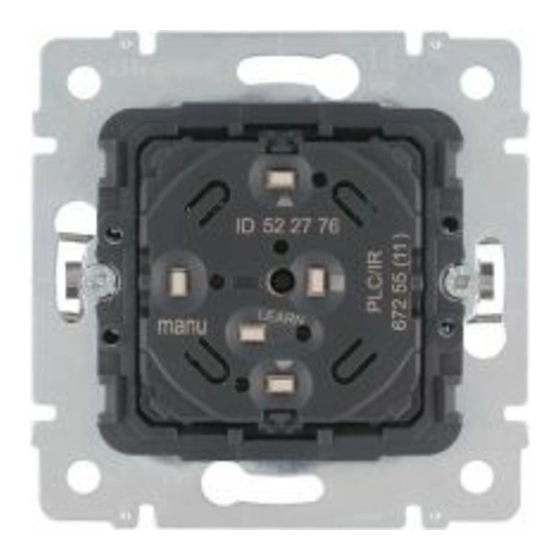

PLC/Infrarot-Rollladeneinzelschalter mit
Lamellenverstellung und Preset
7756 23
Hinweis:
Ein Rollladeneinzelschalter steuert nur einen Motor.
Technische Daten
Betriebsspannung
Frequenz
Trägerfrequenz EN 50065 -
Norm
-5°C
19
100 - 240 VA
50 - 60 Hz
2 x 1,5 mm
2
oder 1 x 2,5 mm
2
IEC 60669-2-1
- 5° C bis + 45° C
1 x 270 VA
110 VA
1 x 500 VA
230 VA
Werbung
Verwandte Anleitungen für LEGRAND In One Pro 21 7756 23
Inhaltszusammenfassung für LEGRAND In One Pro 21 7756 23
- Seite 1 Pro 21 PLC/Infrarot-Rollladeneinzelschalter mit Lamellenverstellung und Preset 7756 23 Technische Daten Betriebsspannung 100 - 240 VA Frequenz 50 - 60 Hz 2 x 1,5 mm oder 1 x 2,5 mm Trägerfrequenz EN 50065 - Norm IEC 60669-2-1 1 x 270 VA 110 VA - 5°...
- Seite 2 Technische Daten (Fortsetzung) L > 50 mm L = 40 mm L < 40 mm...
- Seite 3 Schlages oder Brandes. Installation Bedienungsanleitung lesen, den pro- duktspezifischen Montageort beachten. Das Gerät nicht öffnen. Alle Produkte von Legrand dürfen ausschließlich von durch Legrand geschultem und anerkanntem Personal geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprüche.
- Seite 4 Beschreibung Werkseinstellung Bei erstmaliger Inbetriebnahme werden durch Drücken Tasten sämtliche Öffnungspunkte (Rollladen oder Jalousie) der „In One by Legrand“ Installation angesteuert. Diese Funktion dient der Prüfung des einwandfreien Betriebs und Anschlusses aller Rollläden. Bedientasten Preset-Taste Das zweimalige Drücken der Learn-...
- Seite 5 Funktionsweise Rollladen <1 s Stop STOP <1 s <1 s...
- Seite 6 Funktionsweise (Fortsetzung) Lamellenverstellung Öffnen >1 s Schließen >1 s...
- Seite 7 Funktionsweise (Fortsetzung) 1 - Kalibriervorgang: 10 s Die Länge des angesteuerten Rollladens wurde vom Gerät eingelernt, jetzt kann eine Öffnungshöhe eingelernt werden (PRESET-Modus).
- Seite 8 Funktionsweise (Fortsetzung) 2 - Funktion: „Endlageneinstellung“ Diese Funktion dient der Aufhebung der Zugspannung, die bei Motoren ohne Endschalter auf die Rollläden ausgeübt wird. Aktivierung der Funktion 10 s Der Rollladen senkt sich um einen Schritt. Deaktivierung der Funktion Der Rollladen senkt sich um einen Schritt.
- Seite 9 Funktionsweise (Fortsetzung) 3 - Einlernen einer Öffnungsposition (PRESET-Modus) Dieses Gerät bietet die Möglichkeit, eine beliebige Öffnungshöhe zu speichern. 1 - Die gewünschte Öffnungshöhe einstellen 2 - Die eingestellte Öffnungshöhe speichern 10 s Der Rollladen senkt sich um einen Schritt. Die Höhe ist gespeichert Das Drücken der Stop-Taste (Rollladen im Stillstand) öffnet den Rollladen bis auf die gewünschte Höhe (die Lamellenstellung wird bei dieser PRESET-Funktion nicht gespeichert).
- Seite 10 Funktionsweise (Fortsetzung) Beispiel für die Erstellung einer Zentralsteuerung: Steuerung eines Rollladeneinzelschalters über einen Rollladenzentralschalter Sender Empfänger Rollladenzentralschalter Rollladeneinzelschalter z.B.: 7756 26 z.B.: 7756 23...
- Seite 11 Funktionsweise (Fortsetzung) Hinweis: Nur die Auf-Taste muss eingelernt werden, die Stop- und Ab-Tasten werden automatisch eingelernt. Zeichenerklärung Die Leuchtdiode Die Leuchtdiode blinkt Die Leuchtdiode blinkt Die Leuchtdiode schnell ca.2Hz erlischt langsam ca.1Hz blitzt ca.5Hz Sender LEARN-Leuchtdiode Empfänger LEARN-Leuchtdiode Rollladen Das Szenario öffnen...
- Seite 12 Funktionsweise (Fortsetzung) Sender LEARN-Leuchtdiode Empfänger LEARN-Leuchtdiode Rollladen Den Einzelschalter hinzufügen Um mehrere Einzelschalter hinzuzufügen, für jeden Empfänger die Vorgänge wiederholen. Das Szenario speichern...
- Seite 13 Funktionsweise (Fortsetzung) Beispiel: Änderung der bestehenden Zentralsteuerung durch Hinzufügung eines Einzelschalters für den zusätzlichen Rollladen B. Rollladen A Sender Rollladenzentralschalter z.B.: 7756 26 Rollladen B Empfänger (Rollladen A und B) Rollladeneinzelschalter z.B.: 7756 23...
- Seite 14 Funktionsweise (Fortsetzung) Rollladen A Rollladen B Sender LEARN-Leuchtdiode Empfänger LEARN-Leuchtdiode Rollladen LEARN-Leuchtdiode Rollladen Das Szenario öffnen Das bestehende Szenario Alle Geräte des aufrufen bestehenden Szenarios blinken...
- Seite 15 Funktionsweise (Fortsetzung) Rollladen A Rollladen B Sender LEARN-Leuchtdiode Empfänger LEARN-Leuchtdiode Rollladen LEARN-Leuchtdiode Rollladen Den Rollladen B hin- zufügen Das Szenario Rollladeneinzelschalt speichern er A und B...
- Seite 16 Funktionsweise (Fortsetzung) Löschen eines Empfängers in allen Szenarien Empfänger) 10 s Rücksetzung des Geräts auf die Werkseinstellung...
- Seite 17 Funktionsweise (Fortsetzung) Fehler Ursache Fehlerbehebung Die Learn-Leuchtdiode leuchtet Der Einlernvorgang kann nicht durch- Kompatible Geräte installieren. für 5 Sekunden auf. geführt werden. Die Learn-Leuchtdiode leuchtet Die Anzahl der gespeicherten Sender Nicht benutzte Szenarien löschen. für 10 Sekunden auf. ist größer als 32. Beim Einlernen blinkt die Learn- Bei Nichtbetätigung wird der Den Einlernvorgang neu beginnen.
