10.8.2.2 Einfachwirkende Gleitringdichtung, gespült QU montieren

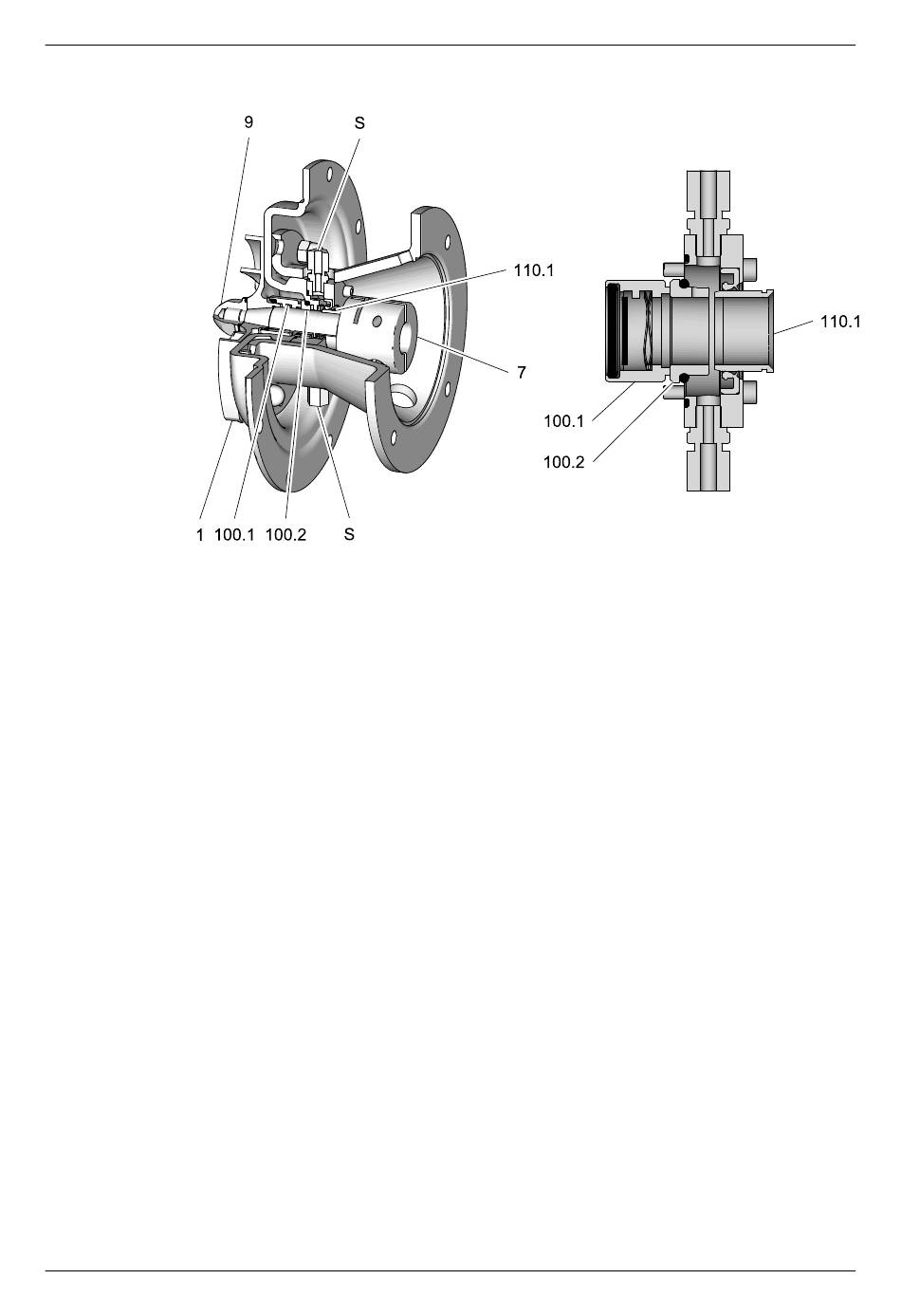

Abb.26: Einfachwirkende Gleitringdichtung, gespült QU, mit Detail
Bei der Montage der Gleitringdichtung folgende Hinweise beachten:
•
•
•
•
56
Die 2 Spülbohrungen (S) müssen sich in vertikaler Ausrichtung befinden,
damit die Luft aus der Spülkammer entweichen kann.
Korrekten Sitz der Wellenschutzhülse (110.1) prüfen. Wellenschutzhülse
(110.1) muss bis zum Anschlag der Wellenschulter der Welle (7) gepresst
sein.
Die 2 Mitnehmerstifte im Gleitring (100.1) müssen in die vorgesehenen Nuten
des Laufrades (1) mit integriertem Mitnehmer greifen.
Die Gleitflächen von Gleitring (100.1) und Gegenring (100.2) müssen fettfrei
sein.
430BAL008663DE_15
18.10.2019
