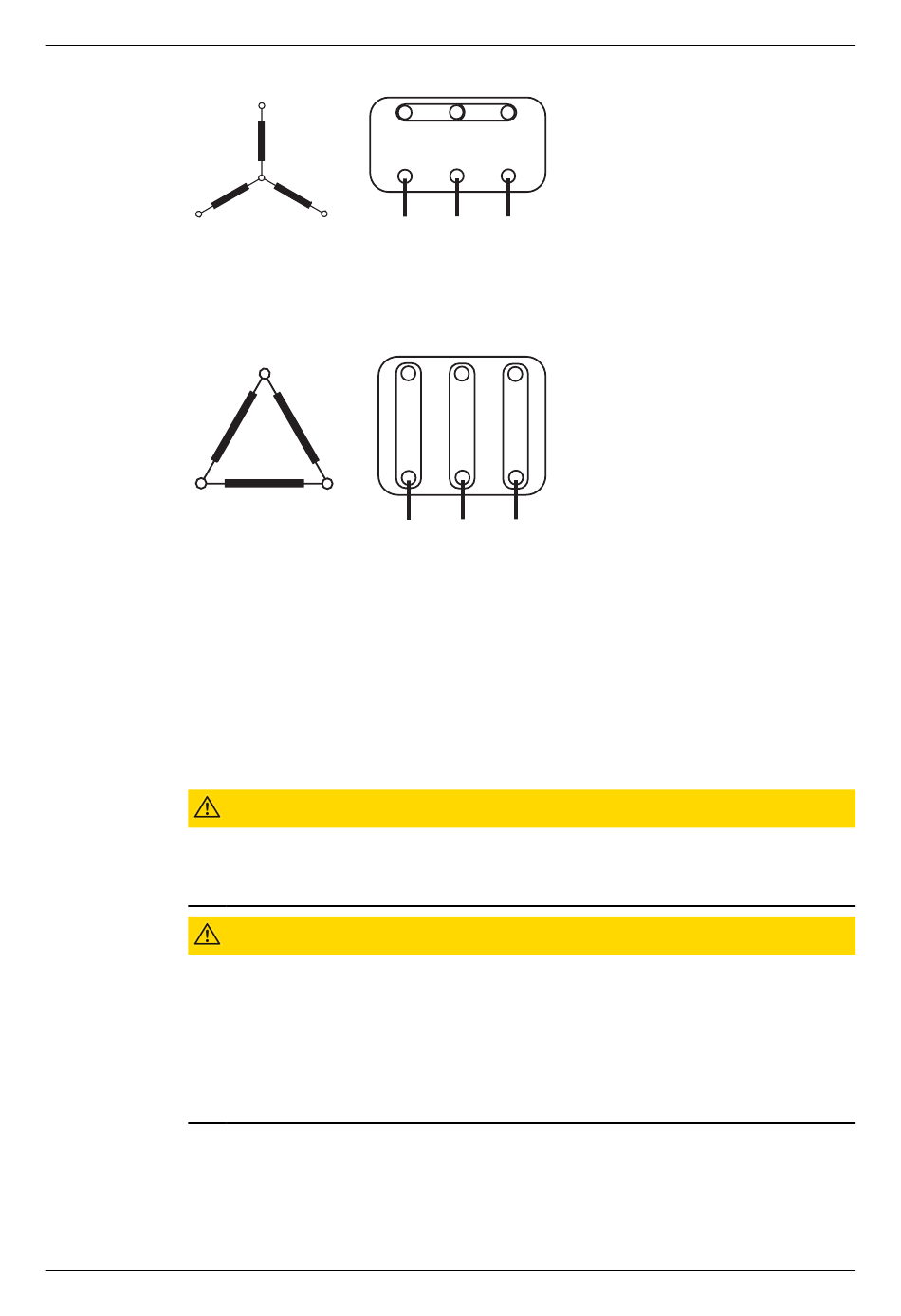

Abb.13: Sternschaltung
Dreieckschaltung
Motor nach den Bestelldaten und Angaben auf dem Typenschild anschließen.
W1
Abb.14: Dreieckschaltung
Der GEA Motorenstandard beinhaltet einen Kaltleiter (Thermistor) zur
thermischen Überwachung. Bei Bedarf z. B. Frequenzumformerbetrieb, werden
diese entsprechend angeschlossen. Hierfür sind im Klemmkasten 2 Anschlüsse
vorhanden, die in der Ausführung je nach Motorhersteller unterschiedlich
aussehen können. Für den Anschluss des Kaltleiters (Thermistors) bitte die
beiliegende Betriebsanleitung des Motorherstellers beachten.
6.5
Drehrichtung prüfen
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
430BAL008663DE_15
18.10.2019
U1
V1
U1
V1
Vorsicht!
Dichtungsschäden durch Trockenlaufen der Gleitringdichtung
► Die Prüfung der Drehrichtung nur bei komplett installierter und mit
Flüssigkeit gefüllter Pumpe vornehmen.
Vorsicht!
Bei falscher Drehrichtung besteht die Gefahr, dass sich das Vorlaufrad löst
und die Pumpe beschädigt wird.
► Für die Dauer der Prüfung der Drehrichtung muss das Vorlaufrad gegen
die mitgelieferten Muttern M14 getauscht werden, um Beschädigungen zu
vermeiden.
► Nach der Prüfung muss das Vorlaufrad wieder mit korrektem
Anzugsmoment montiert werden.
Vorlaufrad gegen mitgelieferte Muttern M14 tauschen.
Anschlüsse prüfen.
U2
W2
V2
U1
V1
W1
L1
L2
L3
W2
U2
V2
U1
V1
W1
L1
L2
L3
Montage und Installation
Drehrichtung prüfen
