Motor Demontieren - GEA Hilge TP 1020 Betriebsanleitung

Instandhaltung
Demontage
4.
5.
6.
7.
8.
9.
10.
11.
®
10.5.5

Motor demontieren

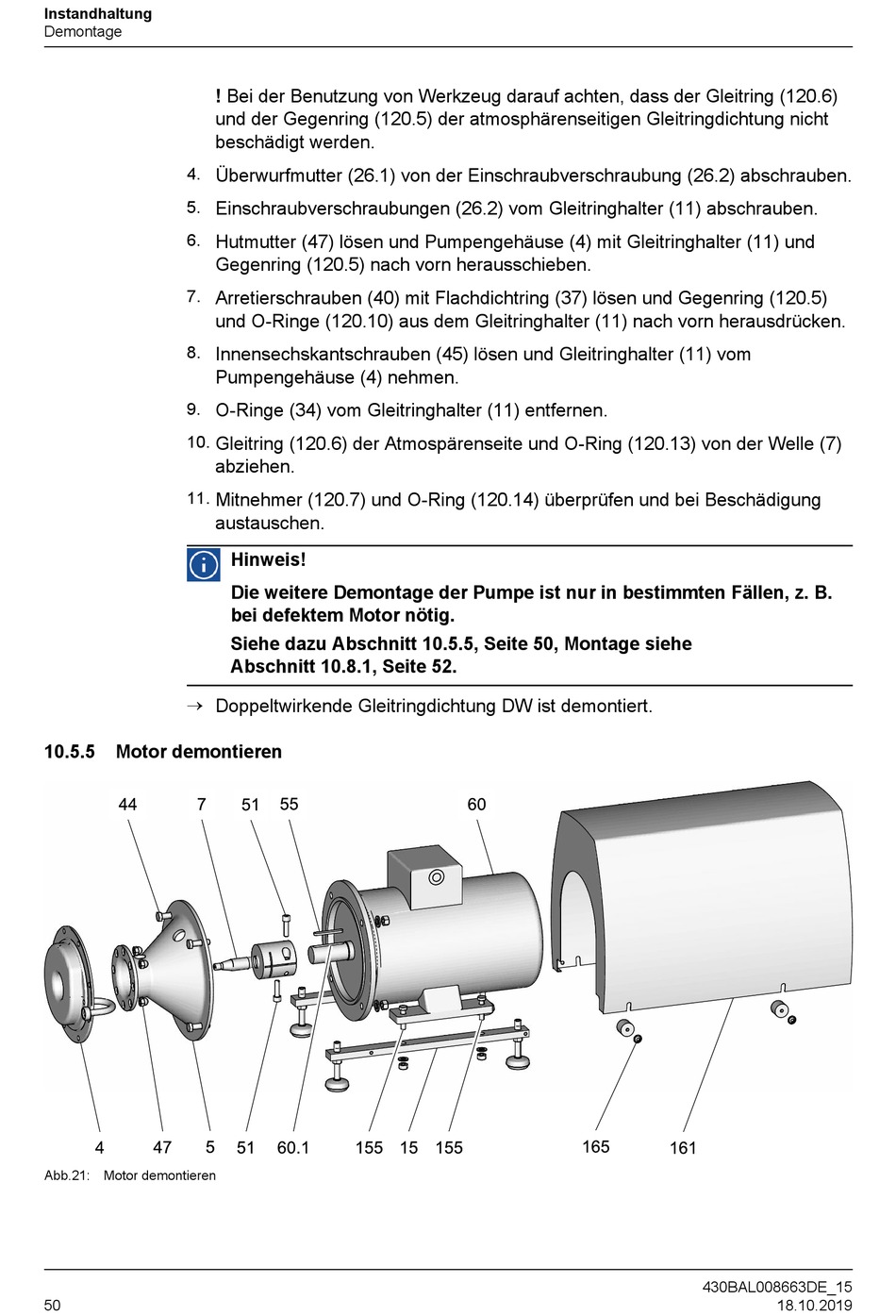

Abb.21: Motor demontieren
50
! Bei der Benutzung von Werkzeug darauf achten, dass der Gleitring (120.6)
und der Gegenring (120.5) der atmosphärenseitigen Gleitringdichtung nicht
beschädigt werden.
Überwurfmutter (26.1) von der Einschraubverschraubung (26.2) abschrauben.
Einschraubverschraubungen (26.2) vom Gleitringhalter (11) abschrauben.
Hutmutter (47) lösen und Pumpengehäuse (4) mit Gleitringhalter (11) und
Gegenring (120.5) nach vorn herausschieben.
Arretierschrauben (40) mit Flachdichtring (37) lösen und Gegenring (120.5)
und O-Ringe (120.10) aus dem Gleitringhalter (11) nach vorn herausdrücken.
Innensechskantschrauben (45) lösen und Gleitringhalter (11) vom
Pumpengehäuse (4) nehmen.
O-Ringe (34) vom Gleitringhalter (11) entfernen.
Gleitring (120.6) der Atmospärenseite und O-Ring (120.13) von der Welle (7)
abziehen.
Mitnehmer (120.7) und O-Ring (120.14) überprüfen und bei Beschädigung
austauschen.
Hinweis!
Die weitere Demontage der Pumpe ist nur in bestimmten Fällen, z. B.
bei defektem Motor nötig.
Siehe dazu Abschnitt 10.5.5, Seite 50, Montage siehe
Abschnitt 10.8.1, Seite 52.
Doppeltwirkende Gleitringdichtung DW ist demontiert.
430BAL008663DE_15
18.10.2019
