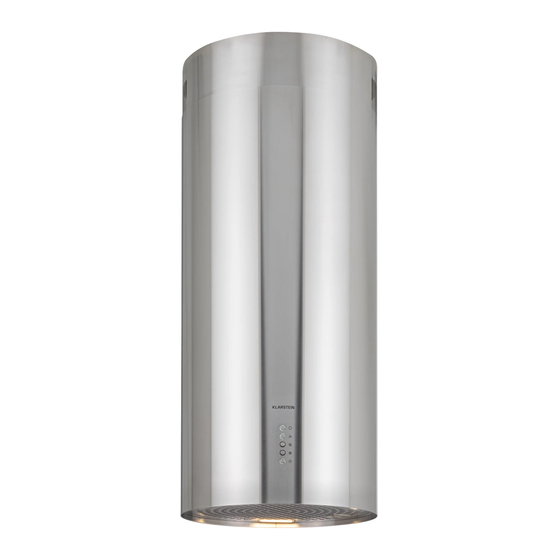

- Seite 1 BOLEA Dunstabzugshaube Cooker hood Campana extractora Hotte aspirante Cappa aspirante 10041223 10041224 10041225 www.klarstein.com...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf. • Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen. - Seite 5 Wichtige Hinweise zum Abluftbetrieb WARNUNG Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird. Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie.
-
Seite 6: Installation
INSTALLATION Montage der Rückstauklappe Wenn die Dunstabzugshaube keine vormontierte Rückstauklappe hat, installieren Sie die Teile folgendermaßen: Bauen Sie die Erste Hälfte (2) in das Gehäuse (6) ein. Der Pin (3) sollte nach oben gerichtet sein. Die Achse (4) wird in die Bohrungen (5) am Gehäuse eingesetzt. Wiederholen Sie alle Arbeitsschritte für die zweite Hälfte der Klappe. - Seite 7 Mindestabstände Ringe/Heizplatten aus Keramik-Glas 65 cm Gasherd 75 cm Kohle-/ Öl-/ Holzofen 85 cm nstallation mit Abluft Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht, darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5 Bar).
- Seite 8 Abmessungen...
- Seite 9 Einzelteile Deckenplatte...
-
Seite 10: Installationsschritte
Installationsschritte Hinweis: Stecken Sie das Netzkabel des Geräts erst dann in die Steckdose, wenn die Installation abgeschlossen ist. Führen Sie die Installation nicht allein durch, sondern holen Sie sich Hilfe von einer weiteren Person. Bringen Sie den Schlauch am Schneiden Sie die Kabelbinder an der Luftauslass an. - Seite 11 Passen Sie die Höhe der Winkelleiste Bringen Sie den Rauchfang an der an. Fixieren Sie die Winkelleiste an Dunstabzugshaube an. der gewünschten Stelle mit M5*12 Schrauben (16 Stück) und M5 Muttern (16 Stück).
- Seite 12 Befestigen Sie die Deckenplatte an der Decke. Verwenden Sie acht ST6*40 Schrauben für Holzdecken. Verwenden Sie acht M6*60 Schrauben für Zementdecken.
- Seite 13 Bringen Sie die Dunstabzugshaube mit M5*12 Schrauben (8 Stück) an. Stellen Sie sicher, dass die Verbindung keine Lecks aufweist. Schieben Sie den oberen Rauchfang nach oben an die Decke an und fixieren Sie die Deckenplatte mit ST4*8 Schrauben (2 Stück).
-
Seite 14: Bedienfeld Und Tastenfunktionen
Installation des Aktivkohlefilters BEDIENFELD UND TASTENFUNKTIONEN Drücken Sie diese Taste, um den Motor ein-/ oder auszuschalten. Niedrigste Geschwindigkeitseinstellung. Mittlere Geschwindigkeitseinstellung. Hohe Geschwindigkeitseinstellung. Licht an/ aus. -
Seite 15: Boosterfunktion
Boosterfunktion Halten Sie zum Aktivieren der Boosterfunktion die Taste gedrückt. Das Symbol blinkt auf. Nach 5 Minuten wechselt die Geschwindigkeit automatisch auf Stufe Abschaltverzögerung Halten Sie die beiden Tasten gedrückt, um eine 5 Minuten Verzögerung einzustellen. Halten Sie die Tasten lange gedrückt, um die Verzögerung abzubrechen. -
Seite 16: Reinigung Und Wartung
REINIGUNG UND WARTUNG Schalten Sie die Dunstabzugshaube vor der Reinigung und Wartung aus und ziehen Sie den Stecker aus der Steckdose. Die Außenflächen sind anfällig für Kratzer und Flecken. Benutzen Sie daher zur Reinigung keine Scheuermittel und wischen Sie Rückstände von alkalischen oder saure Substanzen (Zitronensaft, Essig) nach der Reinigung umgehend weg. -
Seite 17: Produktdatenblatt
PRODUKTDATENBLATT Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015 Artikelnummer 10041223, 10041224, 10041225 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch AEC hood 22,2 kWh/Jahr Energieeffizienzklasse Fluiddynamische Effizienz FDE hood 41,1 Klasse für die fluiddynamische Effizienz Beleuchtungseffizienz LE hood 37,0 Lux/W... -
Seite 18: Spezielle Entsorgungshinweise Für Verbraucher In Deutschland
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten: • Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elek- tronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. - Seite 19 • Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“...
-
Seite 20: Hinweise Zum Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ • Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann. • Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht. - Seite 21 Dear Customer, Congratulations on purchasing this device. Please read the following instructions carefully and follow them to prevent possible damages. We assume no liability for damage caused by disregard of the instructions and improper use. Scan the QR code to get access to the latest user manual and more product information.
-
Seite 22: Safety Instructions
SAFETY INSTRUCTIONS • Read all instructions carefully before use and keep this user manual in a safe place for future reference. • The installation work may only be carried out by an electrician or a qualified person. Before using the cooker hood, make sure that the voltage (V) and frequency (Hz) indicated on the cooker hood correspond to the voltage and frequency of the power supply in your household. - Seite 23 Important notes on exhaust air operation WARNING Danger of poisoning from recirculated exhaust gases! Do not operate the appliance in extract air mode if it is operated together with a room air-dependent fireplace and sufficient air circulation is not guaranteed. Room air-dependent fireplaces such as gas, oil, wood or coal heaters, boilers or instantaneous water heaters draw the air from the room and lead it outdoors through an exhaust pipe or chimney.
-
Seite 24: Installation
INSTALLATION Mounting the backflow flap If the cooker hood does not have a pre-assembled backflow flap, install the parts as follows: Install the first half (2) into the housing (6). The pin (3) should be facing upwards. The axle (4) is inserted into the holes (5) on the housing. Repeat all the steps for the second half of the flap. - Seite 25 Minimum distances Ceramic glass rings/heating plates 65 cm Gas cooker 75 cm Coal/oil/wood stove 85 cm Installation with exhaust air Note: Observe the safety instructions for operating the unit when the air is discharged to the outside. If the cooker hood is in operation at the same time as an appliance that draws its energy from a source other than electricity, the negative pressure in the room must not exceed 4 Pa (4 x 10-5 bar).
- Seite 26 Dimensions:...
- Seite 27 Individual parts Ceiling plate...
- Seite 28 Installation steps Please note: plug the mains cable of the appliance into the socket once installation is complete. Do not carry out the installation alone, but get help from another person. Attach the hose to the discharge duct. Cut through the cable ties on the angle strip and pull the upper flue upwards.
- Seite 29 Adjust the height of the angle bar. Fix Attach the upper flue to the cooker the angle strip in the desired position hood. with M5*12 screws (x 16) and M5 nuts (x 16).
- Seite 30 Attach the ceiling plate to the ceiling. Use eight ST6*40 screws for wooden ceilings. Use eight M6*60 screws for concrete ceilings.
- Seite 31 Attach the cooker hood with M5*12 screws (x 8). Make sure that there are no leaks in the connection. Push the upper flue upwards onto the ceiling and fix the ceiling plate with ST4*8 screws (x 2).
-
Seite 32: Control Panel And Button Functions
Installation of the activated carbon filter CONTROL PANEL AND BUTTON FUNCTIONS Press this button to switch the motor on/off. Lowest speed setting. Medium speed setting. High speed setting. Light on/off. -
Seite 33: Troubleshooting
Booster function To activate the booster function, press and hold the button . The symbol flashes. The speed automatically changes to setting 3 after 5 minutes. Switch-off delay Press and hold the two buttons to set a 5 minute delay. Press and hold the buttons for longer to cancel the delay. -
Seite 34: Cleaning And Maintenance
CLEANING AND MAINTENANCE Switch off the extractor hood and pull the plug out of the socket before cleaning and maintenance. The outer surfaces are susceptible to scratches and stains. Therefore, do not use scouring agents for cleaning and wipe away residues of alkaline or acidic substances (lemon juice, vinegar) immediately after cleaning. -
Seite 35: Product Data Sheet
PRODUCT DATA SHEET Information according to Regulation (EU) No 65/2014 Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:2 011+A11:2014+A12:2015 Article number 10041223, 10041224, 10041225 Designation Symbol Value Unit Annual energy consumption AEC hood 22.2 kWh/year Energy efficiency class Fluid-dynamic efficiency FDE hood 41.1 Fluid dynamic efficiency class... -
Seite 36: Notes On Environmental Protection
NOTES ON ENVIRONMENTAL PROTECTION • Make sure there is sufficient air supply during cooking so that the cooker hood can work efficiently and with low operating noise. • Adjust the fan speed to the amount of steam produced while cooking. Use the intensive mode only when necessary. - Seite 37 Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad.
-
Seite 38: Indicaciones De Seguridad
INDICACIONES DE SEGURIDAD • Lea atentamente todas las indicaciones antes de utilizar el aparato y conserve este manual de instrucciones para consultas posteriores. • Los trabajos de instalación sólo pueden ser realizados por un electricista cualificado o una persona cualificada. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia (Hz) indicadas en la campana extractora se corresponden con la tensión y la frecuencia de la red eléctrica de su hogar. - Seite 39 Indicaciones importantes sobre la función de extracción de aire ADVERTENCIA ¡Peligro de intoxicación por la recirculación de gases! No utilice el aparato en modo de extracción de aire si lo utiliza junto a una chimenea que depende del aire ambiente, ya que no se garantiza una circulación suficiente del aire.
-
Seite 40: Instalación
INSTALACIÓN Montaje de la trampilla de remanso Si la campana extractora no cuenta con una válvula en V premontada, instale las piezas como sigue: Monte la primera mitad (2) en la carcasa (6). El pin (3) debe orientarse hacia arriba. El eje (4) se coloca en los orificios (5) de la carcasa. - Seite 41 Distancias mínimas Aros de vidrio cerámico/placas 65 cm calefactoras Cocina de gas 75 cm Estufa de carbón/aceite/madera 85 cm Instalación con salida de aire Nota: Siga las instrucciones de seguridad para el funcionamiento de la unidad cuando el aire se expulsa al exterior. Si la campana extractora funciona al mismo tiempo que un aparato que obtiene su energía de una fuente distinta a la eléctrica, la presión negativa en el local no debe superar los 4 Pa (4 x 10-5 bar).
- Seite 42 Dimensiones...
- Seite 43 Componentes Placa de techo...
- Seite 44 Pasos de la instalación Nota: Inserte el cable de corriente de la unidad en la toma de corriente cuando la instalación esté completa. No realice la instalación solo, sino con la ayuda de otra persona. Conecte la manguera a la salida de Cortar las bridas de los ángulos y tirar aire.
- Seite 45 Ajusta la altura de la barra angular. Fija el conducto de humos en el capó Fija el listón angular en la posición de la cocina. deseada con tornillos M5*12 (16 piezas) y tuercas M5 (16 piezas).
- Seite 46 Fija el panel del techo al techo. Utiliza ocho tornillos ST6*40 para techos de madera. Utiliza ocho tornillos M6*60 para techos de cemento.
- Seite 47 Fija el capó de la cocina con tornillos M5*12 (8 piezas). Asegúrate de que no hay fugas en la conexión. Empuja el tubo superior hacia el techo y fija la placa del techo con tornillos ST4*8 (2 piezas).
-
Seite 48: Panel De Control Y Botones
Instalación del filtro de carbón activado PANEL DE CONTROL Y BOTONES Pulsa este botón para encender o apagar el motor. Ajuste de velocidad más bajo Ajuste de velocidad intermedio Ajuste de velocidad más alto Encendido y apagado de la luz. -
Seite 49: Reparación De Anomalías
Función de refuerzo Para activar la función de refuerzo, mantenga pulsado el botón . El símbolo parpadea. Tras 5 minutos, la velocidad cambia automáticamente al nivel 3. Retraso en la desconexión Mantenga pulsados los dos botones para establecer un retraso de 5 minutos. -
Seite 50: Limpieza Y Mantenimiento
LIMPIEZA Y MANTENIMIENTO Apague la campana extractora y desconecte el enchufe de la toma de corriente antes de proceder a su limpieza y mantenimiento. Las superficies exteriores son propensas a sufrir arañazos y manchas. Por ello, para la limpieza no utilice productos abrasivos y limpie inmediatamente los restos de sustancias alcalinas o ácidas (zumo de limón, vinagre) inmediatamente después del uso. -
Seite 51: Ficha Técnica Del Producto
FICHA TÉCNICA DEL PRODUCTO Información según el Reglamento (UE) n.º 65/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014 +A12:2015 Número del artículo 10041223, 10041224, 10041225 Descripción Símbolo Valor Unidad Consumo energético anual AEC campana 22,2 kWh/año Clase de eficiencia energética Eficiencia fluidodinámica FDE campana 41,1... -
Seite 52: Notas Sobre La Protección Del Medio Ambiente
NOTAS SOBRE LA PROTECCIÓN DEL MEDIO AMBIENTE • Cuando cocine, asegúrese de que exista suficiente suministro de aire para que la campana extractora pueda trabajar de forma eficiente y con un bajo nivel de ruido. • Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción. -
Seite 53: Fiche Technique
Cher client, chère cliente, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. -
Seite 54: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ • Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez le mode d'emploi pour vous y référer ultérieurement. • Les travaux de montage ne doivent être effectués que par un électricien ou une personne qualifiée. Avant d'utiliser la hotte, assurez-vous que la tension (V) et la fréquence (Hz) indiquées sur la hotte correspondent à... - Seite 55 Remarques importantes pour l'utilisation en extraction d'air MISE EN GARDE Risque d‘intoxication par ré-aspiration de gaz de combustion Ne jamais utiliser la fonction d’extraction de l’appareil en même temps qu’un foyer dépendant de l’air ambiant si un apport suffisant en air frais n'est pas garanti. Les foyers dépendants de l’air ambiant tels que les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières, extraient l’air de la pièce et le rejette à...
-
Seite 56: Installation
INSTALLATION Montage du clapet anti-retour Si la hotte possède pas de clapet anti-retour pré-installé, installez les pièces comme suit : Installez la première moitié (2) dans le boîtier (6). La goupille(3) doit pointer vers le haut. L'axe (4) s'insère dans les trous (5) du boîtier. Répétez toutes les étapes pour la deuxième moitié... - Seite 57 Distances minimales Anneaux/plaques chauffantes en 65 cm vitrocéramique Cuisinière à gaz 75 cm Poêle à charbon/fioul/bois 85 cm Installation en mode extraction Remarque : Respectez les consignes de sécurité et d'utilisation de l'appareil en cas d'extraction d'air vers l'extérieur. Lorsque la hotte aspirante fonctionne en même temps qu'un appareil tirant son énergie d'une source autre que l'électricité, la dépression dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar).
- Seite 58 Dimensions...
- Seite 59 Pièces détachées Plaque de plafond...
- Seite 60 Étapes de l'installation Remarque : Ne branchez pas la fiche d'alimentation de l'appareil tant que l'installation n'est pas terminée. Ne procédez pas à l'installation seul, demandez l'aide d'une autre personne. Fixez le tuyau à la sortie d'air. Coupez les attaches de câble sur la cornière et tirez le conduit de fumée supérieur vers le haut.
- Seite 61 Ajustez la hauteur de la cornière. Fixez Fixez le conduit de fumée à la hotte. la cornière à l'endroit souhaité avec des vis M5*12 (16 pièces) et des écrous M5 (16 pièces).
- Seite 62 Fixez la plaque de plafond au plafond. Utilisez huit vis ST6*40 pour les plafonds en bois. Utilisez huit vis M6*60 pour les plafonds en ciment.
- Seite 63 Fixez la hotte aspirante à l'aide de vis M5*12 (8 pièces). Assurez-vous que la connexion ne présente pas de fuites. Poussez le conduit de fumée supérieur vers le haut contre le plafond et fixez la plaque de plafond avec des vis ST4*8 (2 pièces).
-
Seite 64: Panneau De Commande Et Fonctions Des Touches
Installation du filtre à charbon actif PANNEAU DE COMMANDE ET FONCTIONS DES TOUCHES Appuyez sur cette touche pour allumer ou éteindre le moteur. Réglage de la vitesse la plus basse. Réglage de la vitesse moyenne. Réglage de la vitesse élevée. Allumer/éteindre éclairage. -
Seite 65: Résolution Des Problèmes
Fonction booster Pour activer la fonction booster, maintenez la touche . L'icône clignote. Après 5 minutes, la vitesse passe automatiquement au niveau 3. Arrêt différé Maintenez les deux touches pour régler un délai de 5 minutes. Maintenez les touches longtemps pour annuler le délai. RÉSOLUTION DES PROBLÈMES Problème Cause possible... -
Seite 66: Nettoyage Et Maintenance
NETTOYAGE ET MAINTENANCE Éteignez la hotte avant le nettoyage et l'entretien et débranchez la fiche de la prise. Les surfaces extérieures sont sensibles aux rayures et aux taches. N'utilisez ainsi pas de produits abrasifs pour le nettoyage et essuyez les résidus de substances alcalines ou acides (jus de citron, vinaigre) immédiatement après le nettoyage. -
Seite 67: Fiche De Données Produit
FICHE DE DONNÉES PRODUIT Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591: 1997 + A1: 2006 + A2: 2011 + A11: 2014 + A12: 2015 Numéro d'article 10041223, 10041224, 10041225 Description Symbole Valeur Unité... -
Seite 68: Remarques Sur La Protection De L'environnement
REMARQUES SUR LA PROTECTION DE L'ENVIRONNEMENT • Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore. • Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. - Seite 69 Gentile cliente, La ringraziamo per l'acquisto del dispositivo. La preghiamo leggere attentamente seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più...
-
Seite 70: Avvertenze Di Sicurezza
AVVERTENZE DI SICUREZZA • Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future. • Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche. - Seite 71 Note importanti sulla modalità di scarico dell'aria AVVERTENZA pericolo di intossicazione da gas di scarico riaspirati! Non accendere il dispositivo in funzione di scarico mentre è attivo un impianto di riscaldamento che sfrutta l'aria dell'ambiente e se non è presente una ventilazione sufficiente. Gli impianti di riscaldamento che sfruttano l'aria dell'ambiente (ad es.
-
Seite 72: Installazione
INSTALLAZIONE Montaggio della valvola di non ritorno Se la cappa aspirante non è dotata di una valvola di non ritorno preassemblata, installare i pezzi nel modo seguente: Montare la prima metà (2) nell'alloggiamento (6). Il perno (3) deve essere rivolto verso l'alto. Inserire l'asse (4) nei fori (5) presenti nell'alloggiamento. - Seite 73 Distanze minime Anelli/piastre riscaldanti in 65 cm vetroceramica Piano cottura a gas 75 cm Stufa a carbone/olio/legna 85 cm Installazione con scarico all'esterno Nota: prestare attenzione alle avvertenze di sicurezza se si utilizza lo scarico all'esterno. Se la cappa aspirante è in funzione contemporaneamente a un altro dispositivo che trae energia da una fonte diversa dalla corrente, la depressione nella stanza non deve superare i 4 Pa (4 x 10-5 Bar).
- Seite 74 Dimensioni...
- Seite 75 Singoli componenti Pannello per il soffitto...
- Seite 76 Fasi di installazione Nota: inserire la spina del dispositivo nella presa solo dopo aver terminato l'installazione. Non eseguire l'installazione da soli, ma farsi aiutare da un'altra persona. Collegare il tubo flessibile all'uscita Tagliare le fascette sull'asta angolare dell'aria. e tirare la canna fumaria superiore verso l'alto.
- Seite 77 Regolare l'altezza dell'asta angolare. Fissare la canna fumaria alla cappa Fissare l'asta angolare nella posizione aspirante. desiderata con viti M5x12 (16 pezzi) e dadi M5 (16 pezzi).
- Seite 78 Fissare il pannello al soffitto. Per i soffitti in legno utilizzare otto viti ST6x40. Per i soffitti in cemento utilizzare otto viti M6x60.
- Seite 79 Fissare la cappa aspirante con viti M5x12 (8 pezzi). Assicurarsi che non vi siano perdite sul collegamento. Spingere la canna fumaria superiore verso l'alto contro il soffitto e fissare il pannello a soffitto con viti ST4x8 (2 pezzi).
-
Seite 80: Pannello Di Controllo E Tasti Funzione
Installazione del filtro ai carboni attivi PANNELLO DI CONTROLLO E TASTI FUNZIONE Premere questo tasto per accendere o spegnere il motore. Impostazione minima della velocità. Impostazione media della velocità. Impostazione alta della velocità. Accendere e spegnere la luce. -
Seite 81: Correzione Degli Errori
Funzione Booster Per attivare la funzione booster, tenere premuto il tasto . Il simbolo lampeggia. Dopo 5 minuti, la velocità passa automaticamente al livello 3. Spegnimento ritardato Tenere premuti i due tasti per impostare un ritardo di 5 minuti. Tenere premuti i tasti per annullare il ritardo. -
Seite 82: Pulizia E Manutenzione
PULIZIA E MANUTENZIONE Spegnere e scollegare la cappa prima della pulizia e della manutenzione. Le superfici esterne sono soggette a graffi e macchie. Per questo motivo non bisogna usare prodotti abrasivi e si raccomanda di rimuovere immediatamente residui di sostanze alcaline o acide (succo di limone, aceto). Superfici d'acciaio inox Per garantirne una lunga vita utile, l'acciaio inox deve essere pulito regolarmente. -
Seite 83: Scheda Informativa Del Prodotto
SCHEDA INFORMATIVA DEL PRODOTTO Indicazioni secondo il regolamento (UE) Nr. 65/2014 Metodi di misurazione e di calcolo secondo EN 61591:1997+A1:2006+A2:2011+A11 :2014+A12:2015 Numero articolo 10041223, 10041224, 10041225 Denominazione Simbolo Valore Unità Consumo energetico annuale AEC hood 22,2 kWh/anno Classe di efficienza energetica Efficienza fluidodinamica FDE hood 41,1... -
Seite 84: Note Per La Tutela Dell'ambiente
NOTE PER LA TUTELA DELL'AMBIENTE • Quando si cucina, assicurarsi che ci sia una circolazione dell'aria sufficiente, in modo che la cappa possa funzionare in modo efficiente e silenzioso. • Regolare la velocità della ventola in base alla quantità di vapore prodotto durante la cottura.
