Verwandte Anleitungen für Klarstein BERETTA
Inhaltszusammenfassung für Klarstein BERETTA

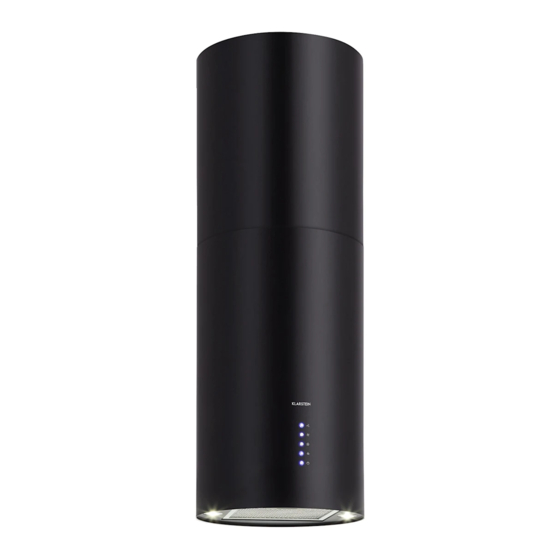

- Seite 1 BERETTA Dunstabzugshaube Range Hood Campana extractora Hotte aspirante Cappa aspirante 10033717 10033718 10033719 10035166 www.klarstein.com...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf. • Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen. - Seite 5 Wichtige Hinweise zum Abluftbetrieb WARNUNG Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird. Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie.
-
Seite 6: Installation (Außenentlüftung)
INSTALLATION (AUSSENENTLÜFTUNG) Montage der V-Klappe Wenn die Dunstabzugshaube keine vormontierte V-Klappe hat, installieren Sie die Teile folgendermaßen: Bauen Sie die Erste Hälfte (2) in das Gehäuse (6) ein. Der Pin (3) sollte nach oben gerichtet sein. Die Achse (4) wird in die Bohrungen (5) am Gehäuse eingesetzt. Wiederholen Sie alle Arbeitsschritte für die zweite Hälfte der Klappe. - Seite 7 Ziehen Sie vor der Installation den Stecker aus der Steckdose Die Dunstabzugshaube sollte in einem Abstand von 65-75 cm über der Kochfläche angebracht werden, um bestmögliche Wirkung zu erzielen (siehe Bild 1). Die Decke muss mindestens 120 kg tragen können und die Dicke der Decke muss mindestens 30 mm betragen.
- Seite 8 Bohren Sie ein Loch (Ø 170 mm) an der Stelle in die Decke, an der die Dunstabzugshaube später hängen soll. Falls die Decke aus Holz ist, markieren Sie sich die Bohrlöcher mit Hilfe der Aufhängeplatte und bohren Sie 8 Löcher in die Decke.
- Seite 9 Befestigen Sie die Winkeleisen mit sechs M4x10 mm Schrauben am Dunstabzugsgehäuse und installieren Sie das Abluftrohr (siehe Bild 4/5). Setzen Sie den Halter auf die drei installierten Winkeleisen und befestigen Sie ihn mit sechs M4x10 mm Schrauben, M4 Muttern und Unterlegscheiben (siehe Bild 6).
- Seite 10 Heben Sie die fertig montierte Abzugshaube an und ziehen Sie das Abluftrohr aus der Decke (siehe Bild 8). Befestigen Sie die Winkeleisen mit sechs M4x10 mm Schrauben, M4 Muttern und Unterlegscheiben an der Aufhängeplatte. Lösen Sie den Innenschornstein und befestigen Sie ihn mit drei ST4x8 mm Schrauben an der Aufhängeplatte.
-
Seite 11: Hinweise Für Den Einbau Des Abluftrohrs
Installation des Fettfi lters Befolgen Sie zur Installation der Fettfi lter die folgenden Schritte: • Fügen Sie die Filter in die Öffnungen an der Hinterseite der Dunstabzugshaube ein. • Drücken Sie den Knopf am Griff des Filters. • Lassen Sie den Griff los, sobald sich der Filter in der richtigen Position befi ndet. -
Seite 12: Bedienfeld Und Funktionstasten
BEDIENFELD UND FUNKTIONSTASTEN Niedrig Mittel Hoch Licht Power Nach dem Einstecken des Netzsteckers, geht die Anzeigeleuchte an. Alle Auslässe sind geschlossen und die Dunstabzugshaube wechselt in den Standby-Modus. Wenn keine Bedienung erfolgt, geht die Anzeigeleuchte automatisch aus. Einschalten: Drücken Sie zum Einschalten der Dunstabzugshaube einmal die POWER-Taste. -
Seite 13: Fehlersuche Und Fehlerbehebung
FEHLERSUCHE UND FEHLERBEHEBUNG Fehler Mögliche Ursache Lösungsansatz Das Licht geht an aber der Der Motor ist ausgeschaltet. Schalten Sie den Motor läuft nicht. Motor mit der Taste GESCHWINDIGKEIT ein. Der Motorschalter ist kaputt. Kontaktieren Sie einen Fachbetrieb. Der Motor ist kaputt. Kontaktieren Sie einen Fachbetrieb. -
Seite 14: Bedienfeld
Bedienfeld Das Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Stellen Sie sicher, dass das Tuch sauber und gut ausgewrungen ist, bevor Sie as Bedienfeld reinigen. Verwenden Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu entfernen. Wichtig: Verwenden Sie neutrale Reinigungsmittel und vermeiden Sie die Verwendung von scharfen Reinigungschemikalien, starken Haushaltsreinigern oder Produkten, die Scheuermittel enthalten, da dies das Aussehen des Geräts beeinträchtigt und möglicherweise die gedruckten Symbole auf dem Bedienfeld... -
Seite 15: Hinweise Zum Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ • Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann. • Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht. -
Seite 16: Produktdatenblatt
PRODUKTDATENBLATT Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10033717, 10033718, 10033719, 10035166 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 65,6 kWh/Jahr hood Energieeffizienzklasse fluiddynamische Effizienz 19,3 hood Klasse für die fluiddynamische Effizienz Beleuchtungseffizienz Lux/W hood... - Seite 17 Angaben nach Verordnung (EU) Nr. 66/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10033717, 10033718, 10033719, 10035166 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 65,6 kWh/Jahr hood Zeitverlängerungsfaktor Fluiddynamische Effizienz 19,3 hood Energieeffizienzindex 72,3 hood Gemessener Luftvolumenstrom im 271,5 m³/h Bestpunkt...
-
Seite 18: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. -
Seite 19: Technical Data
Dear Customer, Congratulations on purchasing this device. Please read the following instructions carefully and follow them to prevent possible damages. We assume no liability for damage caused by disregard of the instructions and improper use. Scan the QR code to get access to the latest user manual and more product information. -
Seite 20: Safety Instructions
SAFETY INSTRUCTIONS • Thank you for purchasing this cooker hood. Please read the instruction manual carefully before you use the cooker hood, and keep it in a safe place. • The installation work must be carried out by a qualified electrician or competent person.
