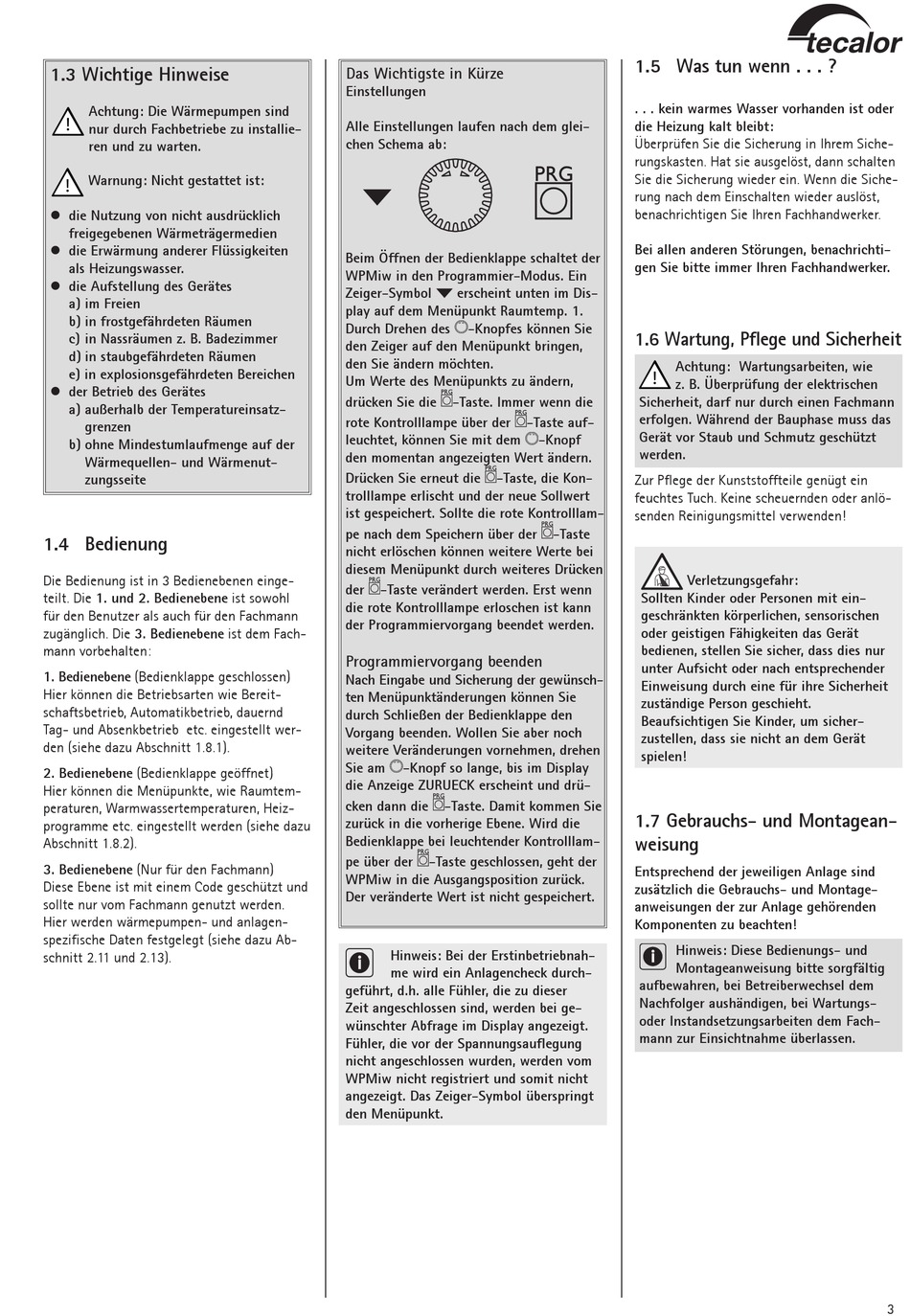

1.3 Wichtige Hinweise

Achtung: Die Wärmepumpen sind
!
nur durch Fachbetriebe zu installie-
ren und zu warten.
Warnung: Nicht gestattet ist:
!
 die Nutzung von nicht ausdrücklich
freigegebenen Wärmeträgermedien
 die Erwärmung anderer Flüssigkeiten
als Heizungswasser.
 die Aufstellung des Gerätes
a) im Freien
b) in frostgefährdeten Räumen
c) in Nassräumen z. B. Badezimmer
d) in staubgefährdeten Räumen
e) in explosionsgefährdeten Bereichen
 der Betrieb des Gerätes
a) außerhalb der Temperatureinsatz-
grenzen
b) ohne Mindestumlaufmenge auf der
Wärmequellen- und Wärmenut-
zungsseite

1.4 Bedienung

Die Bedienung ist in 3 Bedienebenen einge-
teilt. Die 1. und 2. Bedienebene ist sowohl
für den Benutzer als auch für den Fachmann
zugänglich. Die 3. Bedienebene ist dem Fach-
mann vorbehalten:
1. Bedienebene (Bedienklappe geschlossen)
Hier können die Betriebsarten wie Bereit-
schaftsbetrieb, Automatikbetrieb, dauernd
Tag- und Absenkbetrieb etc. eingestellt wer-
den (siehe dazu Abschnitt 1.8.1).
2. Bedienebene (Bedienklappe geöffnet)
Hier können die Menüpunkte, wie Raumtem-
peraturen, Warmwassertemperaturen, Heiz-
programme etc. eingestellt werden (siehe dazu
Abschnitt 1.8.2).
3. Bedienebene (Nur für den Fachmann)
Diese Ebene ist mit einem Code geschützt und
sollte nur vom Fachmann genutzt werden.
Hier werden wärmepumpen- und anlagen-
spezifische Daten festgelegt (siehe dazu Ab-
schnitt 2.11 und 2.13).
Das Wichtigste in Kürze
Einstellungen
Alle Einstellungen laufen nach dem glei-
chen Schema ab:
Beim Öffnen der Bedienklappe schaltet der
WPMiw in den Programmier-Modus. Ein
Zeiger-Symbol
erscheint unten im Dis-
play auf dem Menüpunkt Raumtemp. 1.
Durch Drehen des
-Knopfes können Sie
den Zeiger auf den Menüpunkt bringen,
den Sie ändern möchten.
Um Werte des Menüpunkts zu ändern,
drücken Sie die
-Taste. Immer wenn die
rote Kontrolllampe über der
leuchtet, können Sie mit dem
den momentan angezeigten Wert ändern.
Drücken Sie erneut die
-Taste, die Kon-
trolllampe erlischt und der neue Sollwert
ist gespeichert. Sollte die rote Kontrolllam-
pe nach dem Speichern über der
nicht erlöschen können weitere Werte bei
diesem Menüpunkt durch weiteres Drücken
der
-Taste verändert werden. Erst wenn
die rote Kontrolllampe erloschen ist kann
der Programmiervorgang beendet werden.
Programmiervorgang beenden
Nach Eingabe und Sicherung der gewünsch-
ten Menüpunktänderungen können Sie
durch Schließen der Bedienklappe den
Vorgang beenden. Wollen Sie aber noch
weitere Veränderungen vornehmen, drehen
Sie am
-Knopf so lange, bis im Display
die Anzeige ZURUECK erscheint und drü-
cken dann die
-Taste. Damit kommen Sie
zurück in die vorherige Ebene. Wird die
Bedienklappe bei leuchtender Kontrolllam-
pe über der
-Taste geschlossen, geht der
WPMiw in die Ausgangsposition zurück.
Der veränderte Wert ist nicht gespeichert.
Hinweis: Bei der Erstinbetriebnah-
i
me wird ein Anlagencheck durch-
geführt, d.h. alle Fühler, die zu dieser
Zeit angeschlossen sind, werden bei ge-
wünschter Abfrage im Display angezeigt.
Fühler, die vor der Spannungsauflegung
nicht angeschlossen wurden, werden vom
WPMiw nicht registriert und somit nicht
angezeigt. Das Zeiger-Symbol überspringt
den Menüpunkt.

1.5 Was tun wenn . . . ?

. . . kein warmes Wasser vorhanden ist oder
die Heizung kalt bleibt:
Überprüfen Sie die Sicherung in Ihrem Siche-
rungskasten. Hat sie ausgelöst, dann schalten
Sie die Sicherung wieder ein. Wenn die Siche-
rung nach dem Einschalten wieder auslöst,
benachrichtigen Sie Ihren Fachhandwerker.
Bei allen anderen Störungen, benachrichti-
gen Sie bitte immer Ihren Fachhandwerker.

1.6 Wartung, Pflege und Sicherheit

Achtung: Wartungsarbeiten, wie
!
z. B. Überprüfung der elektrischen
Sicherheit, darf nur durch einen Fachmann
erfolgen. Während der Bauphase muss das
-Taste auf-
Gerät vor Staub und Schmutz geschützt
-Knopf
werden.
Zur Pflege der Kunststoffteile genügt ein
feuchtes Tuch. Keine scheuernden oder anlö-
senden Reinigungsmittel verwenden!
-Taste
Verletzungsgefahr:
Sollten Kinder oder Personen mit ein-
geschränkten körperlichen, sensorischen
oder geistigen Fähigkeiten das Gerät
bedienen, stellen Sie sicher, dass dies nur
unter Aufsicht oder nach entsprechender
Einweisung durch eine für ihre Sicherheit
zuständige Person geschieht.
Beaufsichtigen Sie Kinder, um sicher-
zustellen, dass sie nicht an dem Gerät
spielen!
1.7 Gebrauchs- und Montagean-
weisung
Entsprechend der jeweiligen Anlage sind
zusätzlich die Gebrauchs- und Montage-
anweisungen der zur Anlage gehörenden
Komponenten zu beachten!
Hinweis: Diese Bedienungs- und
i
Montageanweisung bitte sorgfältig
aufbewahren, bei Betreiberwechsel dem
Nachfolger aushändigen, bei Wartungs-
oder Instandsetzungsarbeiten dem Fach-
mann zur Einsichtnahme überlassen.
