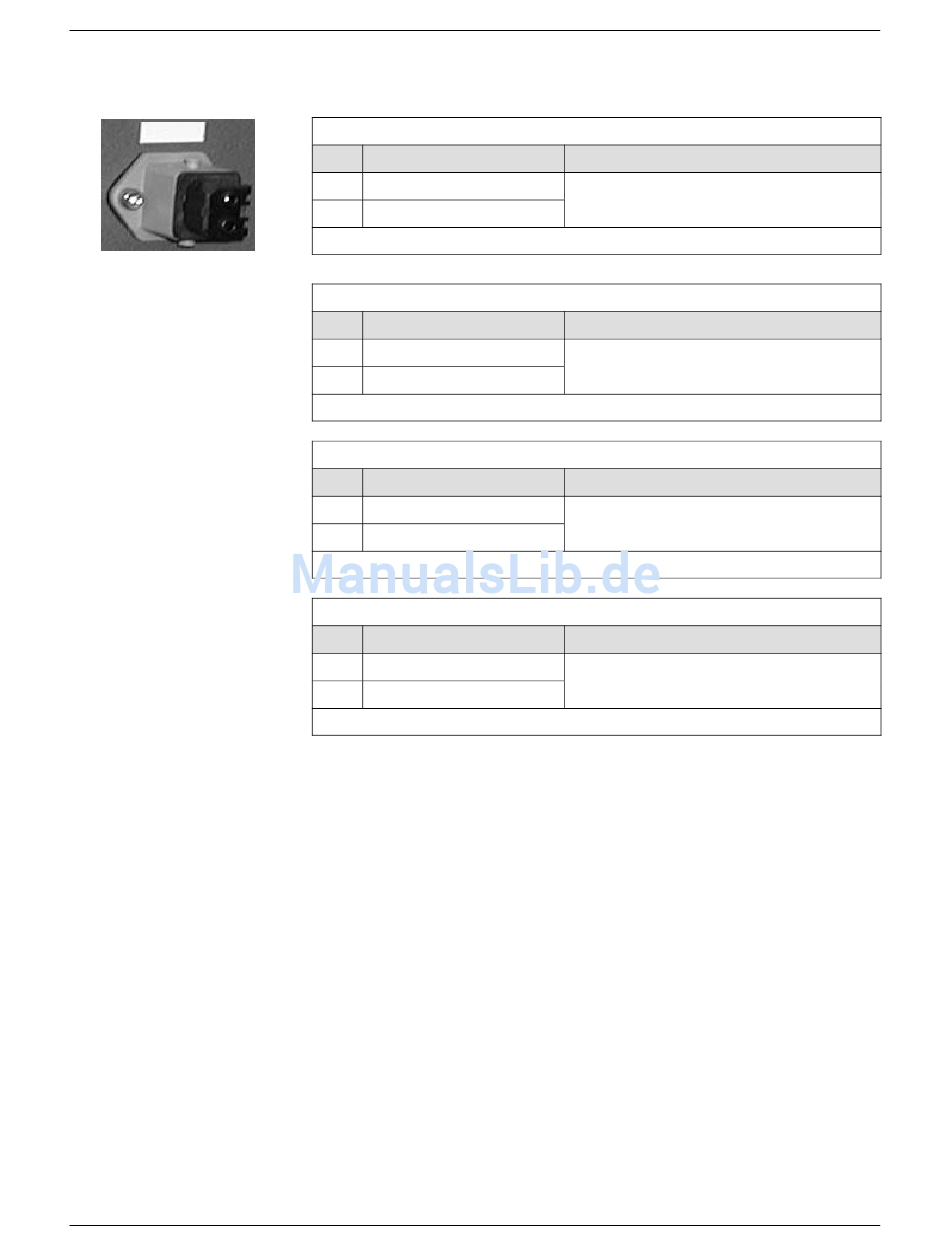

Schnittstelle Auftragskopf-Magnetventilsteuerung

−XS1.1
Abb. 3-15
E 2008 Nordson Corporation
XS1.1 bis XS8.1 (3-polig)
Pin Ausgang
1 − (Masse)
2 24 V
DC
Pin 3 nicht belegt
XS1.2 bis XS8.2 (3-polig)
Pin Ausgang
1 − (Masse)
2 24 V
DC
Pin 3 nicht belegt
XS1.3 bis XS8.3 (3-polig)
Pin Ausgang
1 − (Masse)
2 24 V
DC
Pin 3 nicht belegt
XS1.4 bis XS8.4 (3-polig)
Pin Ausgang
1 − (Masse)
2 24 V
DC
Pin 3 nicht belegt
VBN
Installation
Funktion
Digitaler Ausgang
Funktion
Digitaler Ausgang über XS 2
Funktion
Digitaler Ausgang über XS 2
Funktion
Digitaler Ausgang über XS 2
3-19
P/N 7119415C
