Filterpatrone
Filterpatrone auswechseln
SW24
1
2
Abb. 5-14
1 Filterschraube
2 O-Ring
3 Gewinde

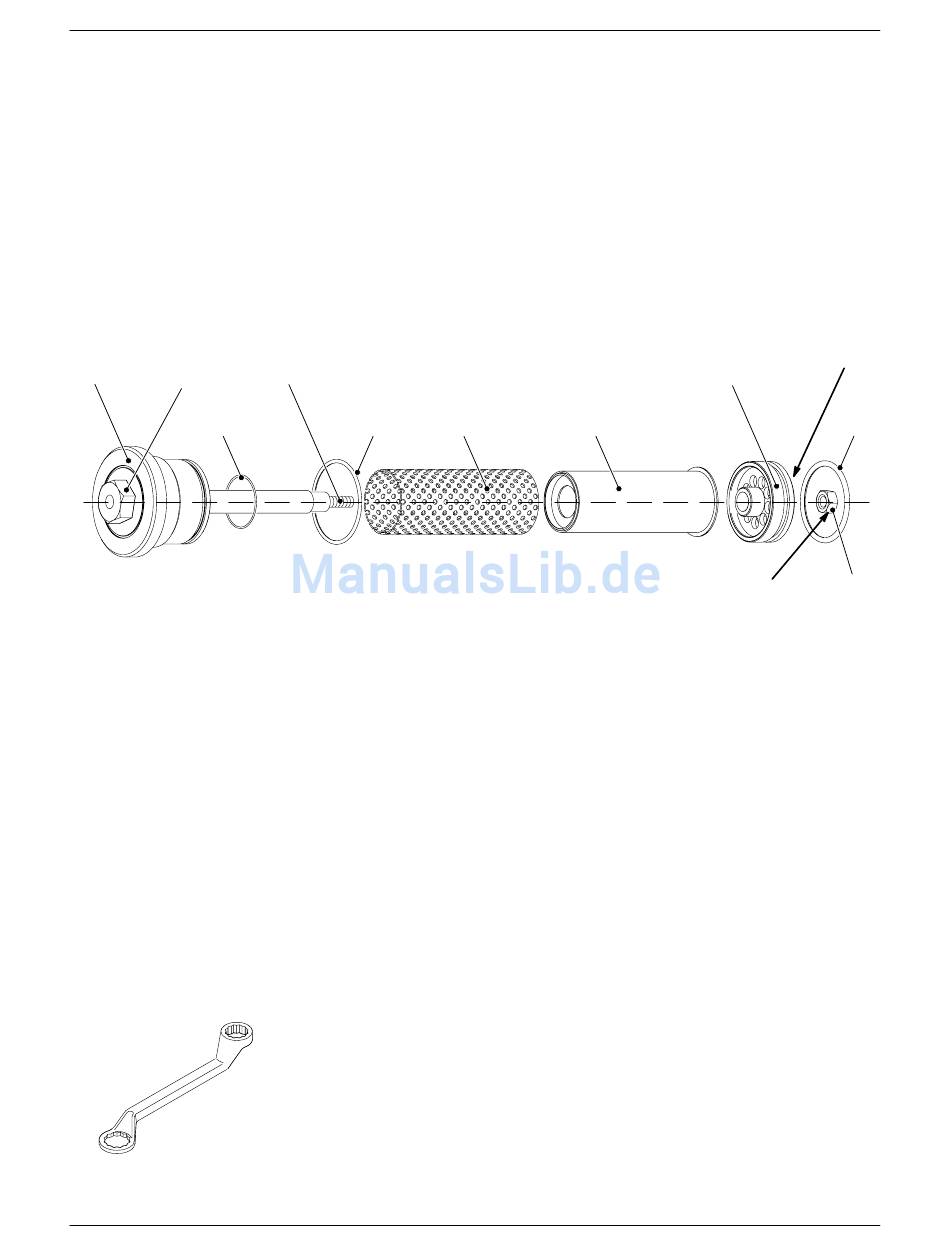

Abb. 5-15
E 2008 Nordson Corporation
(Forts.)
(Forts.)

Filterpatrone reinigen

1. Filterpatrone zerlegen.
2. Klebstoffreste, die sich nicht mechanisch entfernen lassen, mit einem
Reinigungsmittel auflösen.
3. Bei der Verwendung von Reinigungsmitteln unbedingt die
Herstellerhinweise beachten!
3
2
4 Filterkorb
5 Filtergewebe

Filterpatrone montieren

1. Filterschraube senkrecht in einen Schraubstock einspannen.
2. O-Ringe auf einwandfreien Zustand prüfen, ggf. auswechseln.
3. Einzelteile zusammensetzen (siehe Abbildung oben).
4. Mutter (6, Abb. 5-14) von Hand auf das Gewinde (3, Abb. 5-14)
aufschrauben. Das Filtergewebe darf dabei nicht gestaucht werden.
5. Mit einem Drehmomentschlüssel (SW 16) festschrauben.
Drehmoment 14 Nm / 124 lbin.
6. Mit einer Kontermutter sichern, Drehmomentschlüssel (SW 13) nutzen.
Drehmoment 24 Nm / 212 lbin.
HINWEIS: Zur korrekten Montage empfiehlt Nordson, einen zweiten
Schlüssel zu benutzen, um ein Mitdrehen der Mutter zu verhindern.
4 5
6 Mutter
7 Sechskant-Mutter (Kontermutter)
VBN
5-15
Wartung
SW 16
6
2
7
SW13
