3-8
Installation
Frequenzumrichter anschließen
R/L1 S/L2 T/L3 U/T1 V/T2 W/T3
DC− DC+ BR+ BR− PE

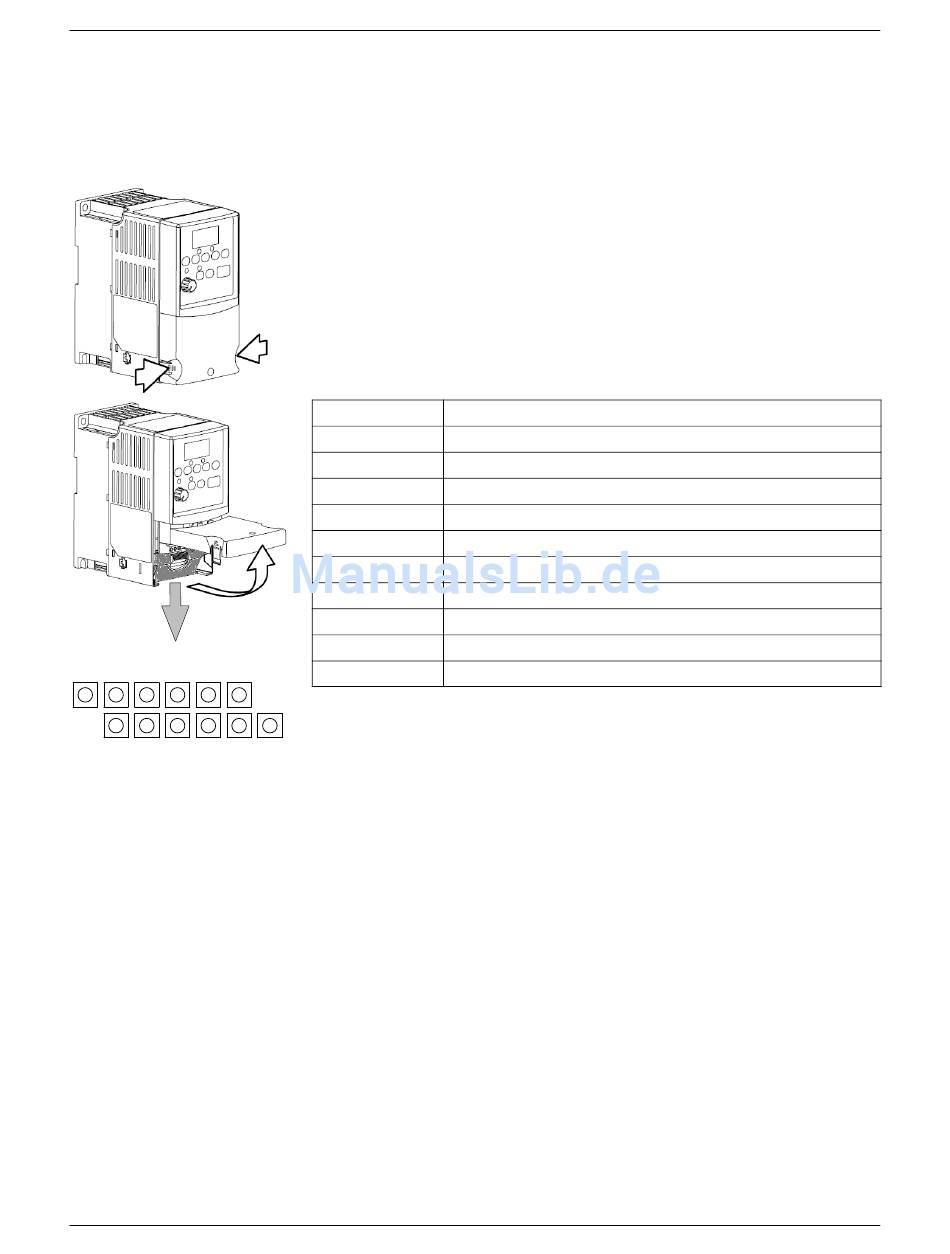

Abb. 3-7
P/N 7119415C
Im System befindliche Motoren von z. B. Dosierpumpeneinheiten müssen
an die dafür vorgesehenen Frequenzumrichter im Schaltschrank des
Schmelzgerätes angeschlossen werden (siehe auch Schaltplan).
Das Motorkabel durch eine in der Schaltschrankseitenwand befindliche
Kabeldurchführung (85XS1 u. a.) in den Schaltschrank einführen und nach
Schaltplan direkt an den Frequenzumrichter anschließen.
Die Druckflächen auf beiden Seiten der Abdeckung zusammendrücken. Die
Abdeckung nach vorne ziehen und nach oben klappen. So kann sie
abgenommen werden.
Fingerschutz (grau dargestellt) abnehmen: geriffelte Fläche eindrücken,
Fingerschutz nach unten schieben und dann abnehmen.
Hinter dem Fingerschutz befinden sich die Anschlussklemmen:
R / L1
S / L2
T / L3
U / T1
V / T2
W / T3
PE
DC−
DC+
BR−
BR+
Ein Überdruckschalter wird an die Kontakte 1 und 11 angeschlossen. Dazu
muss die Brücke entfernt werden (siehe auch Schaltplan).
PE
Spannungsversorgung des Frequenzumrichters
Spannungsversorgung des Frequenzumrichters
Nicht belegt
Motor (Phase 1)
Motor (Phase 2)
Motor (Phase 3)
Erdungsleiter
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
