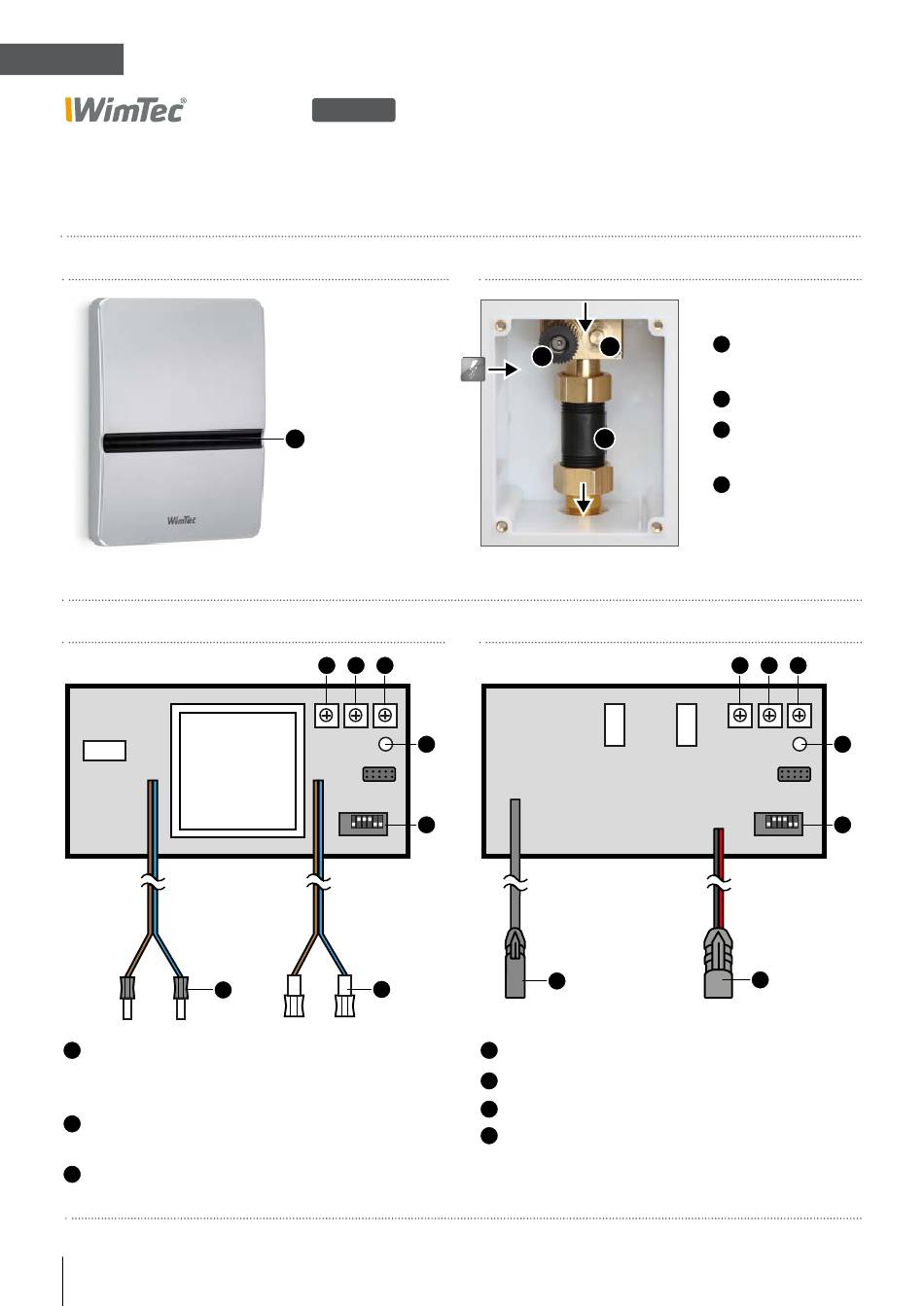

Frontplatte:

Elektronikmodul MULTI 2 - 230 V:
B
A Anschluss Magnetventil
230 V – Magnetventil 24 V
9 V – Magnetventil 6 V
B Anschluss Spannungsversorgung
9 V oder 230 V
C DIP-Schalter zum Einstellen der Funktionen
6
HyPlus
1
E F G
D
ON ON C
OFF OFF
1 2 3 4 5 6 1 2 3 4 5 6
A
WimTec Rohbauset U2:
Zulauf
3
2
B L
4
Ablauf
Elektronikmodul MULTI 2 - 9 V:
B
D LED zur Statusanzeige
Intervall-Regler
E
Hauptspülzeit-Regler
F
Reichweiten-Regler
G
Infrarot-Sensor
1
mit Kontroll-LED
Absperrventil
2
Schmutzsieb-
3
abdeckung
Durchspülrohr
4
E F G
D
ON ON C
OFF OFF
1 2 3 4 5 6 1 2 3 4 5 6
A
