DE
PROOF TB

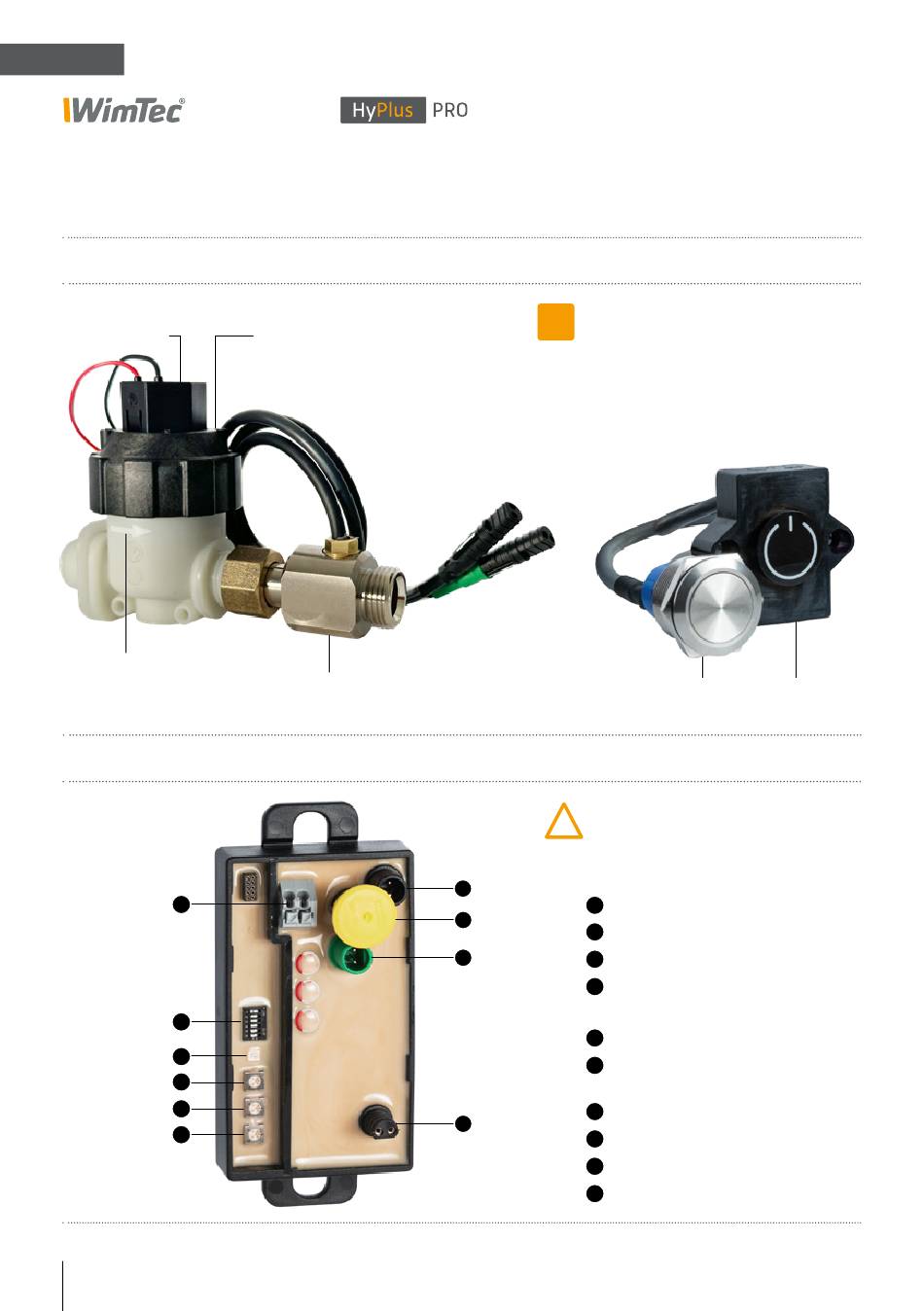

Legende
Magnetventil und Temperatursensor
Magnetventil
Hinweispfeil
für Flussrichtung
Elektronikmodul
E
F
G
H
i
J
6
Überwurfmutter
für Magnetventil
Temperatursensor
Taster und Intfrarotsensor
i
HINWEIS:
Bei einer Bedienung über den Taster
ist zum Einstellen, steuern und aus-
lesen mit dem Infrarot-Tablet WimTec
REMOTE der Anschluss des Infrarot-
sensors erforderlich.
ACHTUNG: Beim Herstellen
!
der Kabelverbindungen auf
die Markierungen achten!
A
A
Anschluss Magnetventil
B
B
Anschluss Infrarotsensor
C
C
Anschluss Temperatursensor
D
Anschluss Spannungs-
versorgung (9 V oder 12 V)
Anschluss Taster
E
DIP-Schalter zum Einstellen
F
der Funktionen
G
Status-LED
D
H
Intervall-Regler
i
Zeit-Regler
J
Maximallaufzeit-Regler
Taster
Infrarotsensor
