MULTI 2

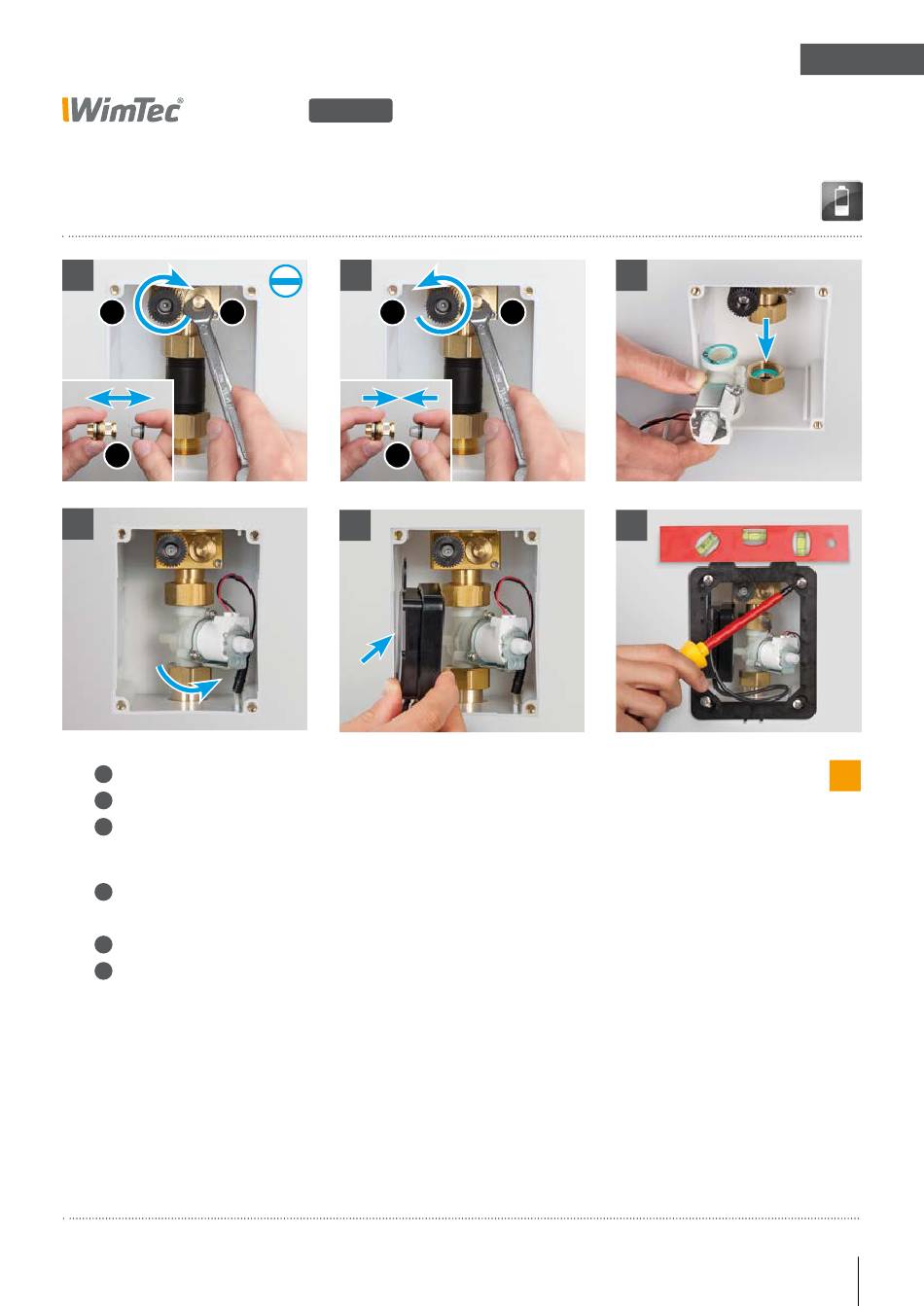

Montage - 9 V Batterieversion
1
a
b
c
4
1. a Vorabsperrung schließen.
b Schmutzsieb-Abdeckung öffnen.
Schmutzsieb entfernen, Schmutzsieb-Abdeckung
c
wieder einsetzen.
2. a Vorabsperrung öffnen und Leitung durchspülen,
danach Vorabsperrung wieder schließen.
Schmutzsieb-Abdeckung öffnen.
b
Schmutzsieb und Schmutzsieb-Abdeckung
c
wieder einsetzen.
3. Magnetventil mit Dichtungen einsetzen.
Flussrichtung beachten!
4. Magnetventil schräg stellen.
5. Batteriemodul in das Rohbauset einsetzen.
6. Montagerahmen ausrichten und festschrauben.
HyPlus
2
a
c
5
3
b
6
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
DE
!
ACHTUNG!
