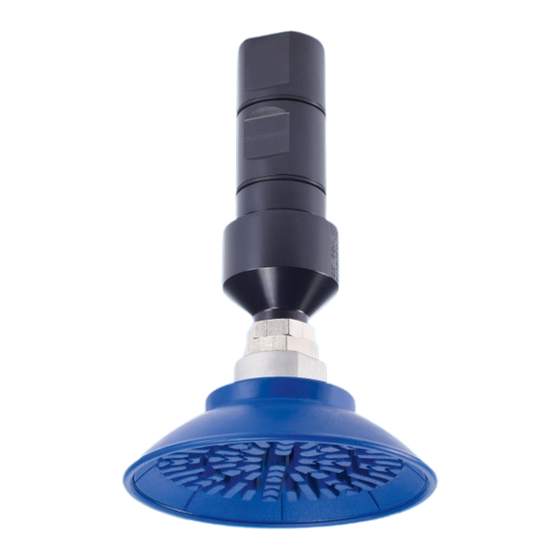

- Seite 1 Montage- und Betriebsanleitung GSW-V Vakuumgreifer Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 389115 Auflage: 02.00 | 18.02.2025 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
Werkzeughalter TENDO ..............15 4.2.2 Werkzeughalter WELDON .............. 16 5 Betrieb ....................17 6 Fehlerbehebung................... 19 6.1 Keine Luft/Kühlwasser kommt aus dem Produkt ......... 19 6.2 Werkstückverlust ................. 19 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... - Seite 4 8.1 GSW-V 20 ..................22 8.2 GSW-V 25................... 22 8.3 GSW-V 32................... 23 9 Einbauerklärung .................. 24 10 Information zur RoHS-Richtlinie, REACH-Verordnung und zu besonders besorgniserregenden Inhaltsstoffen (SVHC)..........25 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115...
-
Seite 5: Allgemein
Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 6: Mitgeltende Unterlagen
Vakuumgreifer GSW-V in der bestellten Variante Montage- und Betriebsanleitung 1.4 Zubehör Für dieses Produkt ist eine breite Palette an Zubehör erhältlich. Für Informationen, welche Zubehör-Artikel mit der entsprechenden Produktvariante verwendet werden können, siehe Katalogdatenblatt. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 7: Grundlegende Sicherheitshinweise
Durch Umbauten, Veränderungen und Nacharbeiten, z. B. zusätzliche Gewinde, Bohrungen, Sicherheitseinrichtungen, können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 8: Ersatzteile
Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen in der Lage, Arbeiten an elektrischen Anlagen auszuführen, mögliche Gefahren zu erkennen und zu vermeiden und kennt die relevanten Normen und Bestimmungen. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 9: Persönliche Schutzausrüstung
Produkt ausgehen, die zu schweren Verletzungen und erheblichen Sachschäden führen können. Jede Arbeitsweise unterlassen, welche die Funktion und Betriebssicherheit des Produktes beeinträchtigen. Das Produkt bestimmungsgemäß verwenden. Die Sicherheits- und Montagehinweise beachten. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 10: Transport
Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen, erheblichem Sachschaden und Umweltschaden führen können. Bestandteile des Produkts nach den örtlichen Vorschriften dem Recycling oder der ordnungsgemäßen Entsorgung zuführen. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 11: Grundsätzliche Gefahren
Tod führen. Durch geeignete Maßnahmen den Gefahrenbereich absichern. WARNUNG Verletzungsgefahr durch scharfe Kanten und spitze Ecken! Scharfe Kanten und spitze Ecken können zu Schnittverletzungen führen. Geeignete Schutzausrüstung tragen. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... - Seite 12 Produkte mit einer mechanischen Greifkrafterhaltung können sich bei einem Ausfall der Energieversorgung noch eigenständig in die Richtung bewegen, die durch die mechanische Greifkrafterhaltung vorgegeben ist. Die Endlagen des Produktes mit SCHUNK Druckerhaltungsventilen SDV-P sichern. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115...
-
Seite 13: Technische Daten
ISO 8573-1:2010 [7:4:4] Mindestdruck [bar] Maximaldruck [bar] Luftverbrauch bei 4 bar [l/min.] Luftverbrauch bei 6 bar [l/min.] Weitere technische Daten enthält das Katalogdatenblatt. Es gilt jeweils die letzte Fassung. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 14: Montage
Keine Schrumpffutter verwenden! Prüfen, ob die O-Ringe (6) am Schaft eingesetzt sind, ggf. O- Ringe (6) einsetzen. Das Modul mit dem Schaft bzw. über die Spannfläche (1) in den Werkzeughalter einspannen. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 15: Montagebeispiel
Sicherstellen, dass im System keine Restenergie mehr vorhanden ist. 4.2 Montagebeispiel 4.2.1 Werkzeughalter TENDO Schnittdarstellung GSW-V im TENDO eingespannt Der Schaft vom GSW-V wird flächig durch den Werkzeughalter TENDO gespannt. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 16: Werkzeughalter Weldon
Montage 4.2.2 Werkzeughalter WELDON Schnittdarstellung GSW-V im WELDON eingespannt Der Schaft vom GSW-V wird über die Spannfläche (1) durch den Gewindestift (2) des Werkzeughalters WELDON gespannt. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 17: Betrieb
Werkstück mit dem GSW-V positionieren. Werkstück lösen Werkstück mit dem GSW-V an der Zielposition absetzen. ð Die leichte Nachgiebigkeit des Vakuumsaugers (4) kann hierbei wieder als Z-Ausgleich genutzt werden. Druckluft- oder Kühlschmiermittelversorgung abschalten. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... - Seite 18 Betrieb ð Es wird kein Unterdruck mehr erzeugt. ð Das Werkstück wird nun nicht mehr gehalten. GSW-V vom Werkstück abheben. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115...
-
Seite 19: Fehlerbehebung
6.2 Werkstückverlust Mögliche Ursache Maßnahmen zur Behebung Düse verstopft/verschmutzt. Kontrolle der Düse ggf. reinigen. } 7.2 [/ 20] empfohlenes Werkstückgewicht Beachten der technischen Daten überschritten / technische Daten } 3 [/ 13] überschritten 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 20: Wartung
Sauger mit Reduzierstück (7) wieder hineindrehen. 7.3 Zusammenbauzeichnung Die folgende Abbildung ist ein Beispielbild. Sie dient zur Veranschaulichung und Zuordnung der Einzelteile. Abweichungen je nach Baugröße und Ausführungsart möglich. 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... - Seite 21 Wartung * ab Baugröße GSW-V 32 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115...
-
Seite 22: Ersatz- Und Verschleißteile
Reduzierstück G1/4 AG / G1/8 AG Sauger mit GSW-V20 Sauger Bezeichnung einzeln Ident.-Nr. Ident.-Nr. 0309126 0309135 Sauger-Typ 30 G1/4 0309127 0309136 Sauger-Typ 80 G1/4 0309128 0309137 Sauger-Typ 125 G1/4 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 23: Gsw-V 32
O-Ring DIN 3771, 29,00 x 1,50mm 9952179 Reduzierstück G1/4 Sauger mit GSW-V20 Sauger Bezeichnung einzeln Ident.-Nr. Ident.-Nr. 0309131 0309135 Sauger-Typ 30 G1/4 0309132 0309136 Sauger-Typ 80 G1/4 0309133 0309137 Sauger-Typ 125 G1/4 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 24: Einbauerklärung
Anhang VII, Teil B wurden erstellt. Bevollmächtigter zur Zusammenstellung der technischen Unterlagen: Stefanie Walter, Adresse: siehe Adresse des Herstellers Lauffen/Neckar, Februar 2025 Dr.-Ing. Manuel Baumeister, Head of Systems Engineering, Technology & Innovation 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115... -
Seite 25: Information Zur Rohs-Richtlinie, Reach-Verordnung Und Zu Besonders Besorgniserregenden Inhaltsstoffen (Svhc)
Erweiterung 2015/863/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)“ als „ortsfeste Großanlagen“ oder als „ortsfeste industrielle Großwerkzeuge“ eingestuft oder erfüllen ihre bestimmungsgemäße Funktion nur als Teil einer/eines solchen. Damit fallen Produkte von SCHUNK zum gegenwärtigen Zeitpunkt nicht in den Geltungsbereich der Richtlinie. REACH-Verordnung Produkte von SCHUNK entsprechen uneingeschränkt den Regelungen der... - Seite 26 02.00 | GSW-V | Montage- und Betriebsanleitung | de | 389115...
