Flowmax
400i
Analogausgang QA
Der Analogausgang steht als Stromausgang 0-20mA oder 4-20mA zur
Verfügung. Standardmäßig ist der Stromausgang im 4-20mA Modus aktiviert.
Er kann über FlowCon auch deaktiviert oder umkonfiguriert werden.
Der Stromausgang gibt Ströme zwischen 0 und 22,6mA als Maß für den
aktuellen Fluss bzw. den Zustand des Messrohrs aus.
Dabei bedeuten am Beispiel 4-20mA:
20 mA signalisiert, die Obergrenze des zu betrachtenden Messbereichs
4 mA signalisiert, die Untergrenze des zu betrachtenden Messbereichs
3,5 mA signalisiert, leeres Messrohr
Ober- und Untergrenze können innerhalb des typenspezifischen Messbereichs
des Gerätes frei parametriert werden. Standardmäßig ist der Nullfluss auf 0
bzw. 4 mA und der jeweilige Endwert des Messbereiches auf 20 mA gesetzt.
Einstellbereich:
0-20mA, 4-20mA, aus
Ausgabewerte:
Fluss, Temperatur
Wenn der Stromausgang verwendet wird, sollte der maximale Widerstand nicht
über 500Ohm ansteigen, da sonst nicht sichergestellt ist, dass das Messgerät
den Maximalwert von 22,6mA liefern kann.

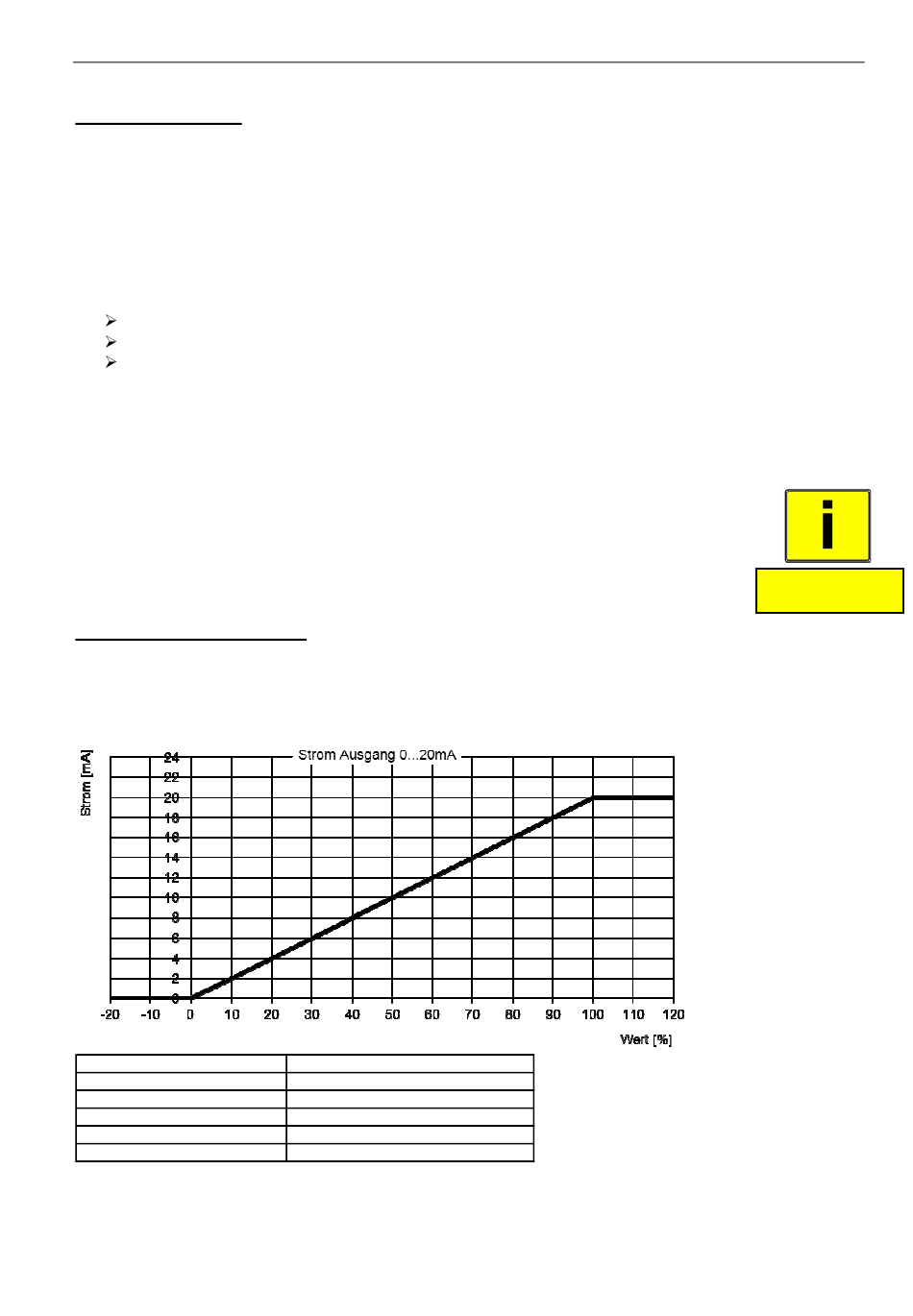

Kennlinien Analogausgang
0 bis 20mA
Für die Darstellung wurde „Bereich min" als 0% und „Bereich max" als 100%
verwendet.
Wert
kleiner 0%
0% (Bereich min)
zwischen 0% und 100%
100% (Bereich max)
grösser 100%
M I B
Strom [mA]
0
0
Linear interpolation von 0 bis 20 mA
20
20
3. Inbetriebnahme
WICHTIG!
13
