Betriebsanleitung
DE
DE
Steuereinheit
Auflagekontrolle
PS7570
0

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm PS7570

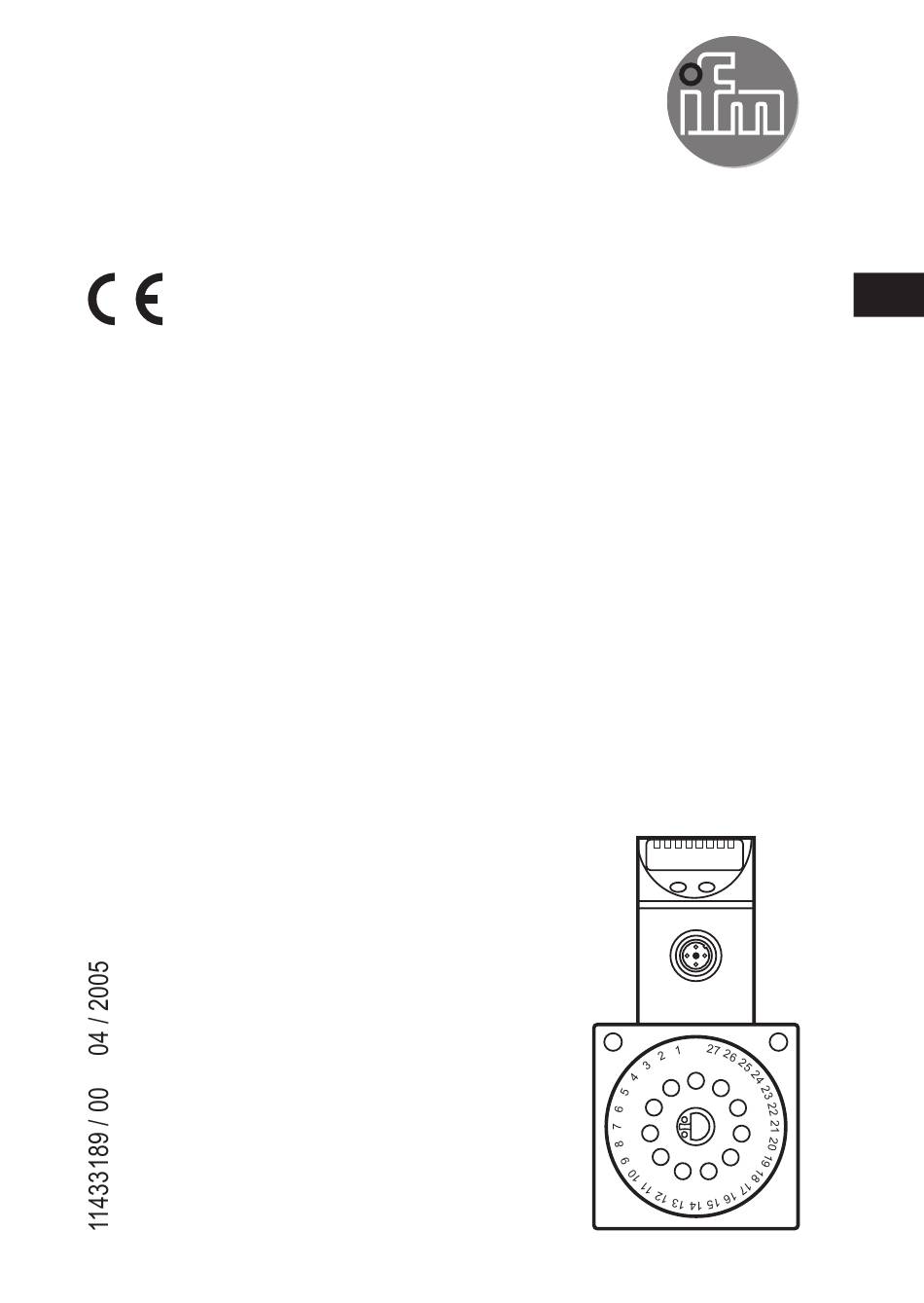

  • Seite 1 Betriebsanleitung Steuereinheit Auflagekontrolle PS7570...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 2 Kurzanleitung zum Einstellen der Steuereinheit ��������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Einstellen des Systems����������������������������������������������������������������������������������������5 5 Druckluftversorgung���������������������������������������������������������������������������������������������7 6 Montage der Steuereinheit ����������������������������������������������������������������������������������7 7 Vorbereitungen zur Inbetriebnahme ��������������������������������������������������������������������9 8 Einstellen (Abgleich der pneumatischen Brücke) ����������������������������������������������10 9 Technik-Information Drucksensor ����������������������������������������������������������������������14 9�1 Programmieren allgemein ���������������������������������������������������������������������������16 9�1�1 Einstellbare Parameter �����������������������������������������������������������������������17 10 Technik-Information Druckluftsystem ���������������������������������������������������������������21...
  • Seite 3: Sicherheitshinweise

    1 Sicherheitshinweise Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung� Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffende Applikationen eignet� Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen� Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s�...
  • Seite 4: Bestimmungsgemäße Verwendung

    Optional (Einstellmöglichkeiten für besondere Bedingungen) Ist im Prozess mit unterschiedlichen Oberflächenbeschaffenheiten oder sich ändernden Spanndrücken zu rechenen, können sich unterschiedliche Werte bei gleichem Spaltabstand ergeben� Wiederholen Sie die Anfahrt des Objekts mit dem gewünschtem "Grenzspalt" einige Male, notieren Sie bei jedem Endpunkt den Anzeigewert, z�...
  • Seite 5: Funktionsweise

    Das System überwacht das Einhalten / Überschreiten kleinster Abstände von 10 µm bis ca� 400 µm (max� ca� 700 µm; abhängig von Anzahl und Durchmesser der Staudruckdüsen und von der Messsituation)� Damit lässt sich zuverlässig eine Anlagenkontrolle bzw� Anwesenheitskontrolle realisieren (z� B� Kontrolle der Lage eines Werkstücks an seiner Bearbeitungsposition)�...
  • Seite 6 Abgleich der 1� Spaltabstand vorgeben: Pneumatikbrücke: • Reale Betriebsbedingungen herstellen (z� B� Werkstück in Bearbeitungsposition bringen); • oder Staudruck durch Bügelmessschraube mit integrierter Düse simulieren� Bügelmesschrauben mit Düsendurchmesser = 1,5 mm sind unter der Bestell-Nr� E30074 erhältlich� Andere Düsendurchmesser auf Anfrage� 2�...
  • Seite 7: Druckluftversorgung

    5 Druckluftversorgung Pneumatik • Druckluftversorgung: 0,7 bar bis max� 1,5 bar (70 kPa bis max� 150 kPa / 10 PSI bis max� 22 PSI); für optimierten Betrieb 1 bar (100 kPa / 15PSI)� Stellen sie den Druckregler auf einen Druck < 1,5 bar (150 kPa / 22 PSI) ein, bevor Sie die Steuereinheit in Betrieb nehmen�...
  • Seite 8: Montageposition

    Montageposition Das Gerät sollte möglichst höher als die Staudruckdüsen montiert werden, um Kondenswasser und Partikel im Druckluftsystem stetig abzuführen� Einbau-Umgebung Das Gerät darf nicht in ein luftdichtes Gehäuse / einen luftdichten Schaltschrank eingebaut werden (die Luft an der Blendenscheibe muss ungehindert abfließen können)� Montagepositionen des Geräts Drucksensor...
  • Seite 9: Vorbereitungen Zur Inbetriebnahme

    Batterieschaltung - Blöcke • Öffnen der Anschlüsse für Versorgungsdruck (P-SUP), aneinander reihen (Beachten • Druckluft einleiten, Sie die Hinweise Seite 22!) • Druckluft weiterleiten durch mitgeliefertes Rohrstück (Batterieschaltung)� P-SUP 7 Vorbereitungen zur Inbetriebnahme Anschluss der P-SUP Druckleitungen P-SUP = Versorgungsdruck P-OUT = Messstrecke (Staudruck)
  • Seite 10: Elektrischer Anschluss Des Sensors

    Gerät folgendermaßen an: 2: OUT2 2: OUT2 4: OUT1 4: OUT1 Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz) 8 Einstellen (Abgleich der pneumatischen Brücke) Messzweig (I) Referenzzweig (II)
  • Seite 11: Die Schritte Im Einzelnen (Beispiel Für 1 Düse Mit Ø = 2 Mm)

    Abgleich der Drehen an der Blendenscheibe, pneumatischen bis kleinster positiver oder Brücke negativer Wert im Sensor- Display angezeigt wird� Vorgehensweise: 1� Blendenscheibe bis zum Anschlag abziehen� 2� auf gewünschte Position drehen und wieder einrasten lassen� Feinabgleich 3� Übernahme des verbleibenden Differenzdrucks als (optional) Schaltpunkt: Drücken der Einstelltasten (Schaltpunkte teachen oder...
  • Seite 12 Schritt 3 - Druckverhältnisse - Abgleich der in Messzweig und pneumatischen Referenzzweig so Brücke durch weit wie möglich Drehen der angeglichen, Blendenscheibe (hier: Blendenscheibe auf Position 6)� → Anzeige des verbleibenden Differenzdrucks (hier: -12 mbar)� Schritt 4 Drücken Sie die Taste - Feinabgleich Mode / Enter, bis Mode/Enter Set...
  • Seite 13 Optional Einstellen eines Toleranzbereichs (positiv oder negativ; wenn z� B� Werkstücke mit unterschiedlichen Oberflächen verarbeitet werden): Drücken Sie die Taste Mode / Enter, bis der Mode/Enter Set TOL1 im Display erscheint� Drücken Sie die Taste Set und halten Sie sie Mode/Enter Set gedrückt�...
  • Seite 14: Technik-Information Drucksensor

    9 Technik-Information Drucksensor Bedien- / Anzeigeelemente des Drucksensors Mode/Enter 1 4 x LED grün leuchtende LED = eingestellte Anzeigeeinheit 2 2 x LED gelb Anzeige des Schaltzustands; leuchtet, wenn der jeweilige Ausgang durchgeschaltet ist� 3 4-stellige Anzeige des Systemdrucks, der alphanumerische Parameter und Parameterwerte Anzeige...
  • Seite 15 blinkend: Kurzschluss in beiden Schaltausgängen** Fehler beim Teachvorgang (Feinabgleich, TSPx) *Die Meldungen werden nicht angezeigt, wenn Dmod = Mod2 oder Mod3� **Der betreffende Ausgang ist abgeschaltet, solange der Kurzschluss andauert� Verriegeln / Das Gerät lässt sich elektronisch verriegeln, so dass unbeabsichtigte Entriegeln Fehleingaben verhindert werden: Drücken Sie im Run-Modus die beiden Einstelltasten, bis...
  • Seite 16: 9�1 Programmieren Allgemein

    9.1 Programmieren allgemein Drücken Sie die Taste Mode / Enter, bis der Mode/Enter Set gewünschte Parameter im Display erscheint� Drücken Sie die Taste Set und halten Sie sie Mode/Enter Set gedrückt� Der aktuelle Parameterwert wird 5 s lang blinkend angezeigt, danach wird er erhöht* (schrittweise durch Einzeldruck oder...
  • Seite 17: 9�1�1 Einstellbare Parameter

    9.1.1 Einstellbare Parameter Teachfunktion für Schaltpunkt 1 / Schaltpunkt 2 Bei Druck der Taste Set wird der aktuelle Messwert angezeigt, bei Loslassen der Taste wird er festgehalten� Erneuter Druck auf Set aktualisiert den Wert erneut; bei Druck der Taste Mode wird er als Schaltpunkt übernommen� Schaltpunkt 1 / 2 manuell eingeben (optional) Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert�...
  • Seite 18 Anzeigemodus Es sind 3 Einstellungen wählbar: Mod1 = Anzeige des Differenzdrucks als Zahlenwert� Mod2 = Anzeige des Differenzdrucks als Zahlenwert, nach Verriegeln: Abstandsgraph (Abstand des Differenzdrucks von Schaltpunkt 1)� Mod3 = Im Run-Modus Anzeige des Abstandsgraphs; bei Druck auf Taste Mode wird der Differenzdruck 15 s lang als Zahlenwert angezeigt�...
  • Seite 19 Schaltlogik der Ausgänge Es sind 2 Einstellungen wählbar: - PnP = positiv schaltend - nPn = negativ schaltend Die Einstellung gilt für beide Schaltausgänge� Dämpfung für die Ausgänge Mit dieser Funktion lassen sich Druckspitzen von kurzer Dauer oder hoher Frequenz ausfiltern� dAP-Wert = Ansprechzeit zwischen Druckänderung und Änderung des Schaltzustands in Sekunden�...
  • Seite 20 TOL1 / TOL2 Über die Menüpunkte TOL1 / TOL2 kann der Schaltpunkt auf Rauhigkeitsän- veränderte Oberflächensituationen angepasst werden� Die derungen der Grundeinstellung des Gerätes (Brückenabgleich und Werte der Prallfläche Schaltpunkte) wird dadurch nicht verändert� Bitte beachten Sie: = SP1 / 2 + TOL1 / 2 Real (TOL1 / 2) Beispiel: - SPx = -20 mbar...
  • Seite 21: Technik-Information Druckluftsystem

    10 Technik-Information Druckluftsystem Auslegung der Die Reaktionszeit des Systems wird in erster Linie von der Messleitungen Auslegung des Pneumatiksystems bestimmt� • Der elektronische Drucksensor reagiert innerhalb von Sekundenbruchteilen auf veränderte Differenzdrücke� • Das Pneumatiksystem dagegen reagiert mit einer Zeitverzögerung, da das Medium Luft kompressibel ist� Das bedeutet: Wird ein Werkstück auf die Staudruckdüsen aufgelegt, wird der Kammerdruck der pneumatischen Brücke solange komprimiert...
  • Seite 22 Beispiel: Normschlauch mit Innendurchmesser 4 mm und 5 m Länge; abgefragt wird 1 Messdüse mit Durchmesser 1,5 mm� • Schnellste Reaktionszeit (bei Totalverschluss der Messdüse): ca� 0,4 s� • Die normale Reaktionszeit (vorgegebener Spaltabstand geringfügig überschritten) kann max� das Doppelte dieses Werts betragen�...
  • Seite 23 Rauhe Umge- Achten Sie darauf, dass die Messdüsen nicht durch bungsbedingun- Kühlschmiermittel verharzen / zugesetzt werden� Beachten Sie bei den unterschiedlichen Einbausituationen: • Anordnung der Staudruckdüsen senkrecht / von oben in den Maschinenraum (Abb� 1)� Gute Voraussetzung, um auch bei unterbrochener Luftzufuhr den Eintritt von Kühlschmiermittel in die Messdüsen zu vermeiden (wenn das Kühlschmiermittel nicht unter hohem Druck in den Spalt zwischen Auflage und...
  • Seite 24 Anzahl Düsen / max� Messbereich [mm] Messdüsen [ø in mm] 0,12 0,12 0,12 0,12 0,30 0,30 0,30 0,30 0,40 0,40 0,30* 0,20* 0,50 0,40 0,25* 0,15* 0,60 0,40 0,20* 0,10* 0,70 0,40 0,20* 0,10* 0,80 0,40 0,20* 0,10* *Luftmenge durch Blende im Messssystem begrenzt Minimaler Beachten Sie bei sehr kleinen Spaltabständen / Messbereich...
  • Seite 25: Technische Daten

    11 Technische Daten Technische Betriebsspannung [V] �������������������������������������������������������� 20���32 DC Daten Stromaufnahme [mA]������������������������������������������������������������������� < 60 Drucksensor Strombelastbarkeit je Schaltausgang [mA]����������������������������������� 250 Kurzschlussschutz; verpolungssicher / überlastfest,Watchdog integriert Spannungsabfall [V] ���������������������������������������������������������������������� < 2 Bereitschaftsverzögerungszeit [s]�������������������������������������������������� 0,2 Min� Ansprechzeit Schaltausgänge [ms]������������������������������������������� 3 Schaltfrequenz [Hz] ���������������������������������������������������������� 170���0,125 Genauigkeit / Abweichungen (in % der Spanne) - Schaltpunktgenauigkeit �������������������������������������������������������...
  • Seite 26: Maßzeichnung

    Technische Werkstoffe �����������������������������������������������Aluminium (AlCuMgPbF38) Daten ���������������������������������������������������������������������������������� Messing (MS58) Pneumatikblock ������������������������������������������������������������������������������������Stahl vernickelt ��������������������������������������������������������������������������������������� V2A (1�4301) �������������������������������������������������������������������������������������� FPM (VITON) �����������������������������������������������������������������������������������������������������NBR Schockfestigkeit [g]��������������������������������5 (DIN / IEC 68-2-27, 11 ms) Vibrationsfestigkeit [g] ������������������5 (DIN / IEC 68-2-6, 10 - 2000 Hz) 12 Maßzeichnung 77,5 39,5 Befestigungsbohrung Versorgungsdruck (P-SUP)
  • Seite 27 Messstrecke (P-OUT) Gewindeanschluss 1 / 8" für Steckverschraubung (→ Zubehör 1), zurückgesetzt in Tunnelbohrung, ø 15 mm, Länge 5,5 mm Montagegewinde M5 Dichtfläche Zubehör 1: Steckverschraubung für Schlauch mit Durchmesser 6 mm (als Zubehör lieferbar, Best�-Nr� E30076), Steckverschraubung für Schlauch mit Durchmesser 8 mm (Best�-Nr�...
