Individuelle Anpassung
triebsanleitung. Die Sitzhaltung sollte ge-
nug Armfreiheit lassen, bequem sein und
eine gute Sicht ermöglichen. Schließen Sie
nach der Anpassung die Schnellspanner.
Nur für Fachpersonal: Einstellung
des Auslegers

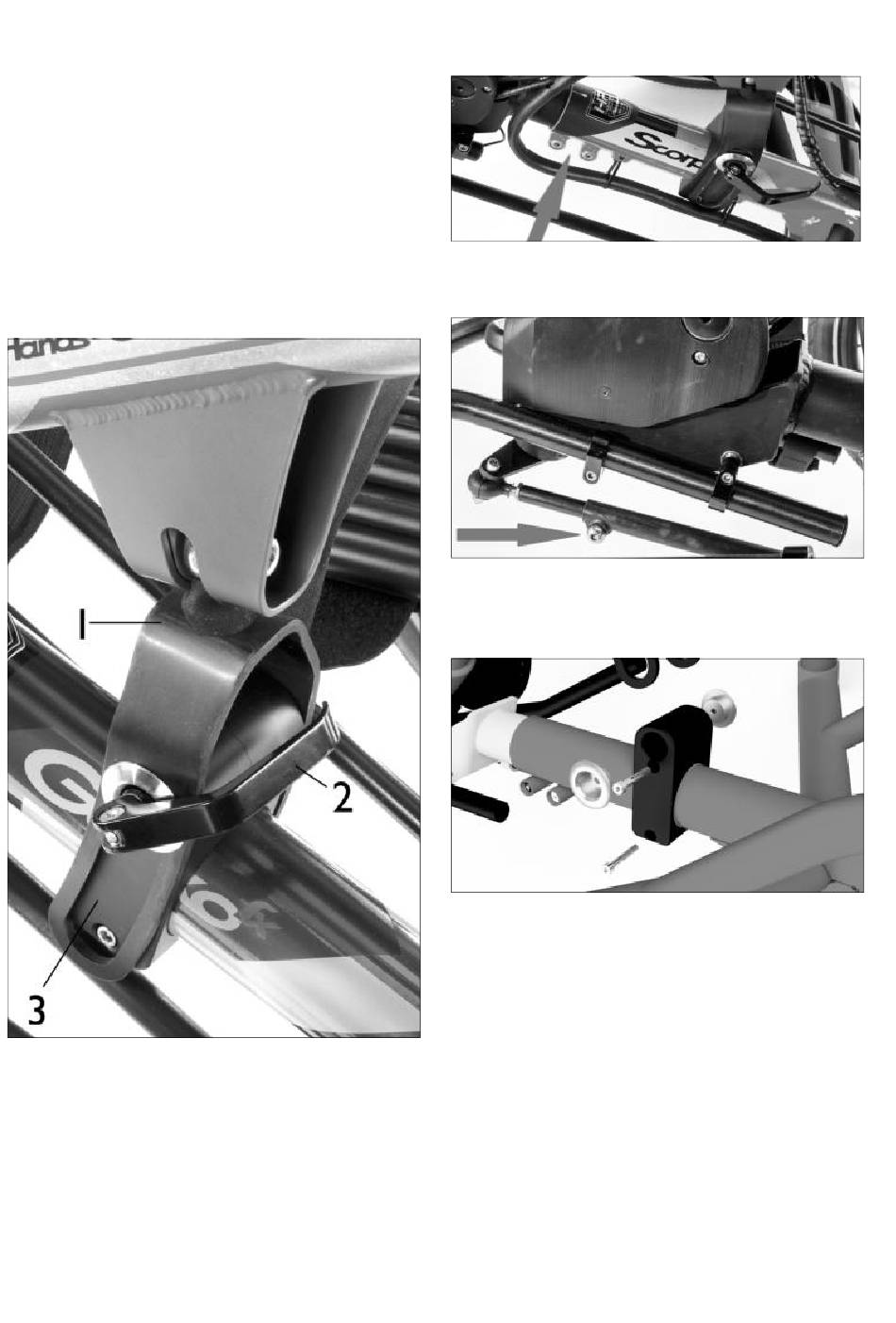

Abb. 1: Stütze: Stützblech und Abstützklemmung liegen
plan übereinander.
1 - Stützblech
2 - Schnellspannhebel
3 - Abstützklemmung
Hands-On-Cycle 9/2022
Abb. 2: Auslegerklemmschrauben
Abb. 3: Klemmschraube zum Einstellen der Schubstan-
genlänge
Abb. 4: Abstützklemmung
Die Abstützklemmung besteht aus einem linken und
einem rechten Teil. Sie werden mit 2 Schrauben verbun-
den und auf dem Rahmen festgeklemmt. Beim Fest-
schrauben muss zuerst die obere und dann die untere
Schraube angezogen werden (7–9 Nm). Mit im Bild:
Schnellspanneraufnahme (links) und Schnellspanner-
mutter (rechts).
9
