trou d'installation
du groupe 2
bloc coulissant
Figure 1
Y
X
É t a p e 4
Fixer la vis
Figure 2
poignée torx
Aux côtés de
Figure 4
Figure 3
Groupe 3e
Groupe 2e
Groupe 1er
Figure 5

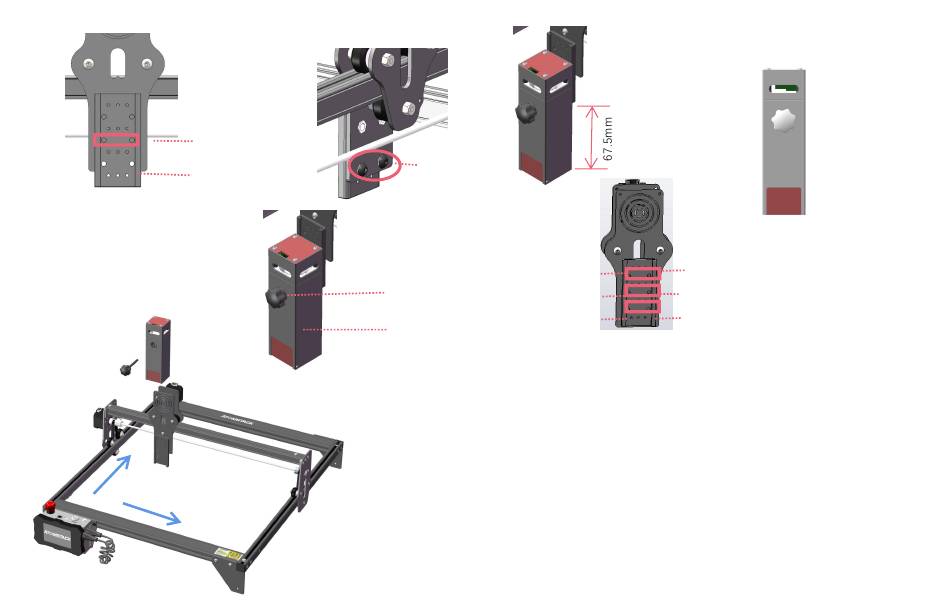

Notes d'installation:
1. La machine de gravure laser dispose de 3 groupes de trous d'installation, le
module laser sera réglé par défaut sur le premier groupe de trous. Veuillez retirer et
réinitialiser le module laser au groupe 2 en tant que trous d'installation standard,
comme indiqué sur les figures 1 et 2 ci-dessous.
2. Insérez le module laser verticalement dans le bloc du rail coulissant et déposez-le
librement du côté de la mise au point, puis serrez la poignée torx. La distance
maximale de déplacement vers le bas du module laser est de 72 mm. La position
limitée pour le mouvement vers le haut est que le bas du laser affleure le bas du bloc
coulissant (Figure 3. Figure 4). Les plages d'épaisseur des produits gravés ou
découpés correspondant à chaque groupe de trous dans le bloc de glissière sont
différentes (comme illustré sur la figure 5).
Étape 4 Composants requis:
Tête laser 1
Gravure ou portée de coupe 0~45mm
Gravure ou portée de coupe 0~65mm
Gravure ou portée de coupe 0~85mm
