S c h r i t t 3
4
3
1
3
2
3
Synchronriemen*2
IDie T-Mutter festziehen und den
überschüssigen Riemeabschneiden.
Profilendkap
T-Muttern*4 Konterschraube
pe*3
Schritt3 Komponent：
Installationsanleitung:

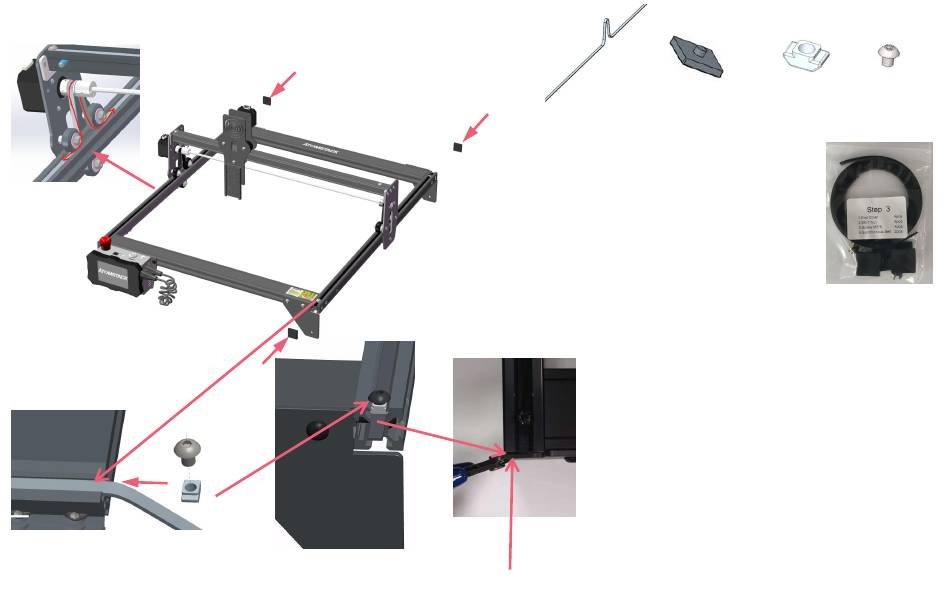

1. Installieren Sie zwei Synchronriemen wie in der Abbildung gezeigt
(ziehen Sie zuerst ein Ende mit einer T-Mutter fest, führen Sie dann das
andere Ende durch die Rolle an der X-Achsen-Komponent und ziehen
Sie schließlich das andere Ende fest und befestigen Sie es mit einer T-
Mutter). Installieren Sie es auf die gleiche Weise ein anderer Zahnriemen.
2. Befestigungsmethode für die T-Mutter (drücken Sie die T-Mutter aus
der Nut an der Endfläche des Profils und ziehen Sie die T-Mutter dann
mit einer Schraube fest). Die T-Mutter befindet sich so nahe wie möglich
am Ende des Profils und der überschüssige Riemen wird abgeschnitten.
3. Decken Sie die Profilendkappe ab (die Seite der Endkappe mit den
Vorsprüngen zeigt nach unten).
TIPPS：
Die Installation des Y-Achsen-Synchronriemens kann sich auf den auf
der X-Achsen-Komponent installierten Synchronriemen beziehen.
Stellen Sie fest, ob der Synchronriemen fest genug ist, und drücken Sie
mit den Fingern auf die in Abbildung 4 gezeigte Position. Wenn keine
offensichtliche Verformung vorliegt, ist sie fest genug. Wenn die
Verformung groß ist, lösen Sie ein Ende der T-Mutter, ziehen Sie den
Synchronriemen fest und ziehen Sie die T-Mutter fest. .
mit T-Mutter *4
