M5-6
2
2
3
S c h r i t t 2
1
Y
X
Die Führungsschiene verläuft durch die Mitte der 3 Rollen.
Wenn sie während des Einbaus zu fest ist, lösen Sie den
Abstand zwischen den oberen und unteren
Führungsrädern entsprechend
Schritt 2 Erforderliche Komponenten ：
3
3
Kontrollkasten*1
1
M5*14 Schraube * 7
M5*6 Schrauben * 1
X-Achsen-Komponent *1
Installationsanleitung:

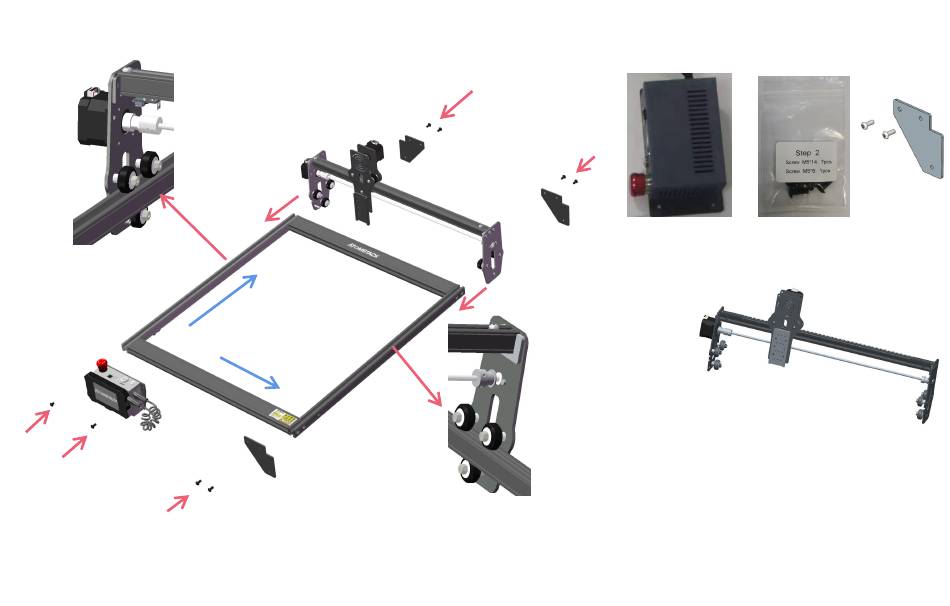

1. Schieben Sie die X-Achsen-Komponent in der in
der Abbildung gezeigten Richtung in den Rahmen
der Basis. Wenn die Rolle und das Profil während
des Installationsvorgangs zu fest sind, können Sie
die Exzentermutter ordnungsgemäß lösen und
dann die Dichtheit der Exzentermutter einstellen,
nachdem die gesamte Montage abgeschlossen ist.
2. Installieren Sie den Schaltkasten wie in der
Abbildung gezeigt.
3. Installieren Sie abschließend 3 Stützfüße mit
Inbusschlüssel M5.
Stützfüße*3
