Montage
18

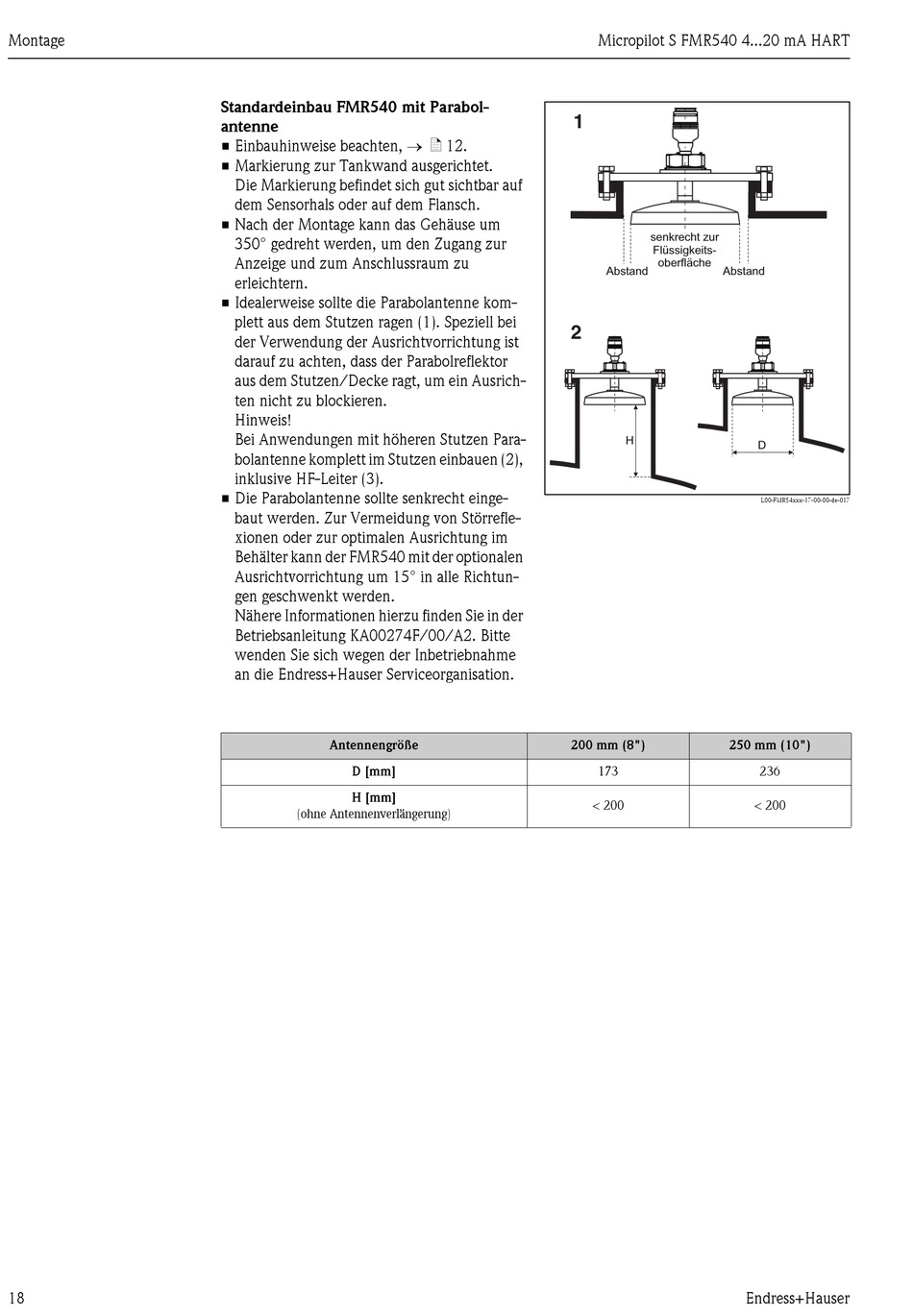

Standardeinbau FMR540 mit Parabol-
antenne
• Einbauhinweise beachten, → ä 12.
• Markierung zur Tankwand ausgerichtet.
Die Markierung befindet sich gut sichtbar auf
dem Sensorhals oder auf dem Flansch.
• Nach der Montage kann das Gehäuse um
350° gedreht werden, um den Zugang zur
Anzeige und zum Anschlussraum zu
erleichtern.
• Idealerweise sollte die Parabolantenne kom-
plett aus dem Stutzen ragen (1). Speziell bei
der Verwendung der Ausrichtvorrichtung ist
darauf zu achten, dass der Parabolreflektor
aus dem Stutzen/Decke ragt, um ein Ausrich-
ten nicht zu blockieren.
Hinweis!
Bei Anwendungen mit höheren Stutzen Para-
bolantenne komplett im Stutzen einbauen (2),
inklusive HF-Leiter (3).
• Die Parabolantenne sollte senkrecht einge-
baut werden. Zur Vermeidung von Störrefle-
xionen oder zur optimalen Ausrichtung im
Behälter kann der FMR540 mit der optionalen
Ausrichtvorrichtung um 15° in alle Richtun-
gen geschwenkt werden.
Nähere Informationen hierzu finden Sie in der
Betriebsanleitung KA00274F/00/A2. Bitte
wenden Sie sich wegen der Inbetriebnahme
an die Endress+Hauser Serviceorganisation.
Antennengröße
D [mm]
H [mm]
(ohne Antennenverlängerung)
Micropilot S FMR540 4...20 mA HART
1
senkrecht zur
Flüssigkeits-
oberfläche
Abstand Abstand
2
H
200 mm (8") 250 mm (10")
173
< 200
D
L00-FMR54xxx-17-00-00-de-017
236
< 200
