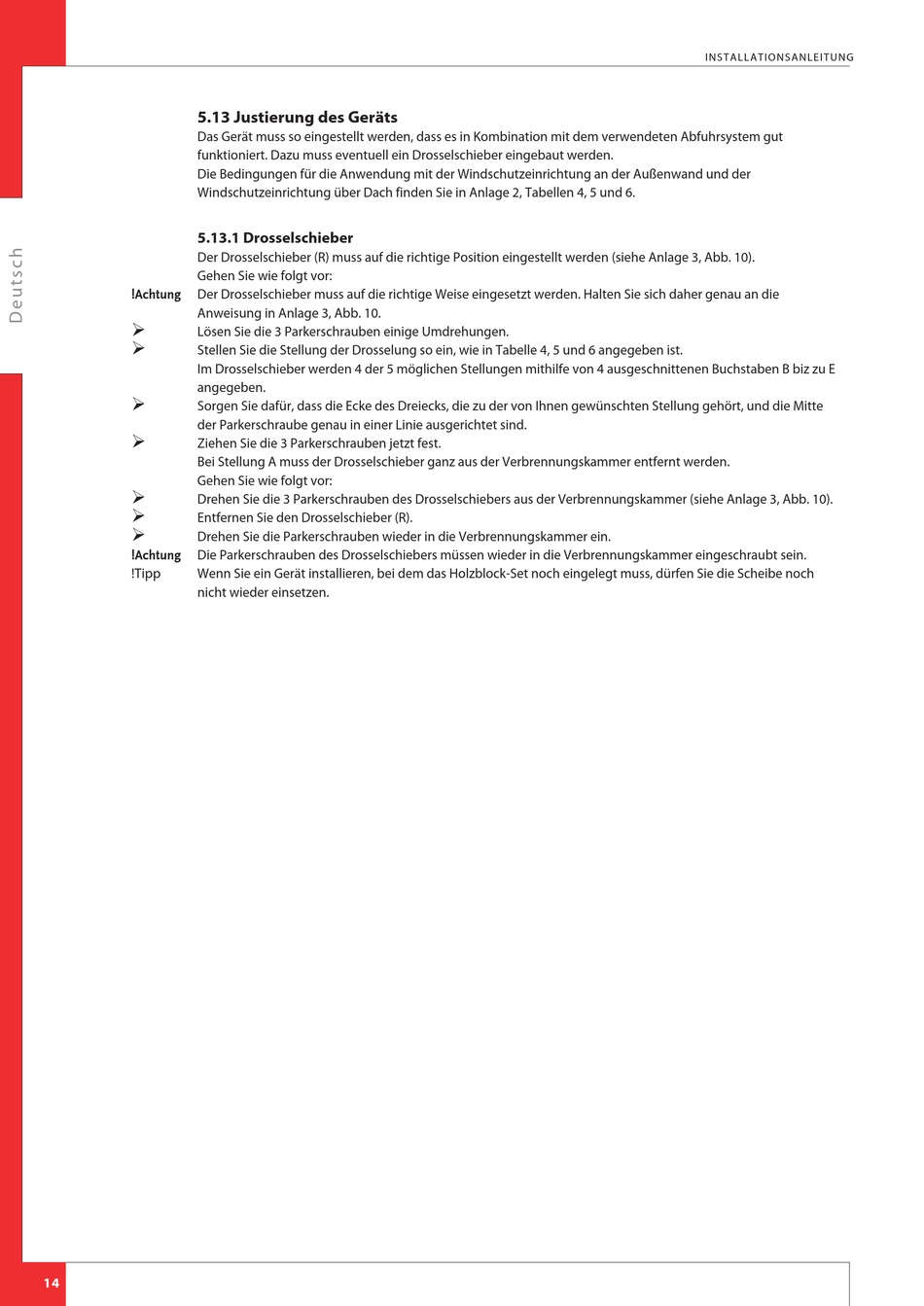

5.13 Justierung des Geräts
Das Gerät muss so eingestellt werden, dass es in Kombination mit dem verwendeten Abfuhrsystem gut
funktioniert. Dazu muss eventuell ein Drosselschieber eingebaut werden.
Die Bedingungen für die Anwendung mit der Windschutzeinrichtung an der Außenwand und der
Windschutzeinrichtung über Dach finden Sie in Anlage 2, Tabellen 4, 5 und 6.
5.13.1 Drosselschieber
Der Drosselschieber (R) muss auf die richtige Position eingestellt werden (siehe Anlage 3, Abb. 10).
Gehen Sie wie folgt vor:
Der Drosselschieber muss auf die richtige Weise eingesetzt werden. Halten Sie sich daher genau an die
!Achtung
Anweisung in Anlage 3, Abb. 10.
Ø
Lösen Sie die 3 Parkerschrauben einige Umdrehungen.
Ø
Stellen Sie die Stellung der Drosselung so ein, wie in Tabelle 4, 5 und 6 angegeben ist.
Im Drosselschieber werden 4 der 5 möglichen Stellungen mithilfe von 4 ausgeschnittenen Buchstaben B biz zu E
angegeben.
Ø
Sorgen Sie dafür, dass die Ecke des Dreiecks, die zu der von Ihnen gewünschten Stellung gehört, und die Mitte
der Parkerschraube genau in einer Linie ausgerichtet sind.
Ø
Ziehen Sie die 3 Parkerschrauben jetzt fest.
Bei Stellung A muss der Drosselschieber ganz aus der Verbrennungskammer entfernt werden.
Gehen Sie wie folgt vor:
Ø
Drehen Sie die 3 Parkerschrauben des Drosselschiebers aus der Verbrennungskammer (siehe Anlage 3, Abb. 10).
Ø
Entfernen Sie den Drosselschieber (R).
Ø
Drehen Sie die Parkerschrauben wieder in die Verbrennungskammer ein.
!Achtung
Die Parkerschrauben des Drosselschiebers müssen wieder in die Verbrennungskammer eingeschraubt sein.
!Tipp
Wenn Sie ein Gerät installieren, bei dem das Holzblock-Set noch eingelegt muss, dürfen Sie die Scheibe noch
nicht wieder einsetzen.
14
