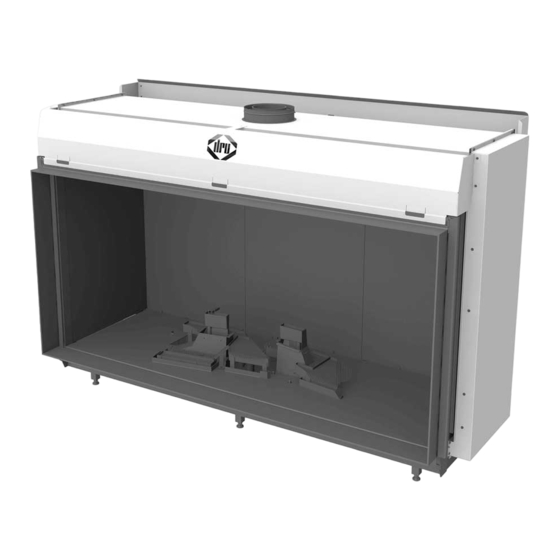

- Seite 1 Cosmo RCH Cosmo Tunnel RCH G20/G25/G25.3 Erdgas Installationsanleitung Dieses Dokument bitte sorgfältig aufbewahren. Scannen Sie diesen QR-Code, um DRU Video Assist zu verwenden...
-
Seite 2: Inhaltsverzeichnis
5.1 Gastyp 5.1.1 Umrüsten auf eine andere Gasart 5.2 Gasanschluss 5.3 Elektrischer Anschluss 5.3.1 Anschließen des Schaltkontakts 5.3.2 Anschließen von Dru Omnivent 5.4 Aufstellen des Geräts 5.5 Montage eines Einbaugeräts 5.6 Montage des Kaminumbaus 5.7 Einbau des Schaltkastens 5.8 Konzentrisches System 5.8.1 Allgemein... -
Seite 3: Einleitung
IN S T A LLA TION S A N LE ITU N G 1. Einleitung Als Hersteller von Gasheizgeräten und elektrischen Kaminen hat sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten geltenden Qualitäts-, Leistungs- und Sicherheitsanforderungen spezialisiert. -
Seite 4: Sicherheit
Verwenden Sie das Gerät nicht, wenn eine Scheibe gebrochen und/oder gerissen ist. Die Scheibe muss dann zuerst ausgetauscht werden. • Verwenden Sie ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr (das konzentrische System). !Achtung Beachten Sie beim Wiedereinsetzen der Scheibe die folgenden Warnungen: •... -
Seite 5: Zünden Des Geräts
Beim Zünden des Geräts werden die folgenden Schritte durchlaufen: Das Gerät wird durch einen Zündbefehl eingeschaltet. Dieser Befehl kann über die im Lieferumfang enthaltene Fernbedienung, die DRU Fire App (iOS und Android) oder ein Domotik-System gesendet werden. Der Empfänger im Gerät empfängt das Signal zum Starten des Zündvorgangs. -
Seite 6: Umrüsten Auf Eine Andere Gasart
5.1.1 Umrüsten auf eine andere Gasart Das Umrüsten auf eine andere Gasart muss immer von einem anerkannten Gasinstallateur vorgenommen werden. Nehmen Sie Kontakt mit dem Kundendienst von DRU auf und fragen Sie nach den Möglichkeiten. 5.2 Gasanschluss Dieses Gerät ist für die Verwendung mit einer Gasanlage mit einem Gasdruckregler in der Zufuhr bestimmt. -
Seite 7: Aufstellen Des Geräts
Lüftungssystem geschaltet werden (Anlage 3, Abb. 36 (C)). Das ist über die im Lieferumfang enthaltene Fernbedienung oder die DRU Fire App möglich. In der App ist es darüber hinaus möglich, den Kontakt zu dimmen. Dieser Anschluss darf mit maximal 230 V ~ 0,35 A (80 Watt) belastet werden. -
Seite 8: Montage Des Schaltkastens
Die Bedienungsluke und Bügels mit Gasregler nur in einer trockenen Stelle im Haus setzen! In den Schaltkasten werden mehrere Komponenten eingebaut, z. B. das Geräteschild, der Gasregelblock und, wenn zutreffend, die zum DRU PowerVent® System gehörenden Komponenten. Bei der Montage des Schaltkastens wie folgt vorgehen (siehe Anlage 3, Abb. 4 für Details): Ø... -
Seite 9: Konzentrisches System
Zum Anschließen an ein Schornsteinrohr wird ein Anschlussbausatz benötigt, dieser ist bei DRU erhältlich. • Das konzentrische System von DRU ist für die Anwendung im Haus gedacht und darf daher nicht im Freien verwendet werden, mit Ausnahme der Teile, die dafür bestimmt sind, wie Windschutzeinrichtungen über Dach und an der Außenwand. -
Seite 10: Aufbau Des Konzentrischen Systems
My Flue Assist ist eine DRU-Webanwendung, mit der überprüft werden kann, ob ein beabsichtigtes konzentrisches System zulässig ist, und die Ratschläge zum Einstellen des Geräts gibt. Besuchen Sie die DRU Service-Website für My Flue Assist. Die Informationen aus dem Installationshandbuch sind immer führend. -
Seite 11: Anschluss An Ein Bestehendes Schornsteinrohr
150/100 mm verjüngt werden; anschließend kann es an ein bestehendes Schornsteinrohr angeschlossen werde. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: • Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein. Die Installationsanleitung wird mitgeliefert. • Die Innenabmessung muss mindestens 150 x 150 mm betragen. -
Seite 12: Ergänzende Anweisungen
Jetzt kann der Kamin installiert werden. 5.11 Einbaurahmen Der Einbaurahmen des Cosmo RCH kann von der „4S-Einstellung“ an die „3S-Einstellung“ angepasst werden (siehe Anlage 3, Abb. 2 und 6). Bei der 3S-Einstellung kann die Unterseite der Scheibe an den Fußboden oder an das Plateau angeschlossen werden. -
Seite 13: Scheibe
IN S T A LLA TION S A N LE ITU N G 5.12 Scheibe Zum Ausbauen/Einsetzen der Scheibe sind zwei Personen erforderlich. !Achtung • Vermeiden Sie Beschädigungen beim Aus- und Einbauen der Scheiben. !Achtung • Vermeiden bzw. entfernen Sie Fingerabdrücke auf den Scheiben, da diese andernfalls einbrennen. 5.12.1 Ausbauen der Scheibe Beim Ausbauen der Glasscheibe durchlaufen Sie die folgenden Schritte (siehe Anlage 3 Abb. -
Seite 14: Justierung Des Geräts
I N S T A LLA T I ON S A N L E I T U N G 5.13 Justierung des Geräts Das Gerät muss so eingestellt werden, dass es in Kombination mit dem verwendeten Abfuhrsystem gut funktioniert. Dazu muss eventuell ein Drosselschieber eingebaut werden. Die Bedingungen für die Anwendung mit der Windschutzeinrichtung an der Außenwand und der Windschutzeinrichtung über Dach finden Sie in Anlage 2, Tabellen 4, 5 und 6. -
Seite 15: Einlegen Des Holzblock-Sets
IN S T A LLA TION S A N LE ITU N G 5.14 Einlegen des Holzblock-Sets Das Gerät wird mit einem Holzblock-Set geliefert. • In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben. !Achtung • Bij het plaatsen van de houtset in een Cosmo “Tunnel” RCH, is het van belang de voorkant van het toestel te detecteren met behulp van de details van de branders (zie Bijlage 3, afb. -
Seite 16: Ansteuerung/Bedienung
!Tipp In der Bedienungsanleitung werden alle Funktionen der Fernbedienung erläutert. 6.1.2 DRU Fire App - Benutzer Die DRU Fire App ist für iOS- und Android-Geräte verfügbar. Gehen Sie wie folgt vor, um die App mit dem Gerät zu koppeln: !Tipp Es muss immer eine aktive Kopplung mit der Fernbedienung vorhanden sein, bevor ein Device mit App mit dem Gerät gekoppelt werden kann. -
Seite 17: Endkontrolle
1. Bauen Sie die Scheibe aus dem Gerät aus (siehe Kapitel 5). 2. Zünden Sie das Gerät mit der Fernbedienung oder mit der DRU Fire App. In Absatz 3.4 finden Sie eine schrittweise Beschreibung des Zündvorgangs. (Machen Sie mit Schritt 11 weiter, wenn der Brenner weiter brennt.) Wenn der Hauptbrenner nicht gezündet wird:... -
Seite 18: Zünden Des/Der Brenner(S)
I N S T A LLA T I ON S A N L E I T U N G Ø Ziehen Sie das Schema mit Fehlermeldungen zurate, wenn das Zünden nach mehreren Versuchen nicht gelingt (siehe Anlage 1: Störungen). Ø 5. -
Seite 19: Flammenbild
Inspizieren Sie das System zur Abgasabfuhr. Es muss immer eine Endkontrolle ausgeführt werden. !Achtung Ø Führen Sie die Kontrolle gemäß der Beschreibung in Kapitel 7.3.1 aus. 8.1 Ersatzteile Teile, die ausgetauscht werden müssen, sind über die Service-Website von DRU, den Händler oder Importeur erhältlich. -
Seite 20: Übergabe
Installateur hinzugezogen werden muss, um unsichere Situationen und Gefahren zu vermeiden. Ø Weisen Sie den Benutzer in das Gerät, die Fernbedienung und die DRU Fire App ein. Ø Übergeben Sie dem Benutzer die Anleitungen (alle Anleitungen müssen immer bei dem Gerät aufbewahrt werden). -
Seite 21: Anlage 1 Störungen
IN S T A LLA TION S A N LE ITU N G Anlage 1 Störungen Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung F01 E00 Verlust der Kommunikation zwischen Kommunikationskabel hat keinen Kontakt Das Kommunikationskabel Empfänger (DFGT) und Controller (ESYS) richtig anschließen Kommunikationskabel defekt Kommunikationskabel austauschen F01 E00... - Seite 22 I N S T A LL A T I O N S A N L E I T U N G Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Ersticken bei Verwendung von PowerVent® Druckeinstellung des PowerVent®-Systems kontrollieren Regelung 24-Stunden Kontrolle (nur F13) Mit Fernbedienung zurückstellen Gaszufuhr unterbrochen Die Gaszufuhr wiederherstellen...
-
Seite 23: Anlage 2 Tabellen
IN S T A LLA TION S A N LE ITU N G Anlage 2 Tabellen Tabelle 1: Im Lieferumfang enthaltene Teile Teil Anzahl Holzblock-Set Schaltkasten Bedienungsanleitung für den Schaltkasten Installationsanleitung Bedienungsanleitung Drosselschieber Ersatz-Parkerschrauben für die Montage der Scheiben 8 mm Steckschlüssel Fernbedienung Netzkabel DE oder UK Klemmkupplung 15 mm x G3/8”... -
Seite 24: Energieeffizienz
Raumtemperaturkontrolle mit Erkennung offener Fenster Ja*** mit Fernbedienungsoption * Dieses Gerät ist geeignet für G25.3 mit der Zusammensetzung konform NTA 8837. ** Systemleistung. ***(erhalten) durch Hausautomationsteuerung. **** Regelschraube. ***** Kategorien C12 und C32 nur in Kombination mit DRU PV-1 100/60 (PowerVent®). - Seite 25 IN S T A LLA TION S A N LE ITU N G Tabelle 3: Vordruck bei Verwendung von G31 Land mbar NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Zulässigkeit/Bedingungen für das konzentrische System mit Windschutzeinrichtung an der Außenwand Tabelle 4: Bedingungen für die Justierung des Geräts G20/G25.3...
- Seite 26 I N S T A LL A T I O N S A N L E I T U N G Tabelle 5: Festlegen der Zulässigkeit des konzentrischen Systems mit Windschutzeinrichtung über Dach G20/G25.3 Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern Rohrlänge in Metern keine Bögen 2 Bögen...
-
Seite 27: Anlage 3 Abbildungen
IN S T A LLA TION S A N LE ITU N G Anlage 3 Abbildungen 1839 1839 1988 1988 1774 1774 38C-2145 /1 38C-2146 /1 Cosmo RCH Cosmo Tunnel RCH min. 15 max. 100 min. 711 Cosmo Front RCH Tot.min. 520cm min. 710 Cosmo Tunnel RCH min. 350... - Seite 28 I N S T A LLA T I ON S A N L E I T U N G 300 mm ≥ Ø40 mm ≥ 20 mm 38C-2605/2 38C-2799...
- Seite 29 IN S T A LLA TION S A N LE ITU N G 1x90° 38c-744zp 0 - 6m 4x M 38C-2153 /0...
- Seite 30 I N S T A LL A T I O N S A N L E I T U N G 38C-2148 /0 38C-2149 /0...
- Seite 31 IN S T A LLA TION S A N LE ITU N G 38C-2150 /0 38C-2151 /0...
- Seite 32 I N S T A LL A T I O N S A N L E I T U N G 38C-2152 /0 38P-0522/0 38P-0521/0 38p-0022 38p-0023...
- Seite 33 IN S T A LLA TION S A N LE ITU N G 38P-0511/0...
- Seite 34 I N S T A LL A T I O N S A N L E I T U N G 38P-0512 /1 38P-0513/0 38P-0514/0 38P-0515/0...
- Seite 35 IN S T A LLA TION S A N LE ITU N G 38P-0516/0 38P-0517/0 38P-0518/0 38P-0519/0...
- Seite 36 I N S T A LL A T I O N S A N L E I T U N G 38P-0520/0 38P-0523/0...
- Seite 37 IN S T A LLA TION S A N LE ITU N G 957.645.01 38C-2124/0...
- Seite 38 I N S T A LL A T I O N S A N L E I T U N G Domotik Triac Relais Eco Glow® PowerVent® (0-10V) Ventil für 2. Brenner DRU Fire App Controller (ESYS) Zündung Empfänger (DFGT) Fernbedienung Ionisierung Ventil für Hauptbrenner 38C-1871/2 PowerVent®...
- Seite 39 IN S T A LLA TION S A N LE ITU N G 38C-2482/1 38C-2555/3...
